รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200มม | กำลังมอเตอร์หินเจียร: | 3kW |
|---|---|---|---|
| ความเร็วของล้อเจียร: | 3000 รอบต่อนาที | อายุการใช้งานของแบริ่งมอเตอร์แกนหมุนของล้อเจียร: | 50000ชม |
| ประเภทแบริ่งมอเตอร์แกนหมุนของล้อเจียร: | ลูกปืนเซรามิค | วิธีการระบายความร้อนของมอเตอร์แกนล้อเจียร: | การเย็นอากาศ |
| กระแสมอเตอร์แกนหมุนของล้อเจียร: | 6A | ความถี่มอเตอร์แกนหมุนของล้อเจียร: | 50เฮิร์ต |
| ระดับฉนวนมอเตอร์แกนหมุนของล้อเจียร: | เอฟ | กำลังมอเตอร์แกนล้อเจียร: | 3kW |
| ระดับการป้องกันมอเตอร์แกนหมุนของล้อเจียร: | IP54 | แรงบิดมอเตอร์แกนหมุนของล้อเจียร: | 10Nm |
| แรงดันมอเตอร์แกนหมุนของล้อเจียร: | 380v | ความเร็วแกนหมุนของล้อเจียร: | 3000 รอบต่อนาที |
| ความกว้างของล้อเจียร: | 20มม | ||
| เน้น: | เครื่องบด CNC ที่ไม่มีศูนย์กลางหลายฟังก์ชัน,เครื่องบด CNC อุตสาหกรรม,เครื่องบด CNC ขนาดเล็ก |
||

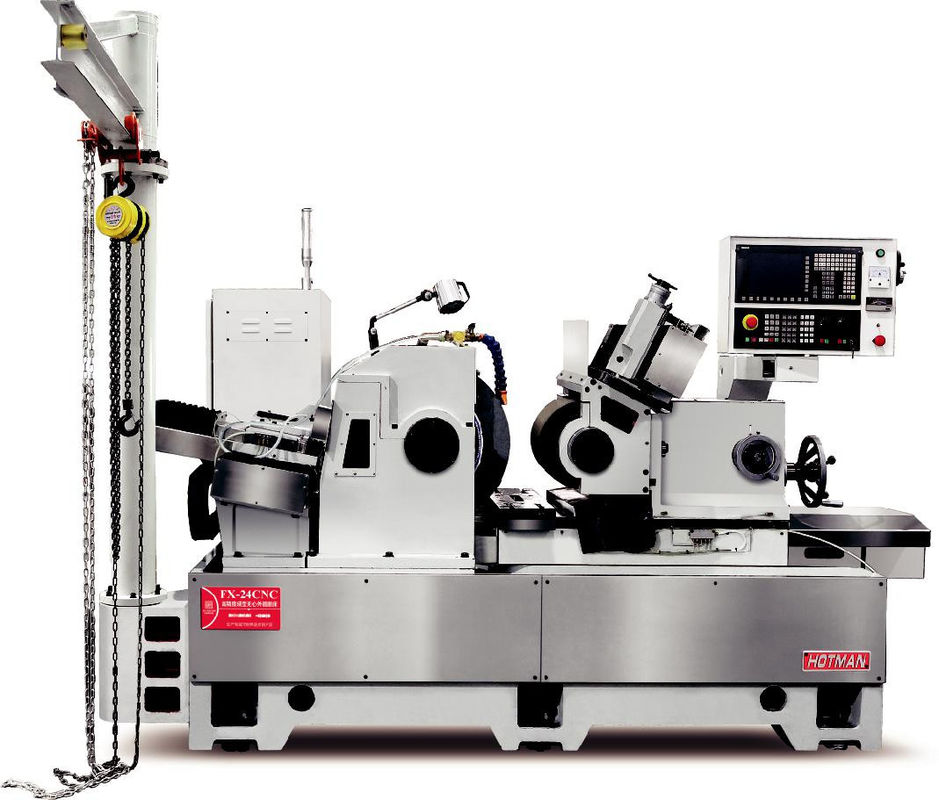

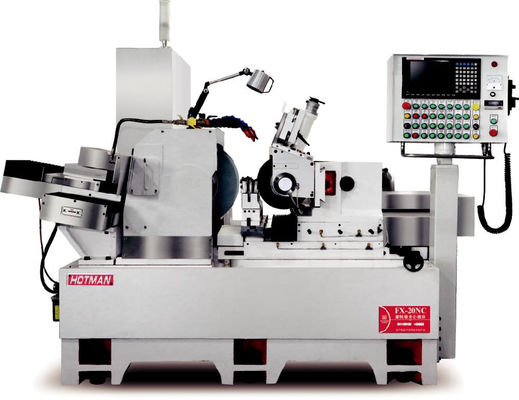

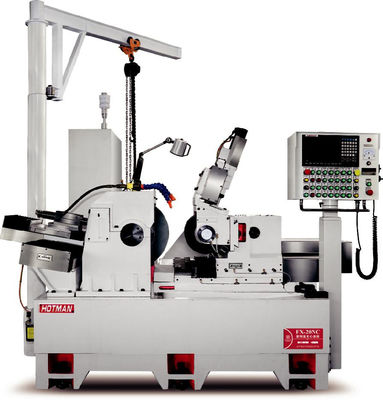

อุตสาหกรรมขนาดเล็ก CNC เครื่องบดไร้ศูนย์กลาง เครื่องบดหลายฟังก์ชัน
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
การรับรองอุปกรณ์ก่อน
1สถานะสําหรับการรับรองก่อน:
(1) ผู้ซื้อจะต้องนําเสนอภาพวาดที่ได้รับการยืนยัน ตัวอย่างและการทดสอบรายละเอียดที่เกี่ยวข้องกับชิ้นงานการบด
สัญญาและข้อตกลงทางเทคนิค
(2) ผู้ขายจะรักษาความลับของข้อมูลเทคนิคทั้งหมดที่ผู้ซื้อให้
(3) ผู้ขายต้องแจ้งผู้ซื้อก่อนการรับสินค้า 15 วัน และผู้ซื้อ
จัด 10 ชิ้นของชิ้นงานที่เกี่ยวข้องและส่งไปยังผู้ขาย หรือผู้ซื้อจะนําชิ้นงานไปยังโรงงานของผู้ขายเพื่อรับตรงสถานที่ตามสถานการณ์
(4) ผู้ขายจะต้องเตรียมการสําหรับการรับรองก่อน ก่อนที่บุคลากรของผู้ซื้อจะมาถึงโรงงานผลิตอุปกรณ์
(5) ปริมาตรของล้อเลื่อยจะถูกเลือกโดยผู้ขายตามแผนที่นําเสนอโดยลูกค้าและล้อเลื่อยที่เกี่ยวข้องจะตั้งค่าหลังจากเซ็นสัญญา.
2เนื้อหาและมาตรฐานก่อนการรับรอง: รายละเอียดการรับรองที่ทั้งสองฝ่ายตกลงกัน จะดําเนินการตามมาตรฐานการออกแบบที่ผู้ซื้อให้
(1) ตรวจสอบลักษณะของอุปกรณ์
(2) ความสะดวกในการใช้งานและการบํารุงรักษาของอุปกรณ์ (ขึ้นอยู่กับการออกแบบของอุปกรณ์เครื่องมือของผู้ขาย)
(3) อิทธิพลของความแข็งแรงและความแข็งแรงของอุปกรณ์ต่อคุณภาพ (ขึ้นอยู่กับตารางการทดสอบความแม่นยําของอุปกรณ์ที่นํามาโดยผู้ขาย)
(4) รายงานการวัดการทํางานของอุปกรณ์ (ว่าง, เวลาทํางานเต็มภาระ, เนื้อหา, ฯลฯ)
(5) อัตราการทํางานหลักของอุปกรณ์จะถูกบันทึก
(6) บันทึกการทดสอบและบันทึกการประกอบของส่วนหลัก
(7) การยืนยันส่วนสําคัญ
(8) ผลิตภัณฑ์ที่สามารถบดได้ 10 ชิ้นถูกแปรรูปอย่างต่อเนื่อง ซึ่งตอบสนองความต้องการของภาพวาดและอุปกรณ์ทํางานปกติ
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3ในกระบวนการรับรองล่วงหน้า ผู้ซื้อมีสิทธิที่จะนําเสนอความคิดเห็นการแก้ไขที่เหมาะสมกับอุปกรณ์ และผู้ขายสามารถแก้ไขได้ด้วยความยินยอมของทั้งสองฝ่าย
4ผู้ขายสามารถส่งอุปกรณ์ไปยังผู้ซื้อได้หลังจากผู้ขายลงนามในเอกสารการรับรองก่อน
คําอธิบายของอุปกรณ์:
1.สปินด์
สปินด์ใช้สปินด์ชนิดหมุนที่มีโครงสร้างรองรับด้านหน้าและด้านหลังสองหลัง หลังจากการดับและความเข้มแข็ง การรักษาความร้อนการคาร์บูไรเซอร์และจากนั้นการรักษา cryogenic ที่ควบคุมโดยคอมพิวเตอร์ความแข็งของผิวมันสูงกว่า HRC-62°, และชั้นที่แข็งแรงมีประสิทธิภาพในด้านหนึ่งถึงมากกว่า 1.5 มิลลิเมตรราคาลดต่ํากว่า 0.002 มิลลิเมตร
สปินด์วงล้อควบคุมใช้เครื่องยนต์เซอร์โวของแบรนด์ Delta โดยมีความเร็วที่เปลี่ยนแปลงได้อย่างอิสระในช่วง 0-250 รอบ / นาที (ควบคุมด้วยดิจิตอล)และความเร็วเส้นตรงที่ดีที่สุดและคงที่สามารถถูกรักษาแม้กระทั่งเมื่อกว้างของล้อการกําหนดมีการเปลี่ยนแปลงเนื่องจากการสวมส่งผลให้คุณภาพการบดที่ดีที่สุด
เครื่องยนต์เซอร์โวถูกประกอบด้วยความฉลาดในตัวถือล้อควบคุม และขับเคลื่อนสปินด์โดยตรงผ่านเข็มขัดซินโครน โดยมีมุมคลุมเดียวกันกับล้อควบคุมเพื่อให้เข็มขัดทั้งสองคู่กันตลอดเวลา, ซึ่งสามารถหลีกเลี่ยงการสูญเสียความอ่อนแอ, และความไม่สะดวกอื่น ๆ ที่นํามาโดยระบบการถ่ายทอดโซ่แบบเก่า. ไม่มีโซ่หรือสปริงที่ต้องเปลี่ยนบ่อย ๆ เหมือนเดิม.
3.คู่มือ V สองตัวs
การรับรองโครงสร้างรถรางนําแบบ V แบบสองแบบ โดยมีระดับความแม่นยําของพื้นผิวที่ขัดด้วยมือและต่อเนื่องกลั่นอัตโนมัติ ให้ความแม่นยําและความแม่นยําของอาหาร
4.ระบบแต่งล้อ
ระบบบดทราย servo อัตโนมัติสองแกนที่มีโครงสร้างข้ามใช้ในการทําการบดทรายบดทราย Interpolation ผ่านระบบ CNCและการบดแบบตัดของชิ้นงานที่มี cones และ arcs. อุปกรณ์บดทรายมีโครงสร้างบดหางหางหอยและกลไกการบดทรายและที่นั่งล้อบดถูกออกแบบเป็นชิ้นส่วนที่แยกแยกกันเพื่อรับรองความแม่นยําและความมั่นคงของอุปกรณ์บด.
5.ระบบ CNC
ระบบ CNC ได้ถูกพัฒนาร่วมกันกับผู้ให้บริการโปรแกรม ซึ่งมีอินเตอร์เฟซ HMI ที่เข้าใจง่ายในภาษาจีน และง่ายสําหรับการเรียนรู้และการใช้งานสําหรับการให้อาหารล้ออัตโนมัติในแกนหนึ่ง, ความเข้ากันได้ดี และการให้อาหารที่แม่นยํา
