รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางการเจียร: | 1 - 60 มม | ขนาดมอเตอร์ล้อเจียร: | 455*205*228.6มม |
|---|---|---|---|
| ความเร็วของล้อเจียร: | 1470 รอบต่อนาที | การควบคุมความเร็วแกนหมุนของล้อ: | 0-250รอบต่อนาที |
| ประเภทแบริ่งมอเตอร์แกนหมุนของล้อเจียร: | ลูกปืนเซรามิค | วิธีการระบายความร้อนของมอเตอร์แกนล้อเจียร: | การเย็นอากาศ |
| กระแสมอเตอร์แกนหมุนของล้อเจียร: | 6A | ความถี่มอเตอร์แกนหมุนของล้อเจียร: | 50เฮิร์ต |
| กำลังมอเตอร์แกนล้อเจียร: | 3kW | ระดับการป้องกันมอเตอร์แกนหมุนของล้อเจียร: | IP54 |
| แรงบิดมอเตอร์แกนหมุนของล้อเจียร: | 10Nm | แรงดันมอเตอร์แกนหมุนของล้อเจียร: | 380v |
| ความเร็วแกนหมุนของล้อเจียร: | 3000 รอบต่อนาที | ความกว้างของล้อเจียร: | 20มม |
| ป้อนเซอร์โวมอเตอร์: | 2.4 กิโลวัตต์ | ||
| เน้น: | เครื่องบดขนาดเล็กไร้ศูนย์กลางอุตสาหกรรม,เครื่องบดขนาดเล็กไร้ศูนย์กลาง,เครื่องบด CNC 3 แกน |
||

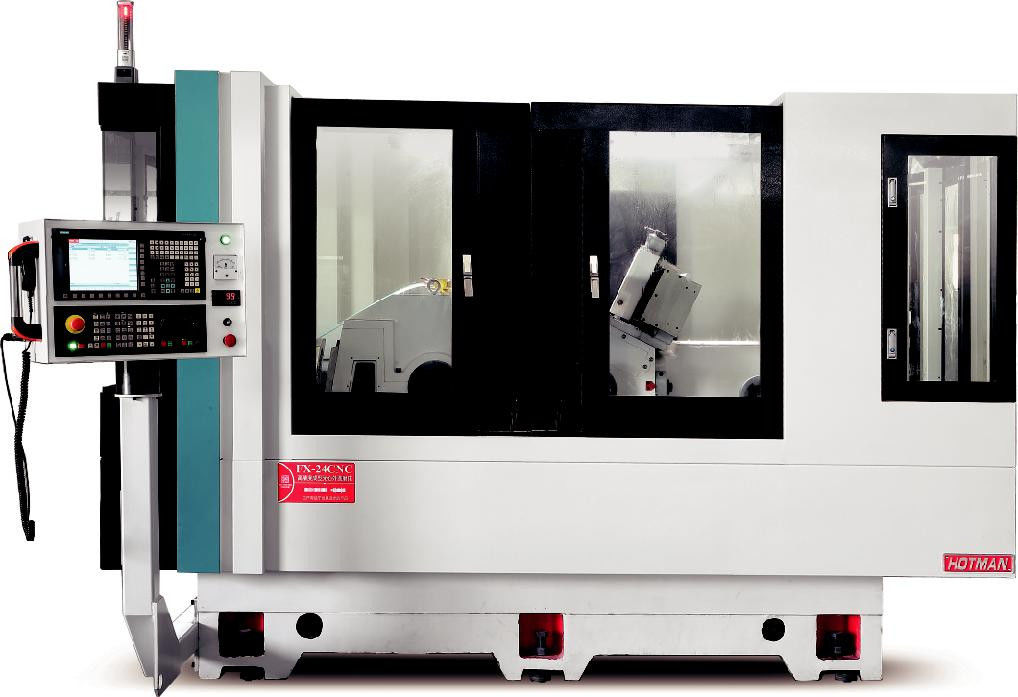

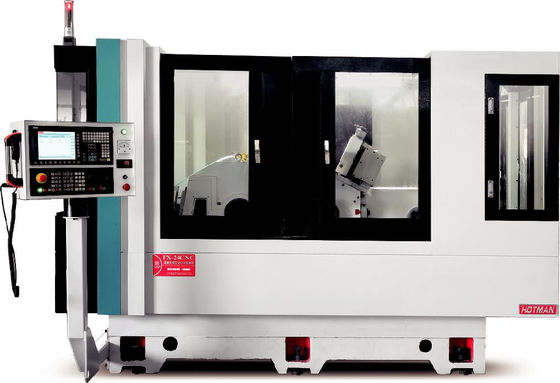

โฮตแมน FX-24CNC-3 เครื่องบดขนาดเล็กขนาดใหญ่
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | รูปแบบ: FX-24CNC-3 | |
| กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
ระยะทางสูงสุดระหว่าง | mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
| มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
กรอบหัว | ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
ที่นั่งท้าย | ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
โต๊ะทํางาน | อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
| เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
| น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
การรับรองอุปกรณ์ก่อน
1สถานะสําหรับการรับรองก่อน:
(1) ผู้ซื้อจะต้องนําเสนอภาพวาดที่ได้รับการยืนยัน ตัวอย่างและการทดสอบรายละเอียดที่เกี่ยวข้องกับชิ้นงานการบด
สัญญาและข้อตกลงทางเทคนิค
(2) ผู้ขายจะรักษาความลับของข้อมูลเทคนิคทั้งหมดที่ผู้ซื้อให้
(3) ผู้ขายต้องแจ้งผู้ซื้อก่อนการรับสินค้า 15 วัน และผู้ซื้อ
จัด 10 ชิ้นของชิ้นงานที่เกี่ยวข้องและส่งไปยังผู้ขาย หรือผู้ซื้อจะนําชิ้นงานไปยังโรงงานของผู้ขายเพื่อรับตรงสถานที่ตามสถานการณ์
(4) ผู้ขายจะต้องเตรียมการสําหรับการรับรองก่อน ก่อนที่บุคลากรของผู้ซื้อจะมาถึงโรงงานผลิตอุปกรณ์
(5) ปริมาตรของล้อเลื่อยจะถูกเลือกโดยผู้ขายตามแผนที่นําเสนอโดยลูกค้าและล้อเลื่อยที่เกี่ยวข้องจะตั้งค่าหลังจากเซ็นสัญญา.
2เนื้อหาและมาตรฐานก่อนการรับรอง: รายละเอียดการรับรองที่ทั้งสองฝ่ายตกลงกัน จะดําเนินการตามมาตรฐานการออกแบบที่ผู้ซื้อให้
(1) ตรวจสอบลักษณะของอุปกรณ์
(2) ความสะดวกในการใช้งานและการบํารุงรักษาของอุปกรณ์ (ขึ้นอยู่กับการออกแบบของอุปกรณ์เครื่องมือของผู้ขาย)
(3) อิทธิพลของความแข็งแรงและความแข็งแรงของอุปกรณ์ต่อคุณภาพ (ขึ้นอยู่กับตารางการทดสอบความแม่นยําของอุปกรณ์ที่นํามาโดยผู้ขาย)
(4) รายงานการวัดการทํางานของอุปกรณ์ (ว่าง, เวลาทํางานเต็มภาระ, เนื้อหา, ฯลฯ)
(5) อัตราการทํางานหลักของอุปกรณ์จะถูกบันทึก
(6) บันทึกการทดสอบและบันทึกการประกอบของส่วนหลัก
(7) การยืนยันส่วนสําคัญ
(8) ผลิตภัณฑ์ที่สามารถบดได้ 10 ชิ้นถูกแปรรูปอย่างต่อเนื่อง ซึ่งตอบสนองความต้องการของภาพวาดและอุปกรณ์ทํางานปกติ
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3ในกระบวนการรับรองล่วงหน้า ผู้ซื้อมีสิทธิที่จะนําเสนอความคิดเห็นการแก้ไขที่เหมาะสมกับอุปกรณ์ และผู้ขายสามารถแก้ไขได้ด้วยความยินยอมของทั้งสองฝ่าย
4ผู้ขายสามารถส่งอุปกรณ์ไปยังผู้ซื้อได้หลังจากผู้ขายลงนามในเอกสารการรับรองก่อน
คําอธิบายของอุปกรณ์:
ร่างและส่วนประกอบถูกโยนโดยเหล็กเหล็กเหล็กระดับสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีการประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังแม่นยําที่ทําด้วยมือ, ด้วยระบบการปรับน้ํามันอัตโนมัติและสกรูลูกบดแม่นยําระดับ C3ที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
ระบบควบคุมจํานวน FUNUC (เลือก) เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนารอง, อินเตอร์เฟซการทํางานทั้งหมดของจีน, ใช้งานง่ายระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
