รายละเอียดสินค้า:
การชำระเงิน:
|
| หมายเลขแกน: | 5 | ระบบควบคุม: | ฟานัค 0i-MD |
|---|---|---|---|
| ระบบเย็น: | การเย็นอากาศ | อัตราป้อนการตัด: | 6000 มม./นาที |
| ระบบขับเคลื่อน: | เซอร์โวมอเตอร์ | Max. สูงสุด load โหลด: | 1500กก |
| Max. สูงสุด Rapid Feedrate อัตราป้อนที่รวดเร็ว: | 15000มม./นาที | ความแม่นยำของตำแหน่ง: | ±0.005มม |
| ชื่อสินค้า: | เครื่อง CNC โครงสำหรับตั้งสิ่งของ | ความแม่นยำในการทำซ้ำ: | ±0.003มม |
| โปรแกรม: | ยูแคนแคม V9 | กำลังแกนหมุน: | 7.5kw |
| ความเร็วแกน: | 6000rpm | ขนาดตาราง: | 3000มม.*1500มม |
| X/Y/Z การเดินทาง: | 3000 มม./1500 มม./500 มม | ||
| เน้น: | CE แกรนทรี เครื่อง CNC,Gantry CNC Machine Multi Function การทํางานหลายส่วน,เครื่องยนต์เซอร์โว 5 แกน Gantry CNC |
||

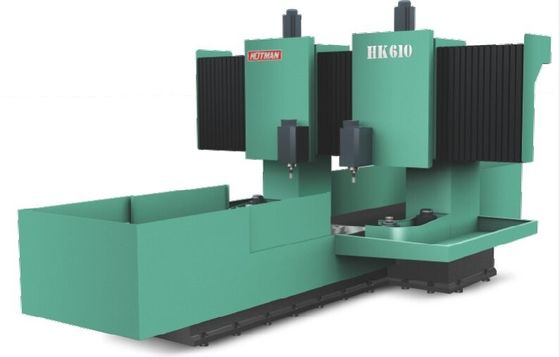

เครื่องบดแกนทรี CNC เครื่องบด CNC มีหลายฟังก์ชัน พร้อมเครื่องยนต์เซอร์โวโรลเลอร์เพชร HK610
ข้อมูลการใช้งาน:
| ไม่ | รายการ | UNIT | รูปแบบ: HK610 |
| 1 | พื้นที่โต๊ะทํางาน | mm | 1000 × 2000 |
| 2 | พื้นที่บดสูงสุด | mm | 1400×2300 |
| 3 | ความจุสูงสุดของโต๊ะทํางาน | กิโลกรัม | 5000 |
| 4 | ระยะทางจากโต๊ะไปยังศูนย์กลางของสปินด์ | mm | 250-1250 |
| 5 | ความเร็วของโต๊ะทํางาน | m/min | 1-25 |
| 6 | การให้อาหารแบบอัตโนมัติ | mm / feed | 0.1-35 |
| 7 | ล้อมือด้านหน้าและด้านหลัง | mm | 0.001 |
| 8 | ทุกรอบของล้อมือด้านหน้าและด้านหลัง | mm | 0.1/1/10 |
| 9 | การเคลื่อนไหวอย่างรวดเร็ว | mm / นาที | 3000 |
| 10 | การให้อาหารอัตโนมัติขึ้นและลง | mm / feed | 0.001-0.099 |
| 11 | แต่ละขนาดของล้อมือด้านบนและด้านล่าง | mm | 0.001 |
| 12 | มือล้อขึ้นและลงทุกขนาด | mm | 0.20 |
| 13 | การเคลื่อนไหวขึ้นและลงอย่างรวดเร็ว | mm / นาที | 240 |
| 14 | เครื่องยนต์สปินด์ | kw | 18.5 |
| 15 | ความเร็วของล้อเลื่อย 50HZ | rpm | 1500 |
| 16 | ความเร็วของล้อบด | mm | Φ500 × 50-100 × Φ203 |
| 17 | มอเตอร์ด้านหน้าและด้านหลัง | KW | 1.8 |
| 18 | มอเตอร์ด้านบนและด้านล่าง | KW | 1.5 |
| 19 | เครื่องยนต์ถังน้ํามันเล็บ | KW | 1/2 |
| 20 | ปั๊มหล่อลื่น | KW | 1/4 |
| 21 | ปั๊มน้ําเย็น | KW | 1/4 |
| 22 | น้ําหนักสุทธิ (ประมาณ) | กิโลกรัม | 21500 |
| 23 | น้ําหนักรวม (ประมาณ) | กิโลกรัม | 22500 |
| 24 | ขนาดบรรจุ (L × W × H) | mm | 5500 × 3000 × 3100 |
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อให้แน่ใจว่าอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
4ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
มันถูกใช้เป็นพิเศษสําหรับการบดแม่นยําของบล็อคเลื่อนคู่คู่นําเส้น. กลมเพชรถูกใช้ในการออกแบบและตัดล้อบดตั้ง
