รายละเอียดสินค้า:
การชำระเงิน:
|
| แกน: | 3 | คอนโทรลเลอร์: | ฟานัค 0i-MD |
|---|---|---|---|
| ขนาด: | 5.2ม.x 4.5ม.x 3.2ม | อัตราการป้อน: | X/Y/Z: 24ม./นาที |
| รุ่น: | โครงสำหรับตั้งสิ่งของ | ความแม่นยำของตำแหน่ง: | ±0.01มม |
| พลังงาน: | AC220v/380v | การทำซ้ำ: | ±0.005มม |
| ซอฟต์แวร์: | ฟานัค ซีเอ็นซี | มอเตอร์สปินเดิล: | เอซีเซอร์โวมอเตอร์ |
| ความเร็วแกน: | 24000rpm | ขนาดโต๊ะ: | 2.5m x 2.5m |
| การท่องเที่ยว: | X: 2.5m; เอ็กซ์: 2.5 ม.; Y: 2.5m; วาย: 2.5 ม.; Z: 1m ซ: 1ม | ประเภท: | เครื่องซีเอ็นซี |
| น้ําหนัก: | 15000Kg | ||
| เน้น: | เครื่อง CNC สามแกน 220V,สามแกน CNC เครื่องตั้ง,ศูนย์แปรรูปแบบตั้งแบบกานทรีอุตสาหกรรม |
||

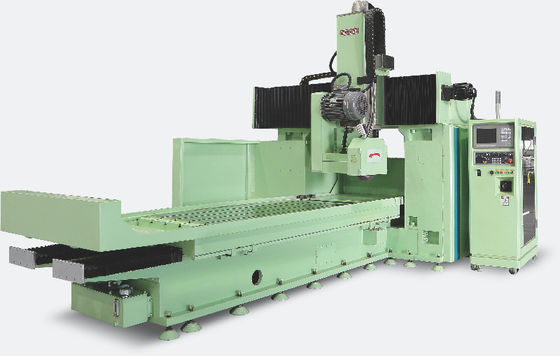

เครื่องบดพื้นผิว gantry P2060
1ความแข็งแรงสูง/การบด:
การบดพื้นผิว / รูปผิว / การสร้างพื้นผิว
2คุณลักษณะของเครื่องมือ:
โครงสร้างความแข็งแรงสูง
กองบินถูกออกแบบเป็นโครงสร้าง V track แบบบูรณาการ ทั้งหมดถูกทําจากเหล็กอ่อนระดับสูง ซึ่งถูกผสมผสานและอายุเพื่อกําจัดความเครียดภายในร่างกล่องได้รับการออกอากาศพร้อมกับกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูก.
ระบบหล่อลื่น
ระบบปรับน้ํามันความแม่นยําสูงทําให้เครื่องทํางานมั่นคงมากขึ้นและสามารถทนต่อการบดใหม่ ระบบอาหารความแม่นยําเพิ่มประสิทธิภาพการบดมาก
โต๊ะทํางาน
โต๊ะเคลื่อนย้ายไปและกลับ (แกน X) สไลด์รีล, ใช้การออกแบบโครงสร้าง V สอง, การปรับปรุงน้ํามันแรงต่อเนื่อง, หลีกเลี่ยงการสวมใส่, ความแม่นยําการเคลื่อนไหวสูง, อายุการใช้งานสูง
สกรูลูกบอล
เครื่องใช้สกรูลูกกลมความแม่นยํา C3 ซึ่งขับโดยตรงโดย servomotor
3.สปินด์ความแม่นยํา:
หมุนหลักของล้อบดทําจากเหล็กสแตนเลสไนเคิล-โครเมียม และความเครียดภายในถูกกําจัดโดยการรักษาด้วยความร้อน, การบดแม่นยําและการแก้ไขความสมดุลแบบไดนามิก
หมุนล้อบดใช้การออกแบบการปรับปรุงผสมผสมแรงดันแบบไดนามิก ซึ่งง่ายที่จะสร้างความดันสนับสนุนหนังน้ํามันที่สูงกว่า เมื่อมันต่ํากว่าความดันการทํางานสวิตช์ตรวจสอบความดันอัตโนมัติจะป้องกันการเริ่มต้นของแกนล้อ abrasive เพื่อหลีกเลี่ยงการสกัดกันระหว่าง mandrel และแกนหลอดทองแดงนอกจากนี้, เครื่องเย็นควบคุมอุณหภูมิน้ํามันปะทะถูกติดตั้งเพื่อป้องกันความแน่นของน้ํามันที่ลดลงเนื่องจากอุณหภูมิสูง, โดยส่งผลต่อการรักษาความดัน.
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
