รายละเอียดสินค้า:
การชำระเงิน:
|
| แกน: | 3 แกน | ระบบควบคุม: | cnc |
|---|---|---|---|
| ระบบเย็น: | การเย็นอากาศ | ขนาด: | ปรับแต่ง |
| ระบบขับเคลื่อน: | เซอร์โวมอเตอร์ | อัตราการป้อน: | ปรับแต่ง |
| ชื่อ: | เครื่อง CNC โครงสำหรับตั้งสิ่งของ | ความซ้ํา: | สูง |
| กำลังแกนหมุน: | ปรับแต่ง | ความเร็วแกน: | ปรับแต่ง |
| ขนาดตาราง: | ปรับแต่ง | ช่วงการเดินทาง: | ปรับแต่ง |
| ประเภท: | เครื่องซีเอ็นซี | โวลเตชั่น: | 380v |
| น้ําหนัก: | ปรับแต่ง | ||
| เน้น: | Antiwear CNC เครื่อง gantry,เครื่อง CNC 380V,ศูนย์แปรรูปอากาศเย็น |
||
เครื่องบดพื้นผิวแกนทรี FXGS-4080
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

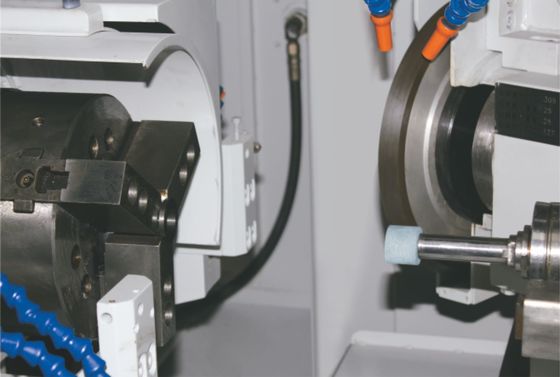

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.

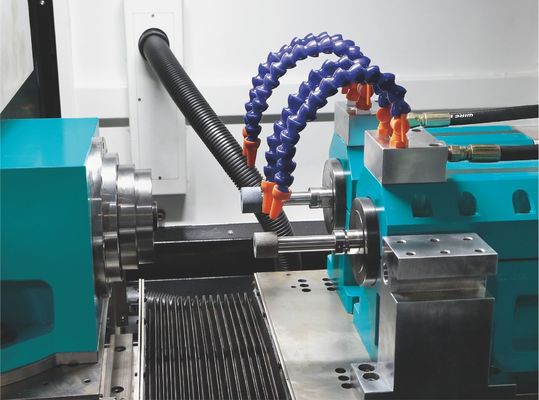

6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาระดับรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวสูงประสิทธิภาพของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
|
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
|
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
|
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
1คุณสมบัติหลักของเครื่องบดผิวความละเอียดสูง:
Aร่างเครื่อง:
ร่างและส่วนประกอบหลักหลายส่วนถูกโยงด้วยเหล็กเหล็กระดับสูง FC-30 การรักษาความร้อนแบบธรรมดา โดยธรรมชาติมิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ระดับโลกอื่น ๆ ขนาดความแม่นยําสามารถถึงระดับไมครอนเพื่อให้แน่ใจว่าความแม่นยําสูงขององค์ประกอบพื้นฐานของอุปกรณ์
Bระบบปรับน้ํามันอัตโนมัติ:
สไลด์, สกรูและสกัดกระดูกมะเร็งรวมกันเป็นต่อเนื่องโดยระบบการเลื่อนอัตโนมัติ, รับประกันอายุการใช้งานที่ยาวนานและความแม่นยําที่ดีที่สุดในช่วงเวลา.ระบบการเย็นและการหล่อลื่นถูกแยกออกจากร่างกายเพื่อกําจัดการสั่นและอํานวยความสะดวกในการระบายความร้อน.
Cระบบอัตโนมัติ:
ระบบการบดแบบอัตโนมัติสูงที่มีตัวเลือกให้เลือกมากมาย รวมถึงอุปกรณ์ปรับความดันน้ํามันพร้อมกันอัตโนมัติเครื่องปรับระดับล้อเลื่อย และอื่นๆ.
Dระบบอาหาร:
ระบบอาหารการบดประกอบด้วยสาย V สองแบบเคลือบ Turcite ด้วยการบดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดและมอเตอร์ไมโครสเตปเปอร์หรือเซอร์โวมอเตอร์สําหรับการเคลื่อนไหวที่เรียบร้อย, ความสามารถซ้ําได้ที่ดีและอายุการใช้งานยาวนาน
