รายละเอียดสินค้า:
การชำระเงิน:
|
| ระบบควบคุม: | cnc | ระบบทำความเย็น: | ระบายความร้อนด้วยน้ำ |
|---|---|---|---|
| ขนาด (ยาว * กว้าง * สูง): | ขนาดของกระบอก | ช่วงการบด: | 0.01-20มม |
| หินเจียร: | เพชร | แหล่งพลังงาน: | เครื่องไฟฟ้า |
| กำลังไฟ (วัตต์): | 7.5กิโลวัตต์ | ความแม่นยำในการประมวลผล: | 0.001มม |
| ชื่อสินค้า: | เครื่องเจียรซีเอ็นซี | ความเร็วแกน: | 3000-6000rpm |
| ประเภท: | เครื่องบด | โวลเตชั่น: | 380v |
| การรับประกัน: | 1 ปี | น้ําหนัก: | 1000กก |
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200มม | ความเร็วในการให้อาหารล้อบด: | 0-3000มม./นาที |
| ลูกปืนมอเตอร์หินเจียร: | สกสค | วิธีการระบายความร้อนมอเตอร์ล้อเจียร: | อากาศเย็น |
| กระแสมอเตอร์หินเจียร: | 13ก | ประสิทธิภาพของมอเตอร์ล้อเจียร: | 90% |
| เกรดฉนวนมอเตอร์หินเจียร: | เอฟ | กำลังมอเตอร์หินเจียร: | 7.5กิโลวัตต์ |
| เกรดป้องกันมอเตอร์ล้อเจียร: | IP54 | ความเร็วมอเตอร์ของล้อเจียร: | 1400rpm |
| แรงบิดมอเตอร์ล้อเจียร: | 2.2 นิวตันเมตร | แรงดันมอเตอร์หินเจียร: | 380v |
| ความเร็วของล้อเจียร: | 3000 รอบต่อนาที | ||
| เน้น: | เครื่องบดเส้นคงที่,เครื่องบดเส้น IP54,เครื่องบดเส้น CNC ที่ทนทานต่อการสกัด |
||

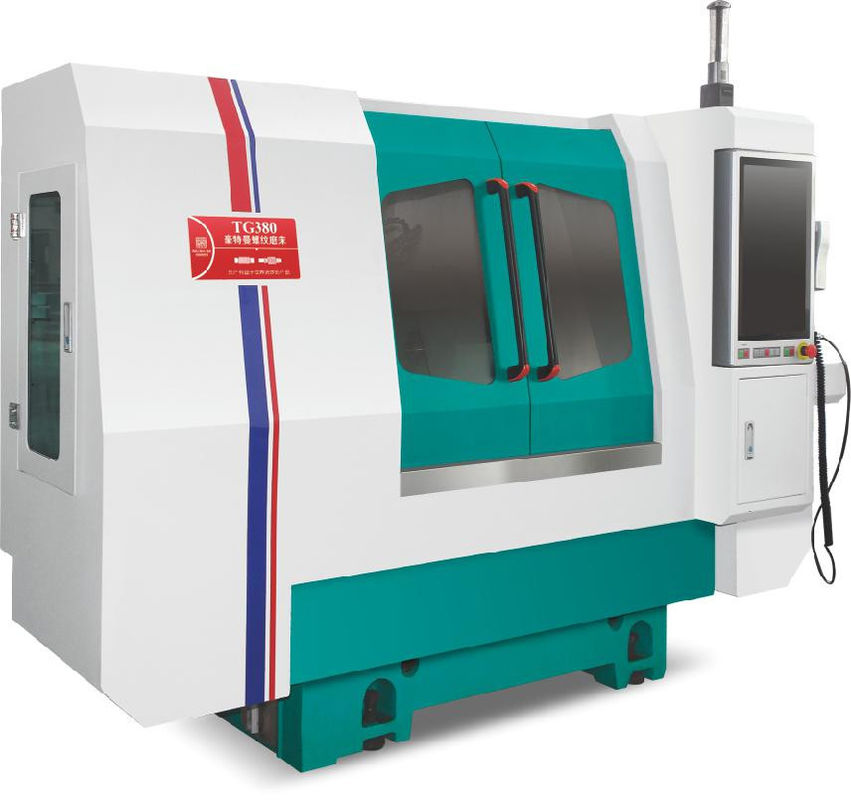

เครื่องบดเส้น TG380
1ความสามารถในการใช้งานได้หลากหลาย
สายใยพิเศษสําหรับสกรู/ตัวกระป๋อง
2.สปินด์มีเครื่องตั้งค่าความละเอียดสูงเป็นการตอบสนองตําแหน่ง การควบคุมวงจรปิดเต็ม การประกอบที่เรียบง่าย, สายส่งสั้น, โครงสร้างคอมแพคต์, ความแม่นยําและความมั่นคงที่ดี
3.อุปกรณ์พร้อมกับเครื่องแต่งล้อเลื่อย CNC, ติดต่อด้วยแกน CNC สอง W และ V, การแต่งล้อเลื่อยความละเอียดสูงถูกดําเนินการโดยล้อแผ่นเพชรที่ขับเคลื่อนโดยมอเตอร์ servo.
4.การเคลื่อนไหวเชิงเส้นของชิ้นงานถูกขับเคลื่อนโดยมอเตอร์เชิงเส้นและ مجهزด้วยการกํากับเกรดความละเอียดสูง
| ระยะหุ้มกลาง | 300 มม. |
| ความสูงกลาง | 136 มม. |
| ขนาดของชิ้นงานสูงสุด | Ø127*300 มิลลิเมตร |
| การกระชากเส้นทางแกน X | 200 มม. |
| โครตแกน Z | 420 มม. |
| ความละเอียดขั้นต่ําของแกน X/Z | 0.0001mm |
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
| กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
ระยะทางสูงสุดระหว่าง | mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
| มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
กรอบหัว | ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
ที่นั่งท้าย | ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
โต๊ะทํางาน | อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
| เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
| น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
ผู้ติดต่อ: Daniel
โทร: 13790591015
