เครื่องเจียรไนภายใน CNC ความแม่นยำสูงสำหรับเหล็กกล้าอัลลอยแข็ง, เส้นผ่านศูนย์กลางรูเจาะสูงสุด 300 มม., อัตราป้อนการเจียรไนมินิมัม 0.001 มม.

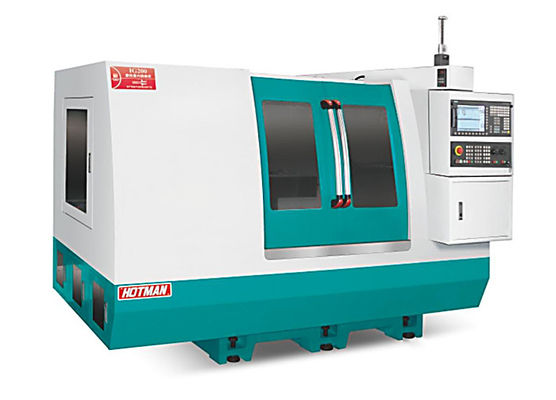

เครื่องเจียรไนภายใน CNC ความแม่นยำสูง - IG-300

รายละเอียดอุปกรณ์:

1. ตัวเครื่องและส่วนประกอบหล่อขึ้นรูปด้วยเหล็กหล่อเกรดสูง Milhanna FC30 ซึ่งผ่านการอบอ่อนแบบประดิษฐ์และบำบัดด้วยการบ่มตามธรรมชาติ ส่วนประกอบต่างๆ ผ่านการประมวลผลโดย YASDA, MITSUI SEIKI, TOSHIBA, ELB และอุปกรณ์ระดับโลกอื่นๆ ที่มีการจับยึดเพียงครั้งเดียว ขนาดความแม่นยำสามารถสูงถึงระดับไมครอน เพื่อให้มั่นใจว่าส่วนประกอบพื้นฐานของอุปกรณ์มีความแม่นยำสูง


2. รางนำและสกรูบอลความแม่นยำของเครื่องจักรได้รับการหล่อลื่นอย่างต่อเนื่องด้วยระบบหล่อลื่นอัตโนมัติ เพื่อให้มั่นใจถึงอายุการใช้งานและความแม่นยำที่ยาวนานขึ้น ระบบระบายความร้อนแยกออกจากตัวเครื่องเพื่อขจัดแรงสั่นสะเทือนและการกระจายความร้อนที่ดี

3. ติดตั้งระบบการเจียรไนอัตโนมัติ CNC Siemens 828D และการพัฒนาขั้นทุติยภูมิ การทำงานแบบโต้ตอบระหว่างมนุษย์กับเครื่องจักรแบบง่ายๆ พร้อมอุปกรณ์เสริมมากมายให้เลือก รวมถึงอุปกรณ์เจียรไนรูใน อุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดเส้นผ่านศูนย์กลางภายนอกอัตโนมัติ ฯลฯ

4. ระบบป้อนการเจียรไนประกอบด้วยราง V และรางแบนที่ทำด้วยมืออย่างแม่นยำ พร้อมระบบหล่อลื่นอัตโนมัติและสกรูบอลเจียรไนความแม่นยำระดับ C3 ซึ่งสามารถเคลื่อนที่ได้อย่างราบรื่น ความแม่นยำในการวางตำแหน่งซ้ำที่ยอดเยี่ยม และอายุการใช้งานรางที่ยาวนาน

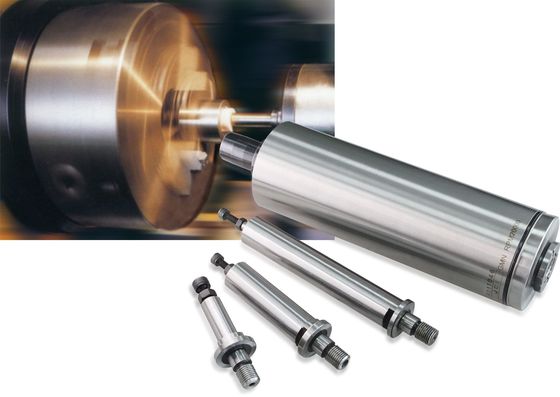

5. การกำหนดค่ามาตรฐานของแกนหมุนล้อเจียรคือโครงสร้างแบริ่งด้านหลังสี่ตัวและด้านหลังสองตัว นอกจากนี้ยังสามารถเลือกแกนหมุนแรงดันไดนามิกและสแตติกความแม่นยำสูงได้ ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูง ความแข็งแกร่งแบบไดนามิกสูง ความต้านทานการสั่นสะเทือนที่ดี ประสิทธิภาพการเจียรไนสูง และคุณภาพพื้นผิวการเจียรไนที่ดี สำหรับการเจียรไนชิ้นงานพิเศษ สามารถปรับความเร็วล้อเจียรได้สูงสุดถึง 3500 RPM และ 60m/s


6. ท้ายเครื่องได้รับการออกแบบให้แข็งแกร่งและทนทาน กระบอกสูบเลื่อนเหล็กอัลลอยด์ชุบแข็งที่ฝังอยู่ในตัวเครื่องเหล็กหล่อได้รับการออกแบบมาเพื่อรองรับแกน MT4 แรงดันยกของกระบอกสูบเลื่อนสามารถเปลี่ยนแปลงได้ง่ายโดยปุ่มปรับที่ด้านหลัง ท้ายเครื่องแรงดันน้ำมันอุปกรณ์เสริมพิเศษพร้อมแป้นเหยียบเพื่ออำนวยความสะดวกในการขนถ่ายชิ้นงาน

7. ระบบควบคุมตัวเลข Siemens เป็นการกำหนดค่ามาตรฐาน หลังจากการพัฒนาขั้นทุติยภูมิ อินเทอร์เฟซการทำงานทั้งหมดเป็นภาษาจีน ใช้งานง่าย ติดตั้งมอเตอร์เซอร์โวประสิทธิภาพสูงของ Siemens ระบบ CNC และระบบขับเคลื่อนของอุปกรณ์มีความเข้ากันได้ดีขึ้น พร้อมทั้งมีฟังก์ชันการซ่อมแซมทรายอัตโนมัติและการชดเชยอัตโนมัติ เพื่อให้มั่นใจถึงเสถียรภาพและความแม่นยำในการป้อนและการเจียรไน

ข้อมูลจำเพาะทางเทคนิค:
