รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200มม | มุมรูล้อเจียร: | 45° |
|---|---|---|---|
| ความลึกของหลุมล้อบด: | 20มม | เส้นผ่านศูนย์กลางรูล้อเจียร: | 20มม |
| ระยะห่างรูล้อเจียร: | 50 มม. | หมายเลขรูล้อเจียร: | 4 |
| ระยะห่างรูล้อเจียร: | 50 มม. | วัสดุล้อเจียร: | เพชร |
| ขนาดล้อเจียร: | 200มม | ความเร็วของล้อเจียร: | 1400rpm |
| ความหนาของล้อเจียร: | 20มม | การบริโภคพลังงาน: | 2.2KW |
| แหล่งพลังงาน: | ไฟฟ้า | ประเภท: | เครื่องบดทรงกระบอก |
| โวลเตชั่น: | 380v | ||
| เน้น: | เครื่องบดกระบอก 380V,เครื่องบดกระบอกหลากหลายฟังก์ชัน,เครื่องบดกระบอกไฟฟ้า |
||

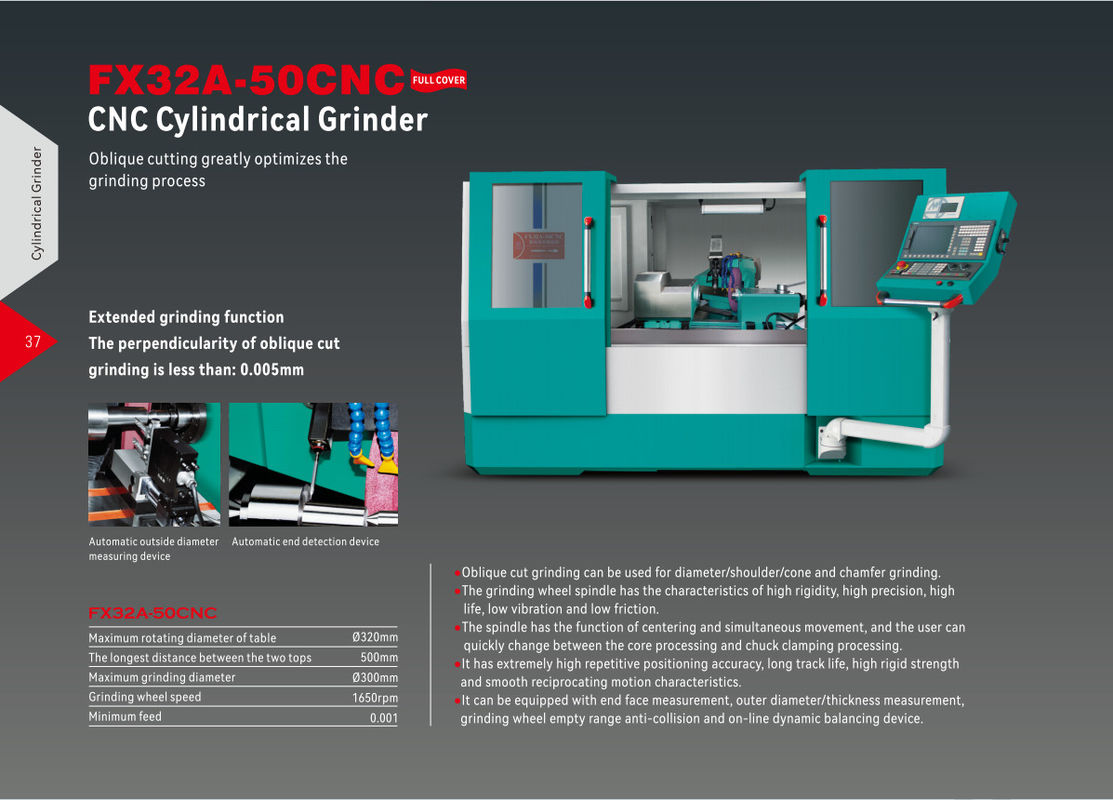

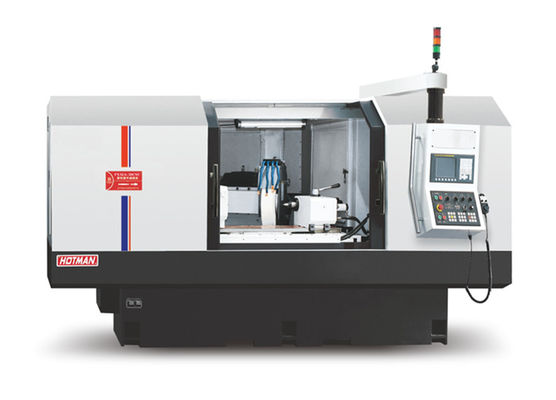

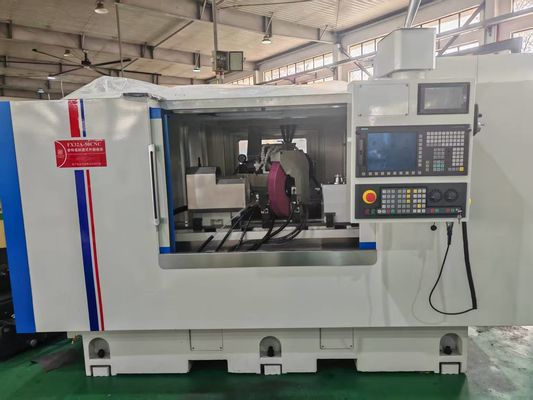

เครื่องจักรกลกลม CNC ความละเอียดสูง FX32A-50CNC
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อให้แน่ใจว่าอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการปะทะอัตโนมัติและ C3 ระดับความแม่นยําการบดลูกสกรูที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32A-50CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ |
mm | 320 |
|
ระยะทางสูงสุดระหว่างนิ้วมือทั้งสอง |
mm | 500 | |
|
กว้างขวางการบดสูงสุด |
mm | 300 | |
|
อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง |
กิโลกรัม | 60 ((กลางบน) 20 (หัวทํางาน) | |
|
ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) |
mm | 450×50×127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
|
ความเร็วเส้นทางสูงสุดของล้อบด |
m/s | 35 | |
|
ระบบควบคุม
|
เครื่องควบคุม | SIEMENS | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 60 |
|
ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว |
m/min | 6 | |
| การขับเคลื่อนอาหาร | mm | 260 | |
|
หน่วยการตั้งค่าแกน X ขั้นต่ํา |
mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ |
mm | 40 |
| 顶针规格/Thimble รายละเอียด | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว |
m/min | 8 |
|
ขั้นต่ําของอาหารในแกน z |
mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | 600 | ||
| มุมหมุน | กรด | +6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด |
กว | 5.5 |
| มอเตอร์อาหารแกน X | กว | 2.2 | |
| มอเตอร์อาหารแกน Z | กว | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | กว | 1.5 | |
| มอเตอร์ปั๊มเย็น | กว | 0.18 | |
| มอเตอร์ปั๊มน้ํามันหาง | กว | 0.75 | |
| น้ํามันหล่อลื่น | กว | 0.1 | |
|
ความแม่นยําแบบมาตรฐาน |
ความกลม | mm | 0.0015 |
| ขนาดกระบอก | mm | 0.003 | |
| ความตรง | mm | 0.003 | |
| ความแม่นยําในการตั้งตําแหน่งแกน X | mm | 0.003 | |
| ความแม่นยําในการตั้งตําแหน่งแกน Z | mm | 0.004 | |
|
ความแม่นยําการตั้งตําแหน่งแบบซ้ําซ้ําในแกน X |
mm | 0.002 | |
|
ความแม่นยําการตั้งตําแหน่งซ้ําต่อซ้ําในแกน Z |
mm | 0.002 | |
| ความหยาบคาย | mm | ≤Ra025 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 5000 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 6000 | |
|
ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) |
mm | 3500 × 3000 × 2000 | |
