รายละเอียดสินค้า:
การชำระเงิน:
|
| ความเร็วในการป้อนล้อเจียร: | 0.01-0.2 มม./นาที | ความเร็วตาราง: | 0.1-3 ลบ.ม./นาที |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 6-200มม | แรงบิดมอเตอร์ป้อนล้อเจียร: | 1.5 นิวตันเมตร |
| ความเร็วของล้อเจียร: | 32000 รอบต่อนาที | กำลังมอเตอร์ป้อนหินเจียร: | 0.75KW |
| กำลังมอเตอร์ตาราง: | 0.75KW | การทำซ้ำของมอเตอร์ป้อนล้อเจียร: | 0.001มม |
| X/Z axis feed min. ค่าป้อนแกน X/Z ต่ำสุด resolution ปณิธาน: | 0.001มม | การเดินทางโต๊ะทำงานสูงสุด: | 500มม |
| ความเร็วในการให้อาหารแกน X: | 0.1-15 | ||
| เน้น: | เครื่องบดภายในแม่นยําสูง,เครื่องบดภายในขนาดใหญ่,เครื่องบดภายใน CNC |
||

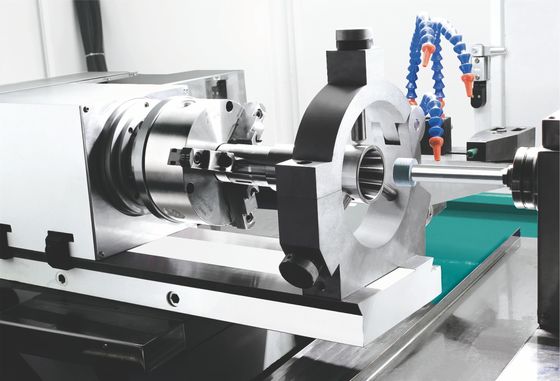

เครื่องบดภายใน CNC ความแม่นยําสูงสําหรับขนาดใหญ่, ขนาดบดเกิน
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. ระบบหล่อลื่นแบบกลางอัตโนมัติหล่อลื่นเครื่องนําเส้นและลูกกลิ้งบอลอย่างต่อเนื่อง ซึ่งทําให้แน่ใจว่าอายุการใช้งานยาวและความแม่นยําสูงระบบเย็นถูกแยกออกกับร่างเครื่องซึ่งกําจัดการสั่นสะเทือน และช่วยให้การกระจายแสงความร้อน
3หมุนล้อบดใช้หมุนไฟฟ้าที่มีลักษณะของความเร็วสูง ความละเอียดสูง ความแข็งแรงสูง ความสั่นสะเทือนต่ํา เสียงต่ําและอุณหภูมิสูงต่ําระบบขับเคลื่อนถูกเย็นโดยระบบเย็นน้ําเพื่อให้แน่ใจว่า หัวหมุนบดทํางานเสมอในภาวะที่มั่นคงทางอุณหภูมิ, ทําให้ล้อเลื่อยมีความมั่นคงมากขึ้นและประสิทธิภาพการทํางานเพิ่มเป็นสองเท่า ตามความต้องการการแปรรูป, spindles ไฟฟ้าที่มีความเร็วที่แตกต่างกันของ 24000-60000 rpm เป็นตัวเลือก;สําหรับชิ้นงานที่มีวงกลมภายในลึก, spindle ประกอบสามารถปรับแต่งเพื่อบรรลุการบดแม่นยํา
4มันนําระบบ CNC ของเยอรมนี ซีเมนส์ และได้รับการพัฒนาต่อมันมีอินเตอร์เฟซการทํางานที่ใช้ได้ง่ายของมนุษย์และเครื่องจักร และมีเครื่องยนต์เซอร์โวที่ทํางานได้สูงของซีเมนส์, ซึ่งทําให้ระบบ CNC ของอุปกรณ์และระบบการส่งมีความสอดคล้องที่ดีกว่า.ซึ่งรับประกันความมั่นคงและความแม่นยําของอาหารและการบด.
5. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
6การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความแม่นยําสูงและสแตตติกสปินด์ความดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางการเคลื่อนไหวสูง ทนต่อการสั่นสะเทือนที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
7. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแกร่ง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งแกร่งที่ติดในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
8ระบบควบคุมจํานวนของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวที่มีความสามารถสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้แน่ใจว่าความมั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| รายการ | หน่วย | IG150 | IG200 | อุปกรณ์เสริม | |
|
ความจุในการประมวลผล |
ระยะความกว้างของการบด | mm | Ø6-Ø150 | Ø6-Ø200 |
● อุปกรณ์เย็นการบด ● สายพิมพ์ แดมอนด์ ● ตาราง ปรับมุม ● กล่อง เครื่องมือ ● เครื่องปรับล้อบด ● หมุนบดความเร็วสูง ● บล็อกปรับพื้นฐาน
อุปกรณ์เสริมพิเศษ ●ไฮดรอลิกสามคันคาน 6 " ●C คันคันคาน 6 " ● 30000 รอบ / นาที แฟนด์กลไก แฟนด์ไฟฟ้าความเร็วที่แตกต่างกัน ● เครื่องวัดกว้างภายในอัตโนมัติ |
| ความลึกของการบด h | mm | 150 | 170 | ||
| ขนาดกลางภายนอกของชิ้นงานบด | m m | 220 | 220 | ||
| ระยะรัศมีของพื้นที่ทํางาน | m m | 380 | 400 | ||
| รายละเอียดของชัคที่ติดตั้งได้ | 6′′ ไฮดรอลิก / ชัคมือ | 6′′ ไฮดรอลิก / ชัคมือ | |||
| มุมหมุนของกล่องข้างเตียง | กรด | หน้า 2/หลัง 15 | หน้า 2/หลัง 20 | ||
|
การบด ปริมาตรของสปินด์ล้อ |
พลังงาน spindle การบดรูภายใน | KW | 1.5 | 7.5 | |
| ความเร็วของสปินด์ในการบดรูภายใน | rpm | 20000 กระบอกกล | ความเร็วของสปินด์ไฟฟ้า | ||
|
หมุนหัว ปริมาตร |
ความเร็วของสปินด์ | rpm | 50-1500 | 50-1500 | |
| รูปแบบของสปินด์ | โครงสร้างกล่องที่ใช้สปินด์ | โครงสร้างกล่องที่ใช้สปินด์ | |||
| รายละเอียดของรูกระดุม | MT-5 | MT-5 | |||
| วิธีการขับเคลื่อนสปินด์ | มอเตอร์เซอร์โว | มอเตอร์เซอร์โว | |||
|
แกน X (สปินด์ของชิ้นงาน) |
การเดินทางของอาหารในแกน X | m m | 410 | 410 | |
| ความเร็วการเคลื่อนไหวอย่างรวดเร็วในแกน X | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| ความละเอียดขั้นต่ําของอาหารแกน X | m m | 0.001 | 0.001 | ||
| พลังงานของมอเตอร์เซอร์โว X-axis | kw | 2.2 | 2.2 | ||
|
แกน Z (โต๊ะทํางาน) |
ความเร็วการเคลื่อนไหวอย่างรวดเร็วในแกน Z | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| ขนาดความละเอียดของอาหาร | m m | 0.001 | 0.001 | ||
| ขนาดขยับสูงสุด | m m | 540 | 410 | ||
| พลังงานของเครื่องยนต์เซอร์โวโซ | KW | 2.2 | 2.2 | ||
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 7.5 | 7. 5 | |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | 2.2 | ||
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | 2.2 | ||
| มอเตอร์หมุนหัว (เซอร์โว) | KW | 1.5 | 1. 5 | ||
| มอเตอร์ปั๊มน้ําเย็น | KW | 0.75 | 0.75 | ||
| เครื่องยนต์น้ํามัน | KW | 1/4 | 1/4 | ||
| อื่นๆ | ขนาดเครื่อง (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (ประมาณ) | กิโลกรัม | 3500 | 4000 | ||
คําอธิบายสินค้า:
เครื่องบดภายใน เป็นเครื่องมือที่จําเป็นสําหรับการดําเนินงานอุตสาหกรรมที่ต้องการการบดแม่นยําและการเสร็จสิ้นของส่วนประกอบกว้างของล้อเลื่อย 200 mm, และขนาดของชิ้นงานในช่วง 50-200 มิลลิเมตร, เครื่องบดภายในสามารถจัดการชิ้นงานที่มีน้ําหนักสูงสุด 100 กิโลกรัม.ความเร็วของมอเตอร์การให้อาหารล้อเลื่อยสามารถปรับจาก 50-1000rpmเครื่องบดภายในยังมีชุดบดภายในและกลไกบดภายในทําให้ผู้ใช้สามารถผลิตชิ้นส่วนที่แม่นยําและแม่นยํา.

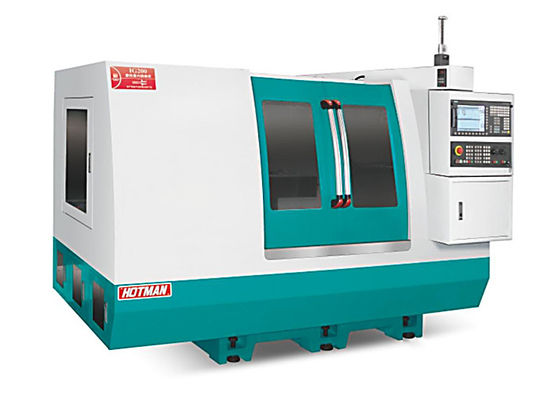

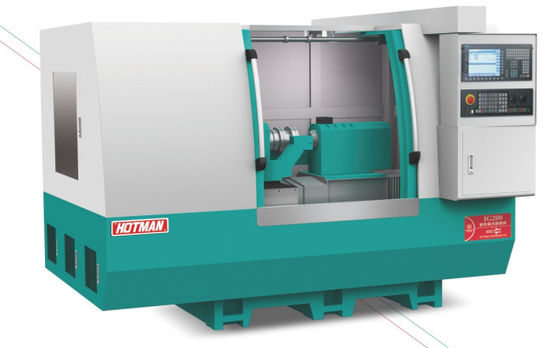

HoTMAN's Internal Grinder Machine IG200 เป็นกลไกการบดภายในความแม่นยําที่ออกแบบมาเพื่อการใช้งานมืออาชีพ มีใบรับรอง CE ที่รับประกันคุณภาพสูงจํานวนการสั่งซื้อขั้นต่ําสําหรับสินค้านี้คือ 1 และราคาคือ 3. มันถูกบรรจุไว้ในBOOX WOODEN และเวลาในการจัดส่งคือ 60 วัน. เงื่อนไขการชําระเงินคือ T / T. ความเร็วของมอเตอร์การให้อาหารล้อเลื่อยอยู่ที่ระหว่าง 50-1000 รอบ / นาทีและขนาดโต๊ะคือ 400 มม.ความเร็วของล้อเลื่อยคือ 1400rpm, กว้างของล้อเลื่อยคือ 200 มิลลิเมตร และแรงหมุนของมอเตอร์การให้อาหารล้อเลื่อยคือ 1.5N.m
เครื่องบดภายใน IG200 เป็นเครื่องมือที่สมบูรณ์แบบสําหรับผู้ที่ต้องการระบบบดภายในที่น่าเชื่อถือและแม่นยํา. มันง่ายในการใช้งานและมีมอเตอร์ที่แข็งแรง.อุปกรณ์ยังมีความทนทานมากและให้บริการอย่างเรียบร้อยมันเหมาะสําหรับการใช้งานที่หลากหลาย เช่น การบด, การปรับปรุง, การเคลือบ และอื่นๆ ด้วยองค์ประกอบที่มีคุณภาพสูงและการทํางานที่น่าเชื่อถือคุณสามารถมั่นใจได้ว่า คุณกําลังได้รับคุณค่าที่ดีที่สุดสําหรับเงินของคุณ.
HoTMAN's Internal Grinder Machine IG200 เป็นเครื่องมือที่น่าเชื่อถือและแม่นยําสําหรับคนที่ต้องการระบบการบดภายในที่ดีที่สุด มันใช้งานง่าย แรงและทนทาน ด้วยการรับรอง CEคุณสามารถมั่นใจได้ว่า มันมีคุณภาพสูงสุด. ขั้นต่ําการสั่งซื้อคือ 1 และราคาคือ 3. มันถูกบรรจุในBOOX WOODEN และเวลาการจัดส่งคือ 60 วัน. เงื่อนไขการชําระเงินคือ T / T.ความเร็วของมอเตอร์การให้อาหารล้อเลื่อยคือระหว่าง 50-1000rpm และขนาดโต๊ะคือ 400mmความเร็วของล้อเลื่อยคือ 1400 รอบ / นาที, กว้างล้อเลื่อยคือ 200 มม และแรงหมุนของมอเตอร์ที่ให้อาหารล้อเลื่อยคือ 1.5Nm
HoTMAN's Internal Grinder Machine IG200 เป็นเครื่องมือที่สมบูรณ์แบบสําหรับคนที่ต้องการระบบการบดภายในที่น่าเชื่อถือและแม่นยํา มันใช้งานง่ายและมีมอเตอร์ที่แข็งแรงอุปกรณ์ยังมีความทนทานมากและให้บริการอย่างเรียบร้อยด้วยส่วนประกอบที่มีคุณภาพสูง และการทํางานที่น่าเชื่อถือ คุณสามารถมั่นใจได้ว่าคุณจะได้รับคุณค่าที่ดีที่สุดสําหรับเงินของคุณ
เรานําเสนอคุณภาพสูง อินเตอร์เนอร์บรินเดอร์ประกอบการกับเครื่องบรินเดอร์อินเตอร์เนอร์พัฒนาสําหรับระบบบรินเดอร์อินเตอร์เนอร์
การบรรจุและการจัดส่งเครื่องบดภายใน:
