รายละเอียดสินค้า:
การชำระเงิน:
|
| คอนโทรลเลอร์: | ฟานัค 0i-TD | เส้นผ่านศูนย์กลางการหมุนสูงสุด: | 200มม |
|---|---|---|---|
| ความยาวการหมุนสูงสุด: | 500 มม | ชื่อสินค้า: | เครื่องหมุน CNC ความแม่นยํา |
| กำลังมอเตอร์แกนหมุน: | 7.5kw | ความเร็วแกน: | 6000rpm |
| เทเปอร์เทเปอร์: | ภูเขา4 | การเดินทางของ Tailstock: | 200มม |
| ความจุนิตยสารเครื่องมือ: | 12 ชิ้น | ก้านเครื่องมือ: | BT2 การประกอบการ |
| อัตราการป้อนแกน X/Z: | 10/15ม./นาที | X/Z Axis รวดเร็ว: | 20/30ม./นาที |
| การเดินทางแกน X / Z: | 200/300มม | โครงสร้าง: | เครื่องกลึงแฟลตเบด |
| ระบบเย็น: | การเย็นอากาศ | ประเภทเครื่อง: | เครื่องกลึงซีเอ็นซี |
| เน้น: | เครื่องตัด CNC หนัก,เครื่อง CNC Lathe ที่สามารถโปรแกรมได้,เครื่องยนต์ Spindle CNC Lathe |
||
เครื่อง CNC Latheสําหรับการตัดหนักที่มีเซอร์โว โปรแกรมการวางท้ายและสปินเดิลแบบมอเตอร์

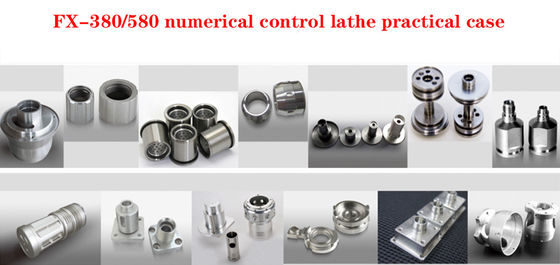

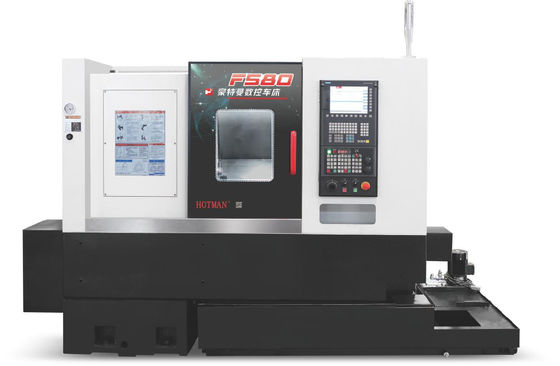

เครื่องหมุน CNC เครื่องหมุน CNC F580 เป็นเครื่องหมุน CNC ที่มีคุณสมบัติครบวงจรที่รวมความเร็วสูง ความแข็งแรงสูงและความแม่นยําสูงมันสามารถตอบสนองความต้องการการประมวลผลที่มีประสิทธิภาพสูงของชิ้นส่วนความละเอียดขนาดเล็กและขนาดกลางในอุตสาหกรรมต่างๆ เช่น รถยนต์, อิเล็กทรอนิกส์, เครื่องใช้ในบ้าน, ท้องอากาศ, หม้อ, อุปกรณ์และเครื่องวัด

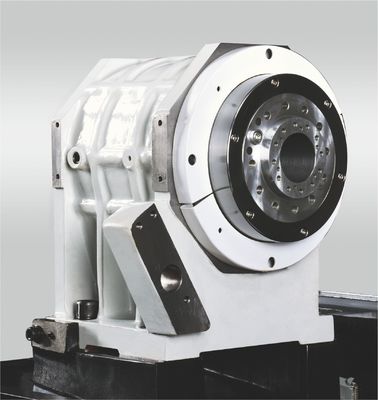

สปินด์: สปินด์ใช้โครงสร้างสปินด์ที่มีพลังงานสูง ทอร์คสูง ความเร็วสูง ความละเอียดสูงอุปกรณ์พร้อมกับเลเยอร์ระดับ P4 ความแม่นยําสูง NSK และกระบอกชั๊กซัลติก Samcheon-li 8 นิ้วของเกาหลีใต้ เพื่อรับรองความแม่นยําและประสิทธิภาพการแปรรูปที่ดี.
ปราสาท: ปราสาททรงกลอง 12 ตําแหน่งใช้การชี้อัตราเครื่องยนต์ servo, การตั้งตําแหน่งเครื่องยนต์ทรงกลม, และโครงสร้าง clamping ไฮดรอลิกเพื่อให้แน่ใจว่าความเร็ว,ความแม่นยําในการแลกเปลี่ยนและความแข็งแรงของการเปลี่ยนเครื่องมือ.
การขับเคลื่อน X/Z: แกน X/Z ถูกขับเคลื่อนโดยสกรูลูกกลมความแม่นยําระดับ THK C3 และตรงกับการนําเส้นทางระดับ THK P ซึ่งมีลักษณะการเคลื่อนไหวที่ดีความเร็วในการเคลื่อนไหวอย่างรวดเร็วของแกน X และ Z คือ 30m / min และ 36m / min ตามลําดับ.
1การตัดหนัก: สปินด์และหอเครื่องมือความแข็งแรงสูง
2.F580A พร้อมเก้าอี้ท้ายที่สามารถวางโปรแกรมได้ด้วยเซอร์โว
●หลอดสปินด์รับรองหลอดสปินด์ลูกกลองระดับความละเอียดสูงที่นําเข้าโดยใช้เครื่องพิมพ์ล่วงหน้า ทําให้หลอดมีความแข็งแรงและความละเอียดสูง
●หอตัดที่รวมพร้อมกับการระบุความแม่นยําตัดหอคอยและการโยก saddle ลื่นถูกเสริมเพื่อเพิ่มรูปแบบการแทรกแซงระหว่างการแปรรูป. เพิ่มความสามารถในการตัด
●ขยายเส้นทางนําของเครื่องมือเครื่อง, เพิ่มวงกลมของสกรูนํา, เพิ่มความแข็งแกร่งในการตัดของเครื่องมือเครื่อง, สนับสนุนการประมวลผลการตัดหนัก
●เก้าอี้หลังที่สามารถโปรแกรมได้ด้วยเซอร์โว้์ มีตัวกลางทํางานเป็นมาตรฐาน (มีตัวหมุนในตัวเป็นตัวเลือก)
คําอธิบายของอุปกรณ์:
ร่างและส่วนประกอบถูกโยนโดยเหล็กเหล็กเหล็กระดับสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีการประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําได้รับการหล่อลื่นอย่างต่อเนื่องโดยระบบหล่อลื่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังแม่นยําที่ทําด้วยมือ, ด้วยระบบการปรับน้ํามันอัตโนมัติและสกรูลูกบดแม่นยําระดับ C3ที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยคือหลังสี่และหลังสองโครงสร้างการวาง.ที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงแบบไดนามิกสูง ทนต่อการสั่นแรงที่ดี ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี
ระบบควบคุมเลขเป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนารอง, อินเตอร์เฟซการทํางานทั้งหมดของจีน, ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์ servo ที่มีความสามารถสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้แน่ใจว่าความมั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | รูปแบบ:F580 | |
| กว้างหมุนสูงสุดของโต๊ะ | mm | 500 |
กว้างขั้นสูงสุดในการแปรรูป | mm | 350 | |
| ความยาวในการแปรรูปสูงสุด | mm | 530 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 200 | |
| สปินด์แม็กซ์ ความเร็ว | rpm | 4500 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
| มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
กรอบหัว | ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
ที่นั่งท้าย | ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
โต๊ะทํางาน | อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
| เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
| น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
F580M พร้อมเก้าอี้หางที่สามารถโปรแกรมได้ด้วยเซอร์โว
●BMT55 อินเตอร์เฟียสสําหรับตัวถือเครื่องมือไฟฟ้า เพื่อบรรลุการแปรรูปผสมผสานแบบหมุน
●สปินด์ด้วยความเร็วสูง, ความแม่นยําสูง สปินด์มอเตอร์ที่ติดตั้ง, ยกเลิกกลไกการส่งระหว่าง, ลดการสั่นและการเปลี่ยนแปลงความร้อนระหว่างการทํางานความเร็วสูง,รับประกันความแม่นยําของการแปรรูปและความหยาบผิวที่ดี.
●อินเตอร์เฟซการติดตั้งอัตโนมัติที่ระบุไว้ สามารถขยายเป็นสายการผลิตอัตโนมัติได้อย่างรวดเร็วและง่าย
●การป้องกันปิดเต็ม สามารถติดตั้งระบบน้ําแรงดันสูง 70 กิโลกรัมได้
●เก้าอี้หลังที่สามารถโปรแกรมได้ด้วยเซอร์โว้์ มีตัวกลางทํางานเป็นมาตรฐาน (มีตัวหมุนในตัวเป็นตัวเลือก)
●สปินเดิลมีเครื่องโคเดอร์เพื่อให้เกิดการแปรรูปอัตราต่อรองความละเอียดสูงและการตั้งตําแหน่งมุมที่น่าเชื่อถือสูง
