รายละเอียดสินค้า:
การชำระเงิน:
|
| ความสมดุลของล้อบด: | สมดุลแบบไดนามิก | การเจาะล้อบด: | 50 มม. |
|---|---|---|---|
| ความเข้มข้นของล้อเจียร: | 80% | วิธีการระบายความร้อนของล้อเจียร: | อากาศเย็น |
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200มม | แรงป้อนล้อเจียร: | 0-20N |
| ความยาวการป้อนล้อเจียร: | 0-50มม | ความเร็วในการป้อนล้อเจียร: | 0-20ม./นาที |
| หินเจียร: | 80# | ความแข็งของล้อเจียร: | HV1000 |
| วัสดุล้อเจียร: | อะลูมิเนียมออกไซด์ | ความเร็วของล้อเจียร: | 3000 รอบต่อนาที |
| โครงสร้างล้อเจียร: | พันธบัตรที่เคลือบแก้ว | ความกว้างของล้อเจียร: | 20มม |

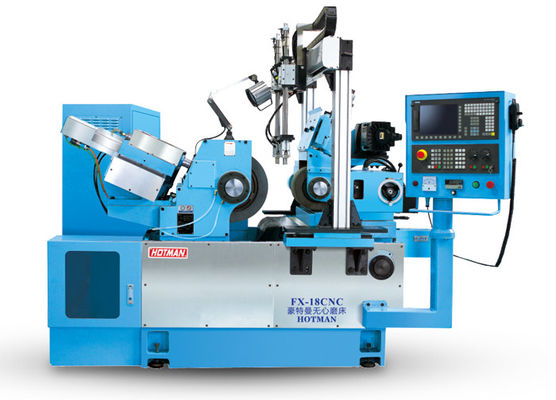

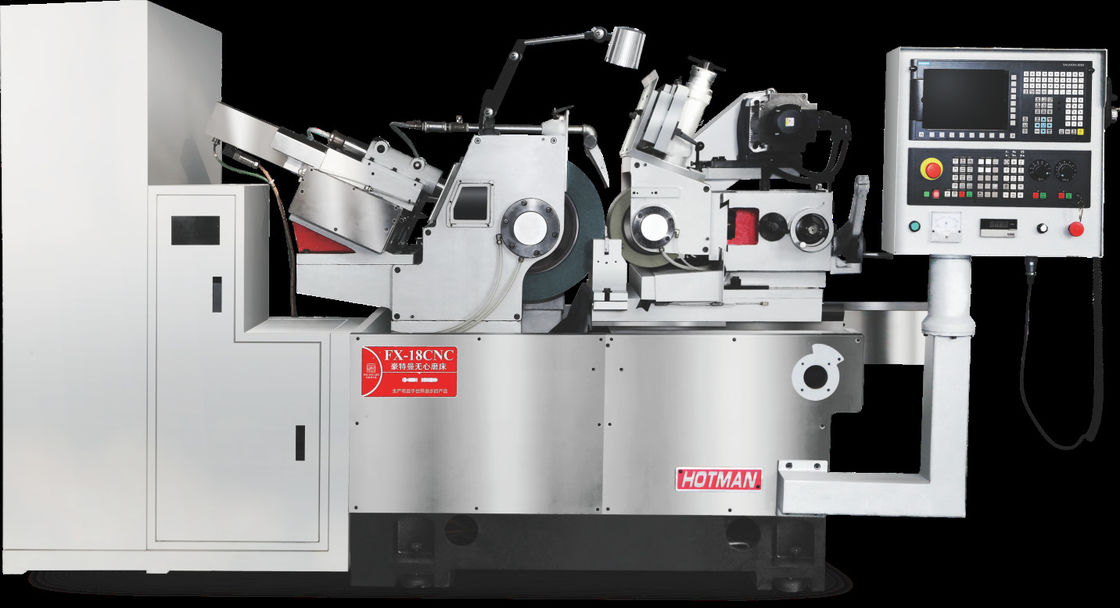

| เน้น: | เครื่องบดไร้ศูนย์กลาง การเย็นอากาศ,เครื่องบดไร้ศูนย์กลาง 3000RPM,20m/min การบดภายในที่ไม่มีศูนย์กลาง |
||
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
เครื่องแนะนํา:
1ฐานเครื่องจักรและส่วนประกอบส่วนใหญ่:
ฐานเครื่องจักรและชิ้นส่วนโครงสร้างหลักประกอบด้วยเหล็กเหล็ก meehanite (ฉีดเชื้อ) FC-30. หลังจากการรักษาความร้อนตามปกติ, ฐานเหล็กเหล็กเหล็กและชิ้นส่วนจะอยู่สําหรับการรักษาการแก่ตัวตามธรรมชาติ.ฐานเหล็กเหล็กและส่วนหลักถูกแปรรูปในเครื่องจักรชั้นนําของโลกเช่น YASDA, MITSUI SEIKI, TOSHIBA, ELB ฯลฯ ในเวลาหนึ่ง clamping ที่ให้แน่ใจว่าความแม่นยําสูงของเครื่องบดในระดับไมครอน
2สปินด์:
ใช้สปินด์ของแบรนด์ KENTURN จากไต้หวัน สปินด์ประกอบด้วยสแตนเลส SNCM-21H ความแข็งของสแตนเลสถึง HRC-62 ° กับชั้นแข็งมากกว่า 1.5 มิลลิเมตร หลังจากการดับ-ความเข้มแข็งการบํารุงความร้อน, และคอมพิวเตอร์ควบคุมความแข็งลึก. สปินด์เป็นของน้ํามันไฮโดไดนามิคหลอด, กับการลดลงน้อยกว่า 0.001 มม.
3ระบบควบคุมการย้ายล้อ:
สปินด์ล้อควบคุมใช้มอเตอร์ขับเคลื่อน servo ของแบรนด์ delta, ด้วยความเร็วหมุนที่เปลี่ยนแปลงภายใน 0-250 รอบ / นาที (ควบคุมด้วยหลัก) เมื่อเส้น径ล้อเปลี่ยนแปลงระหว่างการบด,ความเร็วเส้นวงล้อยังคงสามารถรักษาคงที่และที่ดีที่สุดเพื่อให้แน่ใจว่าคุณภาพการบดที่ดีที่สุด
เครื่องยนต์เซอร์โวถูกประกอบด้วยความฉลาดในตัวถือล้อควบคุม และขับเคลื่อนสปินด์โดยตรงผ่านเข็มขัดซินโครน โดยมีมุมคลุมเดียวกันกับล้อเพื่อให้ขนานตลอดทั้งสองเข็มขัดซึ่งสามารถหลีกเลี่ยงการสูญเสียความอ่อนแอ และความไม่สะดวกอื่น ๆ ที่นํามาโดยระบบการถ่ายทอดโซ่ประเภทเก่า ไม่จําเป็นต้องเปลี่ยนโซ่และสปริงบ่อย
4ระบบเย็นน้ํามันสปินด์:
ระบบหล่อลื่นกลางอัตโนมัติ (สปินด์เกรดสูง 10 #) ใช้ปั๊มน้ํามันเดียวกันกับระบบไฮดรอลิก มันสะดวกมากที่จะเปลี่ยนน้ํามันในถังน้ํามันภายนอกมีสองกรองและหน่วยควบคุมความดันเพื่อให้แน่ใจว่าอายุการใช้งานยาวของ spindleระบบเย็นแบบสองทางสามารถรักษาอุณหภูมิคงที่สําหรับน้ํามัน spindle
5คู่มือ V-Double:
โครงสร้างแบบ V ที่มั่นคง สามารถทําให้การให้อาหารแม่นยํา ผ่านการถล่มด้วยมือและการปรับน้ํามันอย่างต่อเนื่อง
6ระบบไฟฟ้า:
ส่วนประกอบไฟฟ้าและระบบใช้แบรนด์ Schneider โดยทั่วไป เพื่อการทํางานที่ดีและอายุการใช้งานยาวตู้ไฟฟ้ามีความสูงและปริมาณใหญ่สําหรับการทํางานที่สะดวกสบายและประสิทธิภาพการรังสีความร้อนที่ดี.
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
