รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200-300มม | กำลังมอเตอร์หินเจียร: | 2-7.5KW |
|---|---|---|---|
| ความเร็วของล้อเจียร: | 3000-6000rpm | ระยะศูนย์กลางแกนล้อเจียร: | 200-300มม |
| ความแม่นยำในการปรับระยะศูนย์แกนล้อเจียร: | 0.01 มิลลิเมตร | วิธีการปรับระยะศูนย์แกนหมุนของล้อเจียร: | คู่มือ |
| ล้อเจียรแกนกลางการปรับระยะห่างของมอเตอร์: | 2-7.5KW | ช่วงการปรับระยะห่างของแกนล้อเจียร: | 0-100มม |
| ความเร็วการปรับระยะศูนย์แกนล้อเจียร: | 0-1000RPM | ความสูงของศูนย์แกนล้อเจียร: | 100-200มม |
| กำลังมอเตอร์แกนล้อเจียร: | 2-7.5KW | ความเร็วแกนหมุนของล้อเจียร: | 3000-6000rpm |
| เตเปอร์แกนล้อเจียร: | มอร์ส #4 | ความกว้างของล้อเจียร: | 20-50มม |
| เน้น: | คู่มือเครื่องบดไม่มีศูนย์,เครื่องบดที่ไม่มีศูนย์กลาง,ทนทานการสวม ความแม่นยํา Centerless Grinding |
||

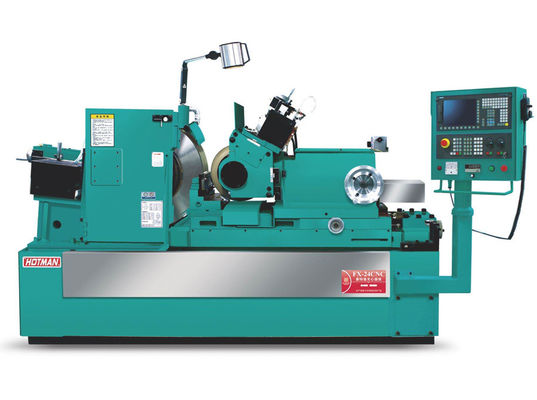

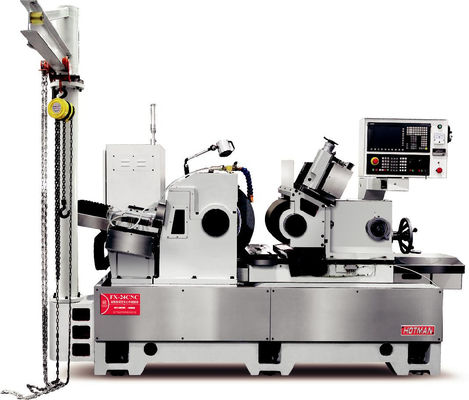

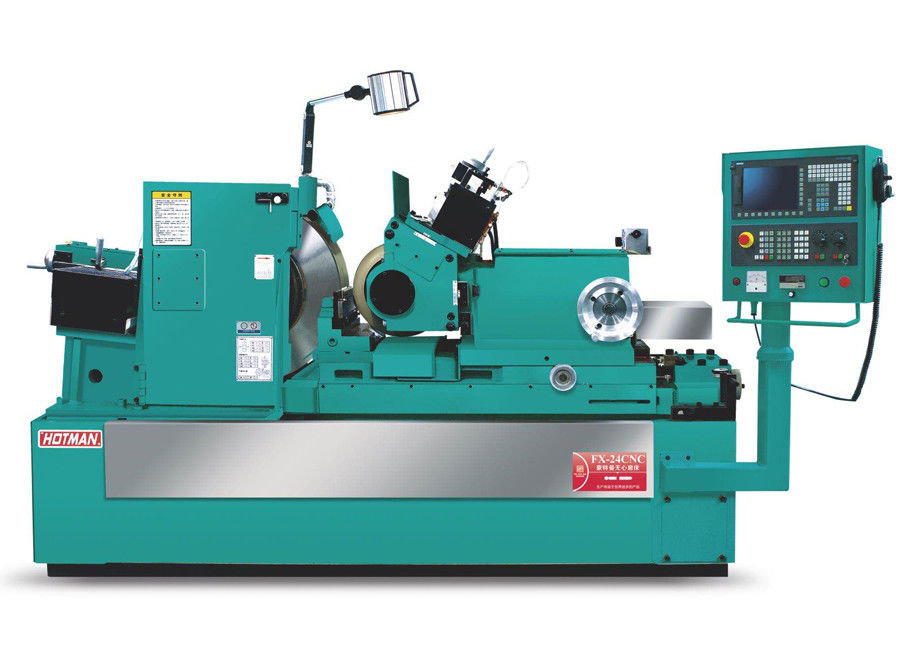

เครื่องบด CNC ที่มีความแม่นยําสูง เครื่องบด CNC แบบไม่มีศูนย์กลาง เครื่องบดแบบใช้งานด้วยมือ เครื่องบดแบบทนทานการสวมใส่ FX-24CNC
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาระดับรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวสูงประสิทธิภาพของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
อุปกรณ์เสริมมาตรฐาน:
|
ไม่ |
โครงการ |
สถานที่กําเนิด |
โรงงาน/รุ่น |
จํานวน |
| 1 |
เครื่องบด/สปินด์ล้อควบคุม |
จีน | ฮอทแมน | 2 ชิ้น |
| 2 | เครื่องยนต์ล้อบด | /aiwan | กลุ่มที่ 1 | |
| 3 |
มอเตอร์เซอร์โวเวอร์ล้อนํา |
อายวาน | ไทดา | 1 ชุด |
| 4 | สกรูลูกบอล | ญี่ปุ่น | THK | 3 ชิ้น |
| 5 |
ระบบควบคุมเลข |
เยอรมนี/ไต้หวัน |
ซีเมนส์/รุ่นใหม่ |
1 ชุด |
| 6 | มอเตอร์เซอร์โว |
เยอรมนี/ไต้หวัน |
ซีเมนส์/รุ่นใหม่ |
3 กลุ่ม |
| 7 |
เครื่องบดแบบมาตรฐาน |
ชานไฮ | 1 อัน | |
| 8 | ล้อนําแบบมาตรฐาน | ไต้หวัน | 1 ชิ้น | |
| 9 |
สถานที่ทํางานไฮดรอลิก (ถังน้ํามันและปั๊มน้ํามัน, มอเตอร์ปั๊มน้ํามัน) |
ไต้หวัน | OMAX | 1 กลุ่ม |
| 10 | สายพิมพ์มีด | ไต้หวัน | 2 ชิ้น | |
| 11 | ถังน้ําและปั๊ม | ไต้หวัน | BAOYUAN | 1 ชุด |
| 12 |
ระบบควบคุมอิเล็กทรอนิกส์ |
ปักกิ่ง | 1 ชุด | |
| 13 | หลอดทํางาน | เชียงใหม่ | 1 กลุ่ม | |
| 14 |
หยุดตัวถือเครื่องมือ หยุดแผ่นเครื่องมือมาตรฐาน |
กวางดง | ฮอทแมน | 1 ชุด |
| 15 |
ผ่านการวางเครื่องมือ, ผ่านแผ่นมีดมาตรฐาน |
กวางดง | ฮอทแมน | 1 ชุด |
| 16 |
กลุ่มอุปกรณ์การดึง flange |
กวางดง | ฮอทแมน | 1 ชุด |
| 17 |
กล่องเครื่องมือและเครื่องมือรักษา |
กวางดง | ฮอทแมน | 1 ชุด |
| 18 | เครื่องมือเครื่องจักรสกรูพื้นฐานแนวราบและพัดเท้าฐาน | กวางดง | ฮอทแมน | 1 ชุด |
ผู้ติดต่อ: Daniel
โทร: 13790591015
