รายละเอียดสินค้า:
การชำระเงิน:
|
| การสำเร็จการศึกษาแบบ Cross Feed: | 0.02มม | ความถี่: | 50เฮิร์ต |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200มม | ความเร็วของล้อเจียร: | 3000 รอบต่อนาที |
| Max. สูงสุด Grinding Height ความสูงของการบด: | 300MM | Max. สูงสุด Grinding Length ความยาวบด: | 500มม |
| Max. สูงสุด Grinding Width ความกว้างของการบด: | 200มม | พลังงานของมอเตอร์: | 2.2KW |
| น้ําหนักสะสม: | 1400กก | ขนาดโดยรวม: | 1700mm*1400mm*1700mm |
| ขนาดตาราง: | 600mm*200mm | ความเร็วตาราง: | 1-25 ม./นาที |
| การเดินทางของตาราง: | 600mm*200mm | การสำเร็จการศึกษาฟีดแนวตั้ง: | 0.005มม |
| โวลเตชั่น: | 380v | ||
| เน้น: | เครื่องบดผิว 380V,เครื่องบดผิว 50Hz,เครื่องบดพื้นผิวแม่นยําหลายฟังก์ชัน |
||

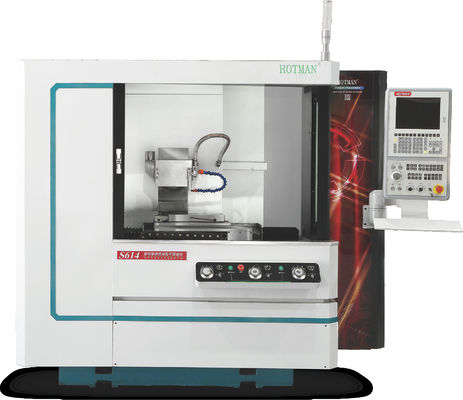

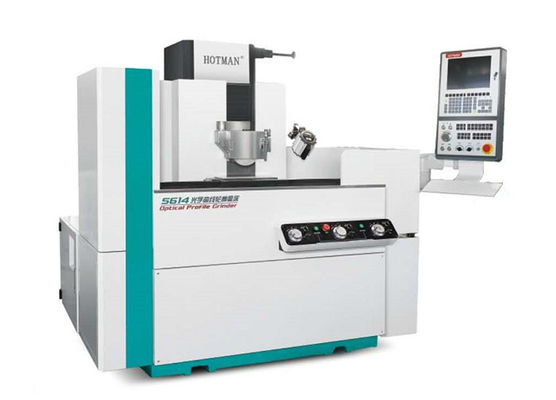

เครื่องบดผิวโลหะความแม่นยําสูง
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาระดับรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวสูงประสิทธิภาพของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
มาตรฐานสําหรับความแม่นยําของเครื่อง:
1รายการการทดสอบรายการความแม่นของเครื่องบด
เครื่องบดผิวของบริษัทแต่ละเครื่องได้บรรลุความแม่นยําที่ระบุใน "ตารางการตรวจสอบการออกแบบแม่นยําของเครื่องบด"และ "ตารางการตรวจสอบโครงการแม่นยํา" ของเครื่องบดจะมอบให้ลูกค้าในเวลาเดียวกัน.
(ดูข้อแนบสําหรับเนื้อหาที่ระบุใน "รายการตรวจสอบรายการความแม่นยําของเครื่องบด")
2ความแม่นยําตามมาตรฐาน
หลังการบด (บด) โดยเครื่องบดของ Hotmann ต้องมีข้อจํากัดต่อไปนี้ (ควรใช้ล้อบดที่แตกต่างกันสําหรับวัสดุที่แตกต่างกัน)
การบดหยาบ (โดยทั่วไปปริมาณบด 0.01 ~ 0.02 มม.)
การบดละเอียด (โดยทั่วไป 0.001 ~ 0.005 มม.)
| ไม่ ไม่ | ประเภทเครื่อง | ขนาดชิ้นงาน (MM) | ความเรียบ | การขนาน | จบซะ |
| 1. | S614 | 300*150*50 มิลลิเมตร | 0.005 | 0.005 | รา04 |
1ฮอทแมนรับผิดชอบในการนํางานการรับทั้งหมด และผู้ซื้อรับผิดชอบในการร่วมมือ
2"ผู้ซื้อต้องส่งชิ้นส่วนจํานวนหนึ่งที่สอดคล้องกับความต้องการของภาพวาดของข้อเสนอทางเทคนิค ไปยังโรงงาน Hotman 3 วันก่อนการจัดส่ง
3 โฮทแมนจะทําตัวอย่างตามภาพวาดและชิ้นส่วนที่จัดให้โดยผู้ซื้อ
4หลังจากที่ผู้ซื้อยืนยันว่าตัวอย่างของฮอทแมนมีคุณสมบัติ ฮอทแมนสามารถส่งสินค้าตามวิธีการส่งตามสัญญา
5การยอมรับสุดท้าย - เว็บไซต์ผู้ใช้
6เนื้อหาการรับ: Hotmann จะทําตัวอย่างตามภาพวาดและชิ้นส่วนที่นํามาโดยผู้ซื้อก่อน และ Hotmann จะทําตัวอย่างให้ผู้ซื้อ
7"ถ้ามีผลิตภัณฑ์การบดติดต่อกันมากกว่า 20 รายการที่ได้รับคุณภาพ, พวกเขาจะถูกยอมรับ.
8"หลังจากเครื่องมือมาถึงโรงงานของผู้ใช้งาน ฝ่าย A จะรับผิดชอบในการถอดกระเป๋าและวางเครื่องมือ, เตรียมเครื่องพลังงานน้ํามันสปินด์และน้ํายาตัดและบดและแจ้งให้ฮอทแมนมาที่โรงงาน เพื่อการติดตั้ง ปรับแก้ไข และการรับรองสุดท้าย
9การทดสอบความแม่นของเครื่องมือ: ตามตารางการทดสอบความแม่นของเครื่องมือที่ออกโดย Hotman
10ความแม่นยําของมิติตรงกับภาพวาด
11"หลังจากที่สินค้าข้างบนผ่านการตรวจสอบ ทั้งคู่ต้องลงนามในเอกสารการรับ
12การติดตั้งและการใช้งานหลังการขาย
13โฮทแมนรับผิดชอบสําหรับการติดตั้งและบริการเปิดใช้งานทั้งหมด
14 หลังจากที่เครื่องมาถึงที่ของลูกค้า พนักงานบริการลูกค้าของ Hotman จะเริ่มติดตั้งและแก้ไขความผิดพลาดของเครื่องด้วยความช่วยเหลือของลูกค้าและการแก้ไขความผิดพลาดจะต้องเสร็จสิ้นจนกว่าเครื่องจะยอมรับโดยลูกค้า.
15 "พนักงานบริการลูกค้าของ Hotman จะอธิบายเรื่องที่ต้องการความสนใจให้ลูกค้าอย่างชัดเจนและให้การสอนฟรี เมื่อผู้ประกอบการลูกค้าไม่สามารถทําเช่นนั้นระยะเวลาการสอนโดยทั่วไปไม่เกิน 2 วัน
16 "ผู้ซื้อจะต้องแจ้ง Hotman ในครั้งแรกถ้าเขาพบความผิดพลาดใด ๆ ในเครื่องจักรระหว่างการใช้งานและ Hotman จะมาถึงโรงงานของผู้ซื้อภายใน 24 ชั่วโมง หากความผิดพลาดไม่สามารถแก้ไขโดยการสื่อสารทางโทรศัพท์.
17,Hotman รับประกันว่าอุปกรณ์จะทํางานและทํางานเป็นเวลาหนึ่งปีHotman จะซ่อมแซมหรือเปลี่ยนมันฟรี (ยกเว้นอุปกรณ์ที่ใช้ได้ เช่น ธาตุกรองน้ํามันไฮดรอลิก).
ผู้ติดต่อ: Daniel
โทร: 13790591015
