รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200 มม. | กำลังมอเตอร์ป้อนล้อเจียร: | 0.75kW |
|---|---|---|---|
| ความเร็วมอเตอร์ป้อนล้อเจียร: | 1450rpm | ความเร็วในการให้อาหารล้อบด: | 0-3m/นาที |
| มุมหมุนหัวล้อเจียร: | ±30° | เครื่องเจียรหัวล้อหมุนฟีดมอเตอร์กำลัง: | 0.75kW |
| หัวเจียรหมุนฟีดมอเตอร์ความเร็ว: | 1450rpm | ความเร็วในการหมุนของหัวล้อเจียร: | 0-3m/นาที |
| มอเตอร์หมุนหัวล้อเจียร: | 0.75kW | ความเร็วมอเตอร์หมุนหัวล้อเจียร: | 1450rpm |
| ความเร็วการหมุนหัวล้อเจียร: | 0.1-2.5 รอบต่อนาที | กำลังมอเตอร์หินเจียร: | 2.2kw |
| ความเร็วมอเตอร์ของล้อเจียร: | 1450rpm | ความเร็วของล้อเจียร: | 1450rpm |

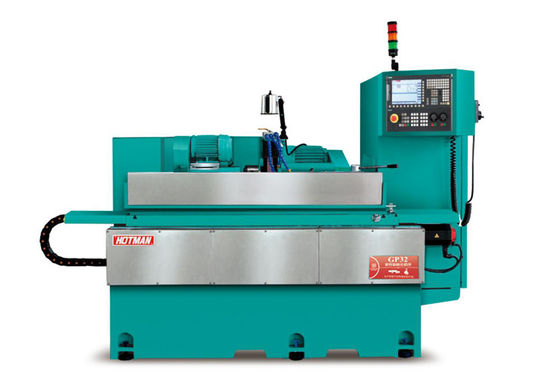

| ชื่อผลิตภัณฑ์: | เครื่องเจียรเพลาลูกเบี้ยว | ||
| เน้น: | 0.75KW เครื่องบดคัมชัฟท์,เครื่องบดคัมชัฟต์,การใช้งานที่ทนทาน Camshaft อุปกรณ์บด |
||
รายละเอียดอุปกรณ์:
1. ตัวเครื่องและส่วนประกอบหล่อขึ้นรูปด้วยเหล็กหล่อเกรดสูง Milhanna FC30 ซึ่งผ่านการอบชุบด้วยความร้อนแบบปรับสภาพเทียม จากนั้นจึงผ่านการบ่มตามธรรมชาติ ส่วนประกอบต่างๆ ผ่านการประมวลผลโดย YASDA, MITSUI SEIKI, TOSHIBA, ELB และอุปกรณ์ระดับโลกอื่นๆ ที่มีการประมวลผลแบบหนีบครั้งเดียว ขนาดความแม่นยำสามารถสูงถึงระดับไมครอน เพื่อให้มั่นใจว่าส่วนประกอบพื้นฐานของอุปกรณ์มีความแม่นยำสูง
2. รางนำเครื่องและสกรูบอลความแม่นยำสูงได้รับการหล่อลื่นอย่างต่อเนื่องด้วยระบบหล่อลื่นอัตโนมัติ เพื่อให้มั่นใจถึงอายุการใช้งานและความแม่นยำที่ยาวนานขึ้น ระบบระบายความร้อนแยกออกจากตัวเครื่องเพื่อขจัดแรงสั่นสะเทือนและการกระจายความร้อนที่ดี
3. ติดตั้งระบบขัด CNC อัตโนมัติ Siemens 828D และการพัฒนาขั้นทุติยภูมิ การสนทนาระหว่างมนุษย์กับเครื่องจักรแบบใช้งานง่าย พร้อมอุปกรณ์เสริมมากมายให้เลือก รวมถึงอุปกรณ์ขัดรูใน, อุปกรณ์วัดปลายอัตโนมัติ, อุปกรณ์วัดเส้นผ่านศูนย์กลางภายนอกอัตโนมัติ ฯลฯ
4. ระบบป้อนขัดประกอบด้วยราง V และรางเรียบที่ทำด้วยมืออย่างแม่นยำ พร้อมระบบหล่อลื่นอัตโนมัติและสกรูบอลขัดความแม่นยำระดับ C3 ซึ่งสามารถเคลื่อนที่ได้อย่างราบรื่น ความแม่นยำในการวางตำแหน่งซ้ำที่ยอดเยี่ยม และอายุการใช้งานรางที่ยาวนาน
5. การกำหนดค่ามาตรฐานของแกนหมุนล้อขัดคือโครงสร้างแบริ่งด้านหลังสี่ตัวและด้านหลังสองตัว นอกจากนี้ยังสามารถเลือกแกนหมุนแรงดันไดนามิกและสแตติกความแม่นยำสูง ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูง ความแข็งแกร่งแบบไดนามิกสูง ความต้านทานการสั่นสะเทือนที่ดี ประสิทธิภาพการขัดสูง และคุณภาพพื้นผิวการขัดที่ดี สำหรับการขัดชิ้นงานพิเศษ สามารถปรับความเร็วของล้อขัดได้ สูงสุด 3500 RPM และ 60m/s
6. ที่นั่งท้ายได้รับการออกแบบให้แข็งแกร่งและทนทาน กระบอกสูบเลื่อนเหล็กอัลลอยด์แข็งที่ฝังอยู่ในตัวเครื่องเหล็กหล่อได้รับการออกแบบมาเพื่อรองรับแกน MT4 สามารถเปลี่ยนแรงดันแจ็คของกระบอกสูบเลื่อนได้อย่างง่ายดายโดยการปรับปุ่มที่ด้านหลัง ที่นั่งท้ายแรงดันน้ำมันอุปกรณ์เสริมพิเศษพร้อมแป้นเหยียบเพื่ออำนวยความสะดวกในการขนถ่ายชิ้นงาน
7. ระบบควบคุมตัวเลข Siemens เป็นการกำหนดค่ามาตรฐาน หลังจากการพัฒนาขั้นทุติยภูมิ อินเทอร์เฟซการทำงานทั้งหมดเป็นภาษาจีน ใช้งานง่าย ติดตั้งมอเตอร์เซอร์โวประสิทธิภาพสูงของ Siemens ระบบ CNC และระบบขับเคลื่อนของอุปกรณ์มีความเข้ากันได้ดีขึ้น ในขณะเดียวกันก็มีฟังก์ชันการซ่อมแซมทรายอัตโนมัติและการชดเชยอัตโนมัติ เพื่อให้มั่นใจถึงเสถียรภาพและความแม่นยำในการป้อนและการขัด
ข้อมูลจำเพาะทางเทคนิค:
| โครงการ | หน่วย | รุ่น:FX32P-60CNC | |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดของโต๊ะ | มม. | 320 |
ระยะห่างสูงสุดระหว่าง | มม. | 600 | |
| เส้นผ่านศูนย์กลางการขัดสูงสุด | มม. | 320 | |
| โหลดสูงสุดระหว่างสองหัวใจข้างขม่อม | กก.(b) | 60(งานบน)/20 (เฉพาะหัวทำงาน) | |
| ขนาดล้อขัด (เส้นผ่านศูนย์กลาง × ความกว้าง × รู) | มม. | 455×38(32-50)×127 | |
| ความเร็วล้อขัด | รอบต่อนาที | 1650 | |
| ความเร็วเชิงเส้นสูงสุดของล้อขัด | ม./วินาที | 40(ล้อขัดความเร็วสูงสูงสุด 65) | |
| การแต่งตัวล้อขัด | มม. | ชนิดอัตโนมัติ | |
| มุมป้อน | องศา | 90 |
| ระยะป้อน | มม. | 250 | |
| ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน X | ม./นาที | 6 | |
| การป้อนแกน X ขั้นต่ำ | มม. | 0.001 | |
โครงหัว | ความเร็วแกนหมุน | รอบต่อนาที | 50-500 |
| รูปแบบแกนหมุน | พร้อมกันหรือตรงกลาง | ||
| ข้อมูลจำเพาะของปลอก | MT-4 | ||
ที่นั่งท้าย | ระยะยืดไสลด์อัตโนมัติ | มม. | 40 |
| ข้อมูลจำเพาะของปลอก | MT-4 | ||
โต๊ะทำงาน | ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกน Z | ม./นาที | 8 |
| การป้อนแกน Z ขั้นต่ำ | มม. | 0.001 | |
| ระยะการเดินทางสูงสุด | มม. | 550 | |
| มุมการหมุน | องศา | + 6/-9 | |
| มอเตอร์แกนหมุนล้อขัด | กิโลวัตต์ | 3.75/5.5 |
| มอเตอร์ป้อนแกน X (เซอร์โว) | กิโลวัตต์ | 2.2 | |
| มอเตอร์ป้อนแกน Z (เซอร์โว) | กิโลวัตต์ | 2.2 | |
| มอเตอร์แกนหมุนโครงหัว | กิโลวัตต์ | 0.75 | |
| มอเตอร์ปั๊มระบายความร้อน | กิโลวัตต์ | 0.75 | |
| มอเตอร์น้ำมันหล่อลื่น | กิโลวัตต์ | 0.25*2 | |
| มอเตอร์ปั๊มน้ำมันท้าย | กิโลวัตต์ | 0.75 | |
| น้ำหนักเครื่องสุทธิ | กก. | 3300 |
| น้ำหนักเครื่องรวม | กก. | 3500 | |
| ขนาดบรรจุภัณฑ์ (ยาว * กว้าง * สูง) | มม. | 2800*2000*2000 | |
(1) แกนหมุนศูนย์ทำงานแบบเคลื่อนย้ายได้พร้อมตัวเข้ารหัส Renishaw ในตัว
(2) ความจุโหลดของหัวจับ 150Nm
(3) แบริ่งลูกปืนสัมผัสมุมความแม่นยำ
(4) ความกลม≤1μm
(5) มุมหมุนขนาดใหญ่
(6) ของเหลวหล่อเย็นตรงกลาง
(7) ขับเคลื่อนด้วยมอเตอร์ซิงโครนัสแม่เหล็กถาวร
(8) ฟังก์ชันหยุดการวางตำแหน่ง
หัวทำงานที่มีความแข็งแกร่งสูงพร้อมศูนย์ทำงานแบบเคลื่อนย้ายได้ ได้รับการรองรับโดยแบริ่งลูกปืนสัมผัสมุมความแข็งแกร่งสูงและความแม่นยำสูง และแบริ่งลูกกลิ้งเรียว ซึ่งทำให้แกนหมุนมีความเสถียรและแข็งแกร่งที่สุด
ใช้หัวจับกรวย MT-4 ในแกนหมุน โดยมีรูตรงกลาง φ24 มม. ซึ่งอุปกรณ์แรงดึงของตัวยึดสามารถผ่านได้ รวมถึงของเหลวหล่อเย็น
หัวทำงานขับเคลื่อนด้วยมอเตอร์เซอร์โว AC ดิจิตอล Sodick พร้อมความเร็วแปรผัน สามารถขัดชิ้นส่วนที่ไม่สม่ำเสมอได้ เนื่องจากการวางตำแหน่งแกนหมุนที่รวดเร็วและแม่นยำ และแกน X และแกน C แบบโต้ตอบ
2. การออกแบบหัวทำงานที่ยืดหยุ่น:
หัวทำงานได้รับการแก้ไขบนฐานหมุน โดยมีมุมหมุน -45° ถึง +45°
ของเหลวหล่อเย็นถูกกระจายไปยังหัวทำงาน, ท้าย และหัวล้อขัดผ่านตัวกระจาย เพื่อรักษาเครื่องให้มีความเสถียรทางความร้อนให้มากที่สุด
ขอบของข้อมูลอ้างอิงโต๊ะทำงานได้รับการออกแบบให้อยู่ใต้ศูนย์กลางแกนหมุน ซึ่งสามารถหลีกเลี่ยงความร้อนของของเหลวหล่อเย็นที่มีผลต่อโต๊ะทำงาน หัวทำงานติดตั้งอุปกรณ์ลอยตัวด้วยอากาศ
3. ซอฟต์แวร์ขัด CNC ระดับมืออาชีพที่พัฒนาโดย Hotman และ Lynuc:
