GP32 ความแข็งแรงสูงและฐานคุณภาพสูง

ความแข็งแรงสูงและฐานคุณภาพสูง

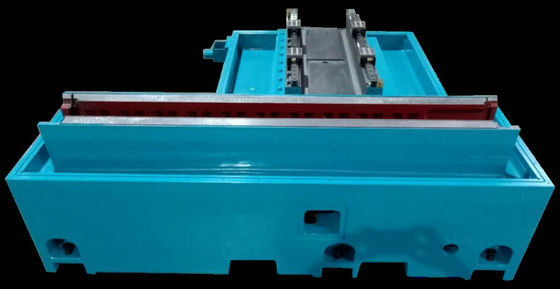

1. แนวทางการออกแบบของฐานเครื่องจักรและโครงสร้างหลัก

ระหว่างการบด สิ่งสําคัญที่สุดคือการรักษาความแม่นยํา ซึ่งขึ้นอยู่กับผลงานของความมั่นคงทางความร้อนมากกว่าการป้องกันการสั่นเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก, แต่การนําความร้อนที่ดีมากเมื่อเทียบกับหินแกรนิตที่สร้างโดยมนุษย์ มีเกิดความร้อนมากระหว่างการบดเครื่องเก็บอยู่ในสภาพความร้อนที่มั่นคง.

ส่วนส่วนหลักของโครงสร้างทั้งหมดถูกทําจากเหล็กเหล็กหรือเหล็กเหล็กระดับสูง รวมถึงหัวล้อ, หัวงาน, หัวหาง, สปินด์ลล์, และตัวถือเบอร์ที่ให้ความมั่นใจว่าร่างกายของเครื่องจักรที่มีวัสดุต่อเนื่องและคล้ายกันและความมั่นคงทางความร้อนที่มั่นคง

การเปลี่ยนแปลงความร้อนใด ๆ ที่เกิดขึ้นในเวลาสั้น ๆ จะถูกชดเชยผ่านฐานเครื่องเหล็กเหล็กเหล็ก ซึ่งดีกว่าเครื่องที่ทําจากเหล็กหรือหินแกรนิตที่มนุษย์ทํา

นอกจากนี้ โครงสร้างเหล็กเหล็กมีความแข็งแรงสูง และการดูดซึมความสั่นสะเทือนที่ดี ผลงานที่ดีกว่าหินแกรนิตที่สร้างโดยมนุษย์

2. การนําทางด้านยาว (แกน Z) และแนวราบ (แกน X) การสนับสนุนเต็ม

พื้นที่รองรับโต๊ะทํางานมีรูปร่าง V ในด้านหนึ่งและเรียบในด้านอื่น และโครงสร้างนี้มีความแข็งแรงที่ดีและความจุภาระหนักพื้นที่เลื่อนถูกนํามาใช้ในการถล่มมือสําหรับความละเอียดสูงการนําทางเลื่อนถูกเคลือบด้วย Turcite® ผิวเคลือบ, ซึ่งเป็นการเลื่อนตัวเอง, และยังมีสัมพันธ์การขัดแย้งที่ต่ํามาก.

3หมุนและสกรูลูกกลม:

หมุนยางความแม่นยําสูงสุดถูกใช้ในโต๊ะทํางาน (แกน Z) ร่วมกับสกรูลูกกลมความแม่นยําสูงและลูกหมัดของมาตรฐาน THK ญี่ปุ่น

4.การนําทางการให้อาหารแนวราบ (แกน X การให้อาหารหัวล้อ)

5.ความซ้ําซ้ําในแกน X และความแม่นยําในการตั้งตําแหน่ง (Renishaw laser interferometer):

 การนําเชิงเส้นใช้ในแกน X ท่าออนไลน์ เพื่อให้แน่ใจว่าการเคลื่อนไหวเชิงเส้นของความแม่นยําสูงและต่ํา

การขัดแย้ง.แนวทางเลื่อนชนิดม้วนมีความจุภาระที่สูงมาก.มอเตอร์เส้นโซดิกสามารถกําจัดการสั่นสะเทือนระหว่างการเคลื่อนที่ผ่านการเปลี่ยนแม่เหล็ก.แรงผลักดันสูงสุดในเวลาสั้น: 1660-3060Nไฮเดนเฮินปริมาตรการเรตติ้งเส้นขันกับความละเอียดของระดับนาโน, รับประกันความแม่นยําของการให้อาหารของแกน X, เพื่อลดความผิดพลาดการแทรก.

6หัวบดที่มีความละเอียดสูงและความแข็งแรงสูง

คําอธิบายของอุปกรณ์:

1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน

2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น

4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน

5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.

6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน

7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.

ข้อมูลการใช้งาน:
