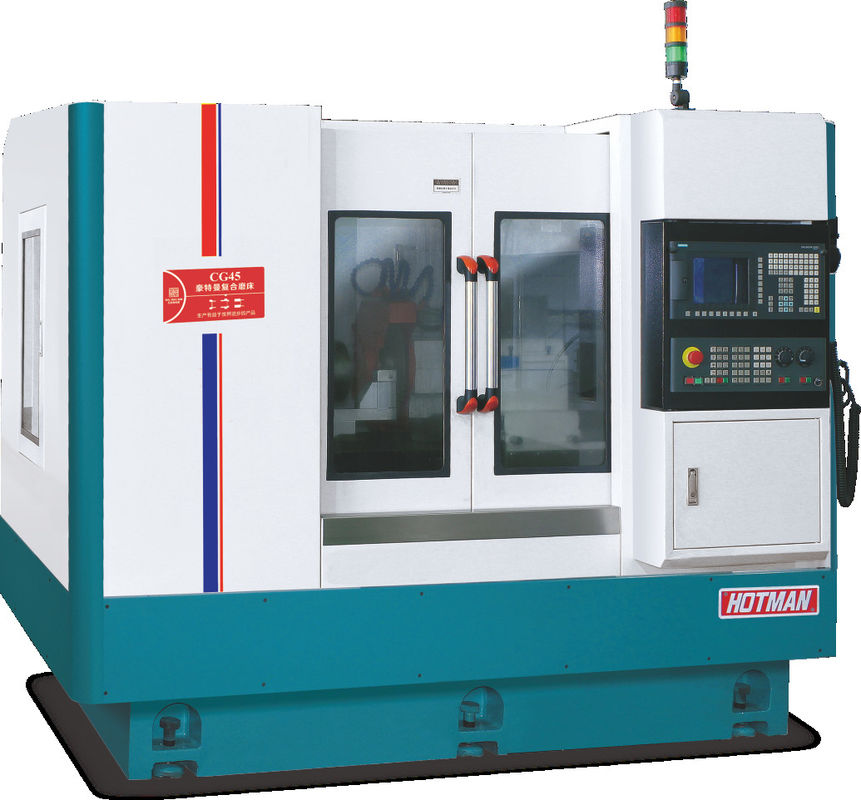

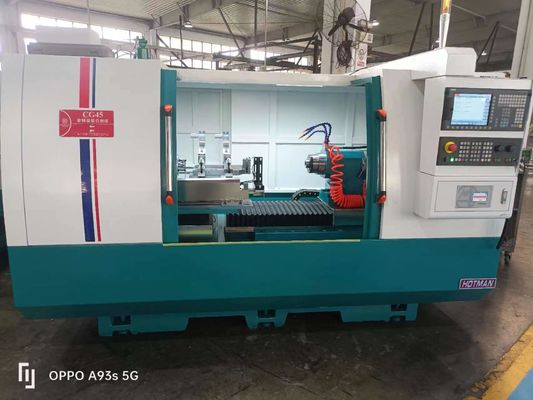

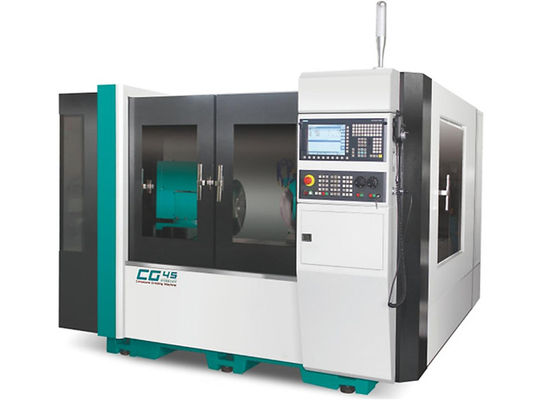

เครื่องบดอุตสาหกรรมทั่วไป เครื่องบด CNC ทนทานการใช้งาน CG45

เครื่องบดทั่วไป -CG45

คําอธิบายของอุปกรณ์:

1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน

2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น

4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน

5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.

6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน

7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.

ข้อมูลการใช้งาน:

คําอธิบายของเครื่อง:

1.ฐานเครื่องจักรและส่วนส่วนหลักของโครงสร้าง:

ฐานเครื่องจักรและชิ้นส่วนโครงสร้างหลักประกอบด้วย meehanite (ฉีดเชื้อ) เหล็กเหล็กเหล็ก FC-30 หลังจากการรักษาความร้อนปกติ, ฐานเหล็กเหล็กเหล็กและชิ้นส่วนจะอยู่สําหรับการรักษาการแก่ตัวธรรมชาติ.ฐานเหล็กเหล็กและส่วนหลักถูกแปรรูปในเครื่องจักรชั้นนําของโลกเช่น YASDA, MITSUI SEIKI, TOSHIBA, ELB ฯลฯ ในเวลาหนึ่ง clamping ที่ให้แน่ใจว่าความแม่นยําสูงของเครื่องบดในระดับไมครอน

2ระบบหล่อลื่นกลางอัตโนมัติ:

ระบบหล่อลื่นแบบกลางอัตโนมัติหล่อลื่นเครื่องนําเส้นและลูกกลิ้งบอลอย่างต่อเนื่อง ซึ่งทําให้อายุการใช้งานยาวนานและแม่นยําสูงและระบบปรับปรุงความเย็นถูกแยกออกด้วยฐานเครื่องจักรซึ่งกําจัดการสั่นสะเทือน และช่วยให้การกระจายแสงความร้อน

3ระบบอัตโนมัติ:

การกั้นในครั้งเดียว รวมถึงการกั้นส่วนในครั้งเดียว การบดวงกลมภายใน การบดวงกลมภายนอก การบดพื้นผิวปลาย การบดโคน การบดโปรไฟล์ และการบดสารประกอบในเครื่องเดียว

อุปกรณ์พร้อมกับระบบ CNC Siemens เป็นมาตรฐาน และหน่วยทางเลือกมากมาย เช่น อุปกรณ์หมุนหัวงานอัตโนมัติ อุปกรณ์วัดกว้างอัตโนมัติ อุปกรณ์วัดพื้นที่ปลายอัตโนมัติเครื่องกรองแผ่นกระดาษแม่เหล็ก (สําหรับการบดหมอน), และเก็บหมอกน้ํามัน เป็นต้น

4. หัวหินหมุนด้วยมือ:

สําหรับการบดโคนภายนอกและโคนภายใน หัวสต็อปสามารถหมุนด้วยมือ

5. หัวหินหมุนโดยอัตโนมัติ (ไม่จํากัด)

เป็นตัวเลือกดีดีแม่นยํามอเตอร์ (การขับเคลื่อนโดยตรง) และ Heidenhain กําหนดการเครือข่าย, ซึ่งสามารถขับเคลื่อนหัวสต็อคอย่างแม่นยําผ่านระบบ CNC.มันเป็นที่เหมาะสมมากสําหรับโคนภายนอกและโคนภายในการบด.

เครื่องยนต์ DD (การขับขี่โดยตรง) (ไม่จําเป็น)

6หมุนล้อ:

สปินด์ล้อเลื่อยภายนอกที่กําหนดเองใช้เบอร์ระดับความละเอียดสูง FAG ที่สามารถหล่อลื่นตัวเองและบํารุงรักษาได้ง่ายซึ่งนํามาซึ่งอายุการใช้งานที่ยาวนานมาก.ความเร็วหมุนของ spindle ความแข็งแรงสูงและความแม่นยําสูงสามารถปรับเพื่อเพิ่มความเร็วเส้น เมื่อจําเป็นซึ่งสามารถป้องกันการสะท้อนกับสปินด์ภายนอก.

7ระบบ CNC:

ระบบ CNC ของซีเมนส์ถูกนําไปใช้ในเครื่องบด และหลังจากการพัฒนาต่อมาสําหรับความเข้ากันได้ดีขึ้นระหว่างระบบควบคุมและระบบขับเคลื่อน, เครื่องยนต์เซอร์โวประสิทธิภาพสูงของซีเมนส์ถูกใช้ ระบบมีเครื่องแต่งล้ออัตโนมัติและประสิทธิภาพออฟเฟสอัตโนมัติ, ซึ่งทําให้แน่ใจว่าความแม่นยําและความมั่นคงของการให้อาหารและการบด.

8หน่วยที่กําหนดเอง:

การบดด้านนอก + การบดด้านใน การบดด้านนอกตรง + การบดด้านใน

9. การวัดเส้นผ่าตัดภายนอกและการวัดพื้นที่ปลายตามสั่ง:

(Marposs) การวัดกว้างภายนอก การวัดและออฟสเตทในเวลาจริง (Marposs) การวัดพื้นที่ปลายMeasure and offset                                                                                                                                                                                                 in real  time

9วิธีการบด:

ทําการบดวงกลมภายใน, การบดโคนภายใน, การบดวงกลมภายนอก, และการบดพื้นผิวปลายในเครื่องเดียว
