รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200-400มม | กำลังมอเตอร์หินเจียร: | 7.5กิโลวัตต์ |
|---|---|---|---|
| ความเร็วของล้อเจียร: | 1450rpm | สูงสุด เส้นผ่านศูนย์กลางการบด: | 400มม |
| Max. สูงสุด Grinding Length ความยาวบด: | 1000 มม | ขนาดโดยรวม: | 1700 × 1400 × 1700 มม. |
| พลังงาน: | 380V/50เฮิร์ต | ชื่อสินค้า: | เครื่องบดทรงกระบอก |
| ความเร็วตาราง: | 0.1-10ม./นาที | มุมหมุนโต๊ะ: | ±30° |
| ความเร็วการหมุนโต๊ะ: | 0.1-1.5rpm | ประเภท: | เครื่องบด |
| น้ําหนัก: | 2500กก | กำลังมอเตอร์หัวงาน: | 2.2KW |
| เน้น: | 7เครื่องบดกระบอกขนาด.5KW,เครื่องบดกระบอก 0.1m/Min,เครื่องบดกระบอก CNC 10m/Min |
||

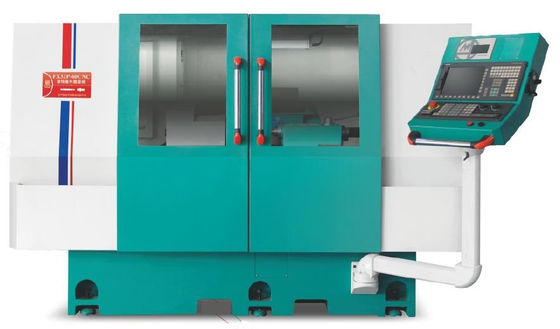

เครื่องบดกระบอก FX32P-60CNC
คําอธิบายของอุปกรณ์:

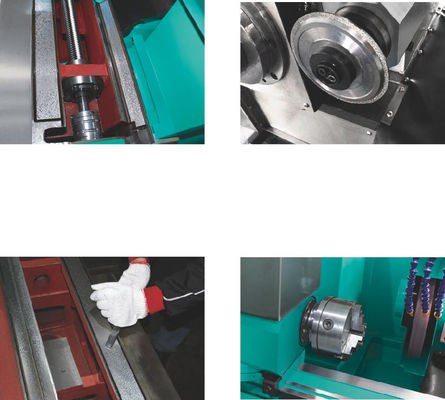

1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นสะเทือนที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
|
อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง |
กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
|
ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) |
mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
|
ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว |
m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
|
รายละเอียดของนิ้ว |
MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ |
mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว |
m/min | 8 |
|
ขั้นต่ําของอาหารในแกน z |
mm | 0.001 | |
|
ขนาดการเดินทางสูงสุด |
mm | 550 | |
|
มุมหมุน |
กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด |
KW | 3.75/5.5 |
|
มอเตอร์อาหารแกน X (เซอร์โว) |
KW | 2.2 | |
|
มอเตอร์อาหารแกน Z ( servo) |
KW | 2.2 | |
|
เครื่องยนต์หมุนกรอบหัว |
KW | 0.75 | |
|
มอเตอร์ปั๊มเย็น |
KW | 0.75 | |
|
เครื่องยนต์น้ํามันย่อย |
KW | 0.25*2 | |
|
มอเตอร์ปั๊มน้ํามันหาง |
KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
|
ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) |
mm | 2800*2000*2000 | |
