| แกน: | 3 แกน | ระบบควบคุม: | ซีเอ็นซีคอนโทรล |
|---|---|---|---|
| ระบบทำความเย็น: | อากาศเย็น | ขนาด: | 4ม.x4ม.x2ม |
| ระบบขับเคลื่อน: | เซอร์โวมอเตอร์ | โหลดสูงสุด: | 2,000กก |
| ความเร็วสูงสุด: | 20ม./นาที | ความแม่นยำของตำแหน่ง: | ±0.02มม |
| พลังงาน: | AC380V/50Hz | ชื่อสินค้า: | เครื่อง CNC โครงสำหรับตั้งสิ่งของ |
| ระบบป้องกัน: | หยุดฉุกเฉิน | การทำซ้ำ: | ±0.01มม |
| ความเร็วแกน: | 24,000 รอบต่อนาที | ขนาดโต๊ะ: | 2ม.x3ม |
| น้ําหนัก: | 3,000Kg | ||
| เน้น: | ชนิดแกนท์รี่ทนทาน CNC,ประเภท Gantry CNC Antiwear,เครื่องจักร CNC แบบ Gantry ใหญ่หลายฉาก |
||

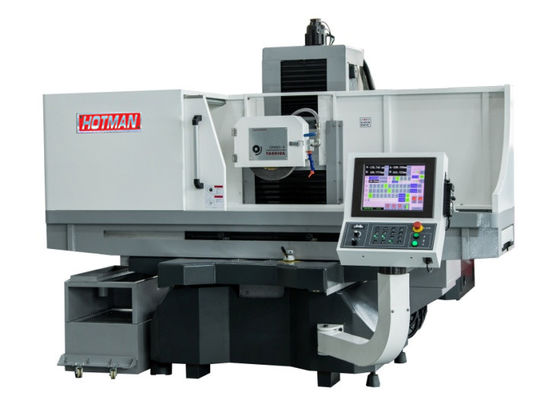

เครื่องบดพื้นผิวแกนทรี FXGS-4080AHR
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

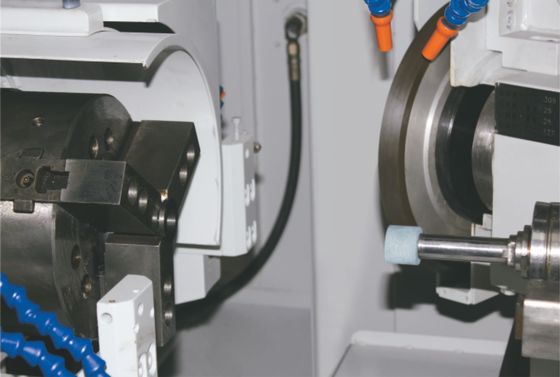

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
1. ความละเอียดสูง เครื่องบดพื้นผิว รายละเอียดและปารามิเตอร์:
| ไม่ | โครงการ |
หน่วย |
รูปแบบ: FXGS-4080AHR |
| 1 |
พื้นที่โต๊ะ |
mm | 400×800 |
| 2 |
พื้นที่บดสูงสุด |
mm | 440×860 |
| 3 |
ความจุสูงสุดของโต๊ะทํางาน |
กิโลกรัม | 250 |
| 4 |
ระยะทางสูงสุดจากโต๊ะไปยังศูนย์กลางของสปินด์ |
mm | 600 |
| 5 |
ความเร็วของโต๊ะ |
m/min | 1-25 |
| 6 |
อัตราการให้อาหารแบบอัตโนมัติ |
mm / feed | 0.1-35 |
| 7 |
วงล้อมือด้านหน้าและด้านหลังตามสภาวะ |
mm | 0.02 |
| 8 |
ทุกรอบของล้อมือ |
mm | 5 |
| 9 |
ปริมาณการเคลื่อนไหวเร็วไปข้างหน้าและย้อนหลัง |
mm / นาที | 1500 |
| 10 |
อัตโนมัติการให้อาหารขึ้นและลง |
mm / feed | 手动 |
| 11 |
มือล้อขึ้นและลงทุกขนาด |
mm | 0.005 |
| 12 |
ทุกรอบของล้อมือ |
mm | 1 |
| 13 |
การเคลื่อนไหวขึ้นและลงอย่างรวดเร็ว |
mm / นาที | 240 |
| 14 |
เครื่องยนต์สปินด์ |
HP | 7.5HP4P |
| 15 |
ความเร็วของล้อเลื่อย 50HZ |
rpm | 1500 |
| 16 |
ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) |
mm | Φ355 × 38 × Φ127 |
| 17 |
เครื่องยนต์ถัง |
HP | 1HP6P |
| 18 |
มอเตอร์ด้านหน้าและด้านหลัง |
HP | 1/2HP6P |
| 19 |
ความหยาบของพื้นผิวที่ดีที่สุด |
อืม | Ra< 0.2 |
| 22 |
มอเตอร์ด้านบนและด้านล่าง |
HP | 1HP6P |
| 23 |
เครื่องยนต์ถังน้ํามันเล็บ |
HP | 1/2HP6P |
| 24 |
ปั๊มหล่อลื่น |
HP | 1/4 ((4P) |
| 25 |
ปั๊มน้ําเย็น |
HP | 1/4 ((2P) |
| 26 |
น้ําหนักสุทธิ (ประมาณ) |
กิโลกรัม | 3500 |
| 27 |
น้ําหนักรวม (ประมาณ) |
กิโลกรัม | 4000 |
| 28 |
ขนาดบรรจุ (L × W × H) |
mm | 2500 × 1890 × 2300 |
