รายละเอียดสินค้า:
การชำระเงิน:
|
| แกน: | 3 แกน | ระบบควบคุม: | ฟานัค 0i-MD |
|---|---|---|---|
| ระบบเย็น: | การเย็นอากาศ | อัตราการป้อน: | 1-10000มม./นาที |
| โหลดสูงสุด: | 1000กก | ชื่อ: | เครื่อง CNC โครงสำหรับตั้งสิ่งของ |
| ความแม่นยำของตำแหน่ง: | 0.005มม | พลัง: | AC380V/50Hz |
| ความซ้ํา: | 0.005มม | แกนหมุน: | แกนหมุนความเร็วสูง |
| ความเร็วแกน: | 0-24000rpm | ขนาดตาราง: | 2000มม. x 1500มม |
| การท่องเที่ยว: | แกน X: 2000 มม. แกน Y: 1500 มม. แกน Z: 500 มม. | ประเภท: | เครื่องซีเอ็นซี |
| น้ําหนัก: | 5000กก | ||
| เน้น: | เครื่อง CNC 3 แกน Gantry,เครื่องแกนทรี CNC 380V,เครื่องบดพื้นผิว Gantry ที่ทนทานต่อการกัดกร่อน |
||

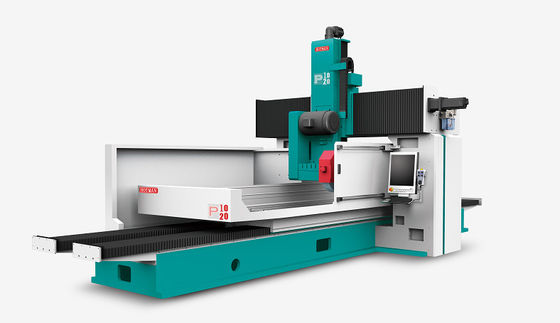

เครื่องบดพื้นผิว gantry P1020
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาระดับรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวสูงประสิทธิภาพของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
เลขปริมาตรเทคนิค:
| ไม่ | รายการ | UNIT | รูปแบบ: P1020 |
| 1 | พื้นที่โต๊ะทํางาน | mm | 1000 × 2000 |
| 2 | พื้นที่บดสูงสุด | mm | 1400×2300 |
| 3 | หนุนสูงสุดของโต๊ะทํางาน | กิโลกรัม | 5000 |
| 4 | ระยะทางจากโต๊ะไปยังศูนย์กลาง spindle | mm | 250-1250 |
| 5 | ความเร็วของโต๊ะทํางาน | m/min | 1-25 |
| 6 | การให้อาหารแบบอัตโนมัติ | mm / feed | 0.1-35 |
| 7 | ล้อมือด้านหน้าและด้านหลัง | mm | 0.001 |
| 8 | ทุกรอบของล้อมือด้านหน้าและด้านหลัง | mm | 0.1/1/10 |
| 9 | การเคลื่อนไหวอย่างรวดเร็ว | mm / นาที | 3000 |
| 10 | การให้อาหารอัตโนมัติขึ้นและลง | mm / feed | 0.001-0.099 |
| 11 | แต่ละขนาดของล้อมือด้านบนและด้านล่าง | mm | 0.001 |
| 12 | มือล้อขึ้นและลงทุกขนาด | mm | 0.20 |
| 13 | การเคลื่อนไหวขึ้นและลงอย่างรวดเร็ว | mm / นาที | 240 |
| 14 | เครื่องยนต์สปินด์ | kw | 18.5 |
| 15 | ความเร็วของล้อเลื่อย 50HZ | rpm | 1500 |
| 16 | ความเร็วของล้อบด | mm | Φ500 × 50-100 × Φ203 |
| 17 | มอเตอร์ด้านหน้าและด้านหลัง | KW | 1.8 |
| 18 | มอเตอร์ด้านบนและด้านล่าง | KW | 1.5 |
| 19 | เครื่องยนต์ถังน้ํามันเลื่อน | KW | 1/2 |
| 20 | ปั๊มหล่อลื่น | KW | 1/4 |
| 21 | ปั๊มน้ําเย็น | KW | 1/4 |
| 22 | น้ําหนักสุทธิ (ประมาณ) | กิโลกรัม | 21500 |
| 23 | น้ําหนักรวม (ประมาณ) | กิโลกรัม | 22500 |
| 24 | ขนาดบรรจุ (L × W × H) | mm | 5500 × 3000 × 3100 |
