รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200-400มม | กำลังมอเตอร์ป้อนล้อเจียร: | 1.5-3KW |
|---|---|---|---|
| ความเร็วในการให้อาหารล้อบด: | 0-3000มม./นาที | กำลังมอเตอร์หินเจียร: | 7.5-15กิโลวัตต์ |
| ความเร็วของล้อเจียร: | 3000-6000rpm | กำลังมอเตอร์ป้อนแกนล้อเจียร: | 1.5-3KW |
| ความเร็วในการป้อนแกนล้อเจียร: | 0-3000มม./นาที | กำลังมอเตอร์แกนล้อเจียร: | 2.2-4kW |
| ความเร็วแกนหมุนของล้อเจียร: | 0-6000rpm | การเดินทางแกนล้อเจียร: | 0-200มม |
| กำลังมอเตอร์เคลื่อนที่แกนหมุนของล้อเจียร: | 0.75-1.5กิโลวัตต์ | ความเร็วการเคลื่อนที่ของแกนล้อเจียร: | 0-3000มม./นาที |
| ประเภท: | เครื่องเจียรเครื่องมือ CNC | ||
| เน้น: | 1เครื่องบดเครื่องมือ CNC ขนาด.5KW,เครื่องบดเครื่องมือ CNC 3KW,เครื่องบดเครื่องมือ CNC หลายฟังก์ชัน |
||

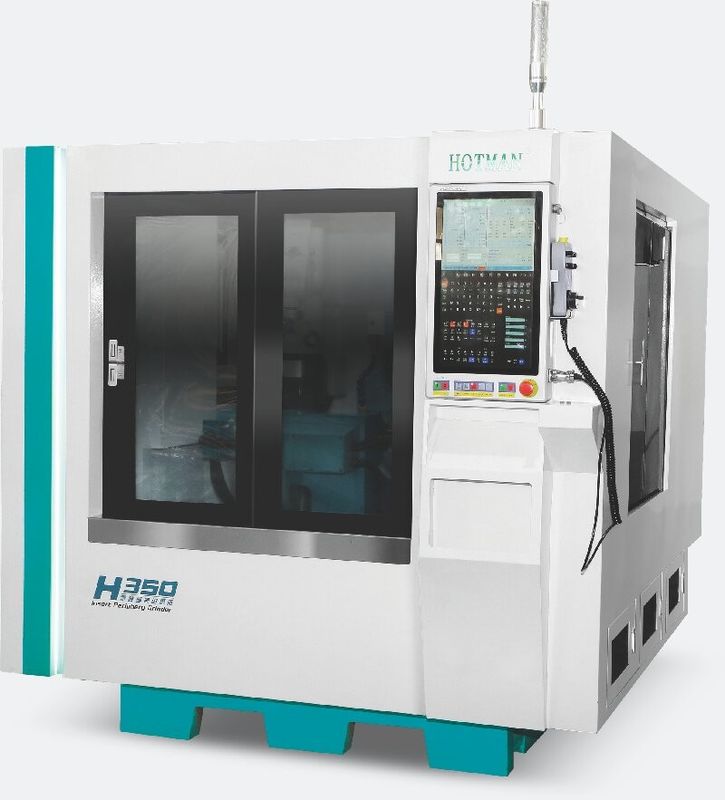

เครื่องบดเครื่องใส่ H350
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
| กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
ระยะทางสูงสุดระหว่าง | mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
| มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
กรอบหัว | ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
ที่นั่งท้าย | ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
โต๊ะทํางาน | อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
| เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
| น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
1ปรับตัวได้หลายรูปแบบ
พิเศษสําหรับเหล็กเหล็กแข็ง / เซรามิค / CBN การบดใบมีดจากวัสดุเท่ากัน
ความยาวของแกน X: 100mm
ความยาวของแกน Z: 120mm
2อุปกรณ์การปรับแต่งออนไลน์: ล้อเลื่อยสามารถปรับแต่งระหว่างการปรับแต่ง, หมุนไฟฟ้าขับเคลื่อนล้อเลื่อยเพื่อซ่อมแซมโดยอัตโนมัติและ servo สกรูขับเคลื่อนการให้อาหารไปข้างหน้าและด้านหลัง.
3.ออฟไลน์เครื่องแต่ง: มันสามารถทําการซ่อมแซมหน้าปลาย, การให้อาหารการขับเคลื่อน spindle มอเตอร์, และความเร็วสูงสุดคือ 8000 rpm.
4ล้อบด: ความละเอียดของวัสดุควรถูกเปลี่ยนไปตามความต้องการของชิ้นงานที่แตกต่างกันพลังงานคือ 10KW และทอร์คคือ 52Nm.
5.DD มอเตอร์ขับเคลื่อน spindle เพื่อหมุนและควบคุมการหมุน 360 ° ของชิ้นงาน. มันสามารถบดชิ้นงานในทุกทิศทาง, และมุมหมุนสามารถควบคุมอย่างแม่นยํา.
6.ชนิดกระบอก" Keenes เซ็นเซอร์สัมผัสโดยไม่มีอุปกรณ์ขับเคลื่อนให้การตรวจจับออนไลน์; เพื่อบรรลุระดับความละเอียดที่สูงสุดเท่ากัน, ความละเอียด 3μm, ความละเอียด 0.5μmมันสามารถดําเนินการอย่างมั่นคงการวัดความแม่นยําสูง, และตรวจสอบค่าอนุญาตก่อนการบดหยาบของรูปแบบต่าง ๆ ของผลิตภัณฑ์การคํานวณฟังก์ชันของความแตกต่างความหนาและความแตกต่างความสูงของใบที่แตกต่างกัน.
