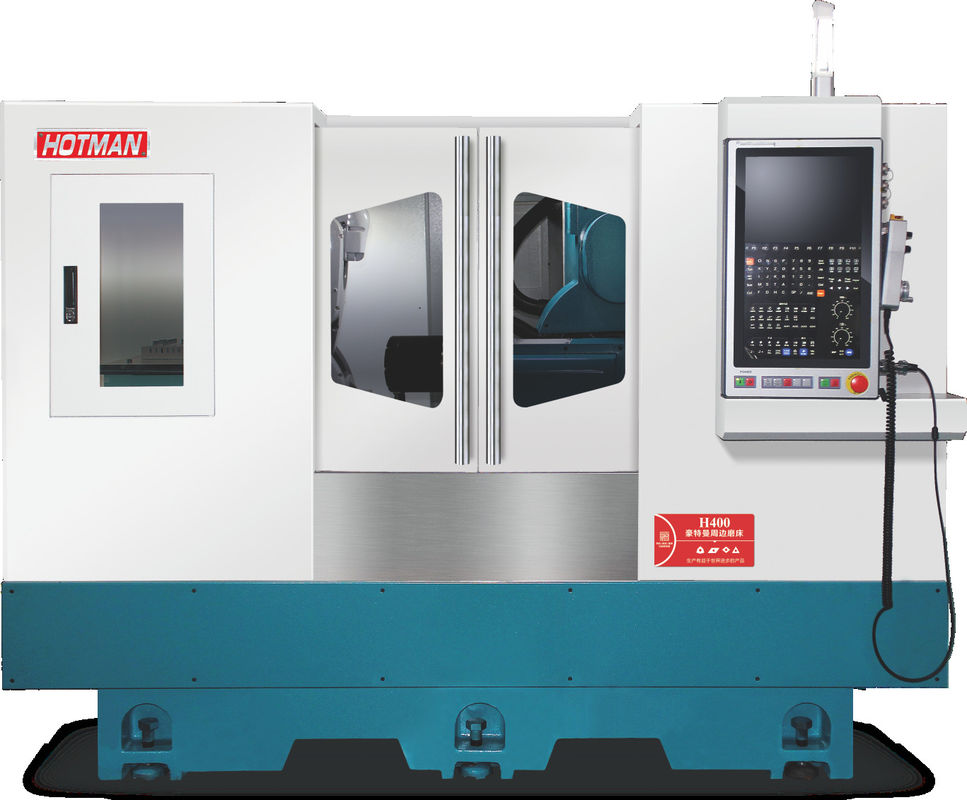

H400 Hotman อุตสาหกรรม CNC เครื่องบดโปรไฟล์

ใส่เครื่องบด Mechanism ความแม่นยํา H400

คําอธิบายของอุปกรณ์:

1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน

2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น

4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน

5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.

6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน

7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.

ข้อมูลการใช้งาน:

การปรับแต่งแบบคอมแพคต์/แข็งแรงสูง/น่าเชื่อถือ:

1.หมุนล้อการบด - รับรองความแม่นยําสูงหมุนหมุนยนต์แม่เหล็กถาวร

●การทํางานที่มั่นคง ความเร็วสูง ไม่มีการสั่นสะเทือน ความเร็วต่ํา ไม่มีการแสลง ความเร็วของสปินด์≤0.002mm

● พลังงานสูง, ทอร์คสูง พลังงานขนาด 10 kw, ทอร์ค 52 nm, ผลงานการบดที่แข็งแรง

●กลไกปรับปรุงความเย็นระบวนการภายใน, สายที่มั่นคงนานมาก

● อุปกรณ์ ปิด ก๊าซ ด้านหน้า ป้องกัน ฝุ่น และ กัน น้ํา ได้ อย่าง มี ประสิทธิภาพ

2เครื่องมือเครื่อง:

โครงสร้างเตียงเหล็กเหล็กเหล็กอ่อนที่มีความแข็งแกร่งสูง

ความสามารถในการดูดซึม, เพิ่มความแม่นยําของเครื่องมือ

เตียงใช้การออกแบบระนาบที่ชัน ซึ่งส่งผลต่อการระบายน้ํามันในเวลาที่ถูกต้อง และหลีกเลี่ยงปรากฏการณ์การรั่วไหลและรั่วไหลของน้ํามันเพื่อรักษาเครื่องให้สะอาดและเรียบร้อย

การออกแบบฐาน Z-axis และเตียงที่บูรณาการหลีกเลี่ยงความผิดพลาดของการสะสมของการประกอบแบบแบ่งแบบดั้งเดิม ทําให้โครงสร้างของเครื่องมีเหตุผลมากขึ้น

3.แกน C:

เครื่องยนต์หมุนแรงหมุนของชิ้นงาน, ทอมปอร์ตขนาด 30Nm, ความแม่นยําการตั้งตําแหน่ง 7 แอควินาที, ความเร็วสูงสุด 120rpm, การหมุน 360 °

4.แกน X และแกน z:

เทคโนโลยีการขับเคลื่อนตรงของมอเตอร์เส้นตรงที่ก้าวหน้า ลดความผิดพลาดและการสกัดที่เกิดจากการส่งเครื่องกล โดยการตอบสนองแบบปิดวงจรเต็ม

นําโดยเส้นขัดกรอบ เพื่อให้ความเร็วการตอบสนองของแต่ละแกน และการทํางานความเร็วสูง เพื่อให้ได้ความแม่นยําสูงและประสิทธิภาพสูง

ขับเคลื่อนโดยมอเตอร์เส้นภายใน, แผ่นสไลด์การโยนเคลื่อนไปข้างหน้า, หลัง, ซ้ายและขวาผ่านรถเลื่อนการนํา roller เพื่อควบคุมตําแหน่งของล้อบด,และจากนั้นการบดชิ้นงาน.

5แกน B:

เครื่องยนต์หมุนของเครื่องหมุนหัวทํางาน, ทอมปอร์ตขนาด 500Nm, ความแม่นยําในการตั้งตําแหน่ง 7 แอร์ควินาที, ความแม่นยําในการซ้ํา 2 แอร์ควินาที, ความเร็วหมุน 60 ~ 120 rpm, ระดับการป้องกัน IP67,ทําให้เกิดการหมุน 360°.
