รายละเอียดสินค้า:
การชำระเงิน:
|
| คอนโทรลเลอร์: | ฟานัค 0i-TD | ระบบหล่อเย็น: | ใช่ |
|---|---|---|---|
| วัสดุ: | โลหะ | เส้นผ่านศูนย์กลางการหมุนสูงสุด: | 200มม |
| ความยาวการหมุนสูงสุด: | 300 มม. | ชื่อสินค้า: | เครื่องหมุน CNC ความแม่นยํา |
| กำลังมอเตอร์แกนหมุน: | 7.5กิโลวัตต์ | ความเร็วแกน: | 6000rpm |
| เทเปอร์เทเปอร์: | ภูเขา4 | การเดินทางของ Tailstock: | 200มม |
| ความจุนิตยสารเครื่องมือ: | 12 ชิ้น | ก้านเครื่องมือ: | บีที40 |
| อัตราการป้อนแกน X/Z: | 10/15ม./นาที | X/Z Axis รวดเร็ว: | 20/30ม./นาที |
| การเดินทางแกน X / Z: | 200/300มม | ||
| เน้น: | โลหะแม่นยํา CNC Lathe,ความแม่นยํา CNC Lathe ทนทานการใช้งาน,เครื่องหมุนอัตโนมัติ CNC ที่ใช้ได้ |
||

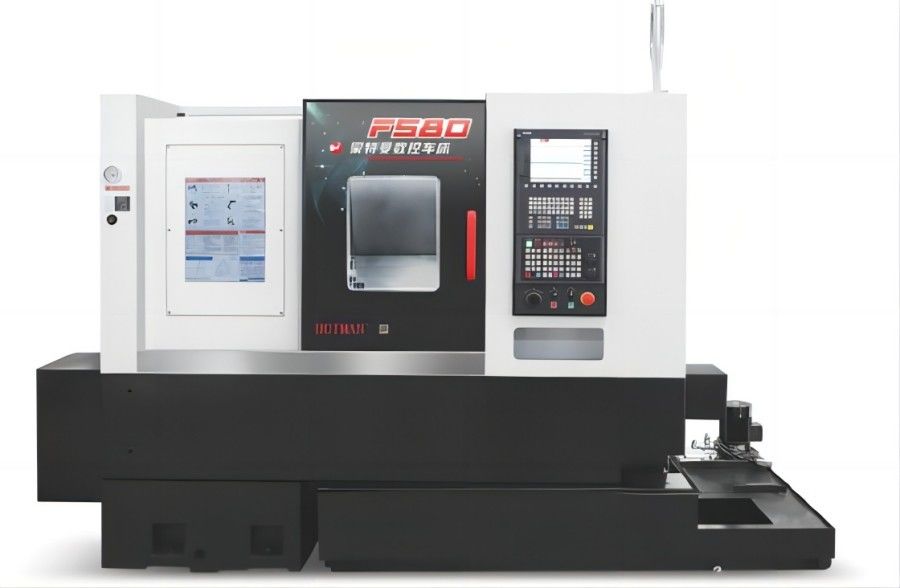

CNC Lathe ความแม่นยํา F580
1การตัดหนัก: สปินด์และหอเครื่องมือความแข็งแรงสูง
2.F580A พร้อมเก้าอี้ท้ายที่สามารถวางโปรแกรมได้ด้วยเซอร์โว
●หลอดสปินด์รับรองหลอดสปินด์ลูกกลมระดับความละเอียดสูงที่นําเข้าโดยใช้เครื่องพิมพ์ล่วงหน้า ทําให้หลอดสปินด์มีความแข็งแรงและแม่นยําสูง
●หอตัดที่รวมพร้อมกับการระบุความแม่นยําตัดหอคอยและการโยก saddle ลื่นถูกเสริมเพื่อเพิ่มรูปแบบการแทรกแซงระหว่างการแปรรูป. เพิ่มความสามารถในการตัด
●ขยายเส้นทางนําของเครื่องมือเครื่อง, เพิ่มวงกลมของสกรูนํา, เพิ่มความแข็งแกร่งในการตัดของเครื่องมือเครื่อง, สนับสนุนการประมวลผลการตัดหนัก
●เก้าอี้ท้ายที่สามารถโปรแกรมได้ด้วยเซอร์โว่ มีตัวกลางทํางานเป็นมาตรฐาน (มีตัวหมุนในตัวเป็นตัวเลือก)
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
| กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
ระยะทางสูงสุดระหว่าง | mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
| มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
กรอบหัว | ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
ที่นั่งท้าย | ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
โต๊ะทํางาน | อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
| เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
| น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 | |
F580M พร้อมเก้าอี้หางที่สามารถโปรแกรม servo/หอคอยตัดพลังงาน
●BMT55 อินเตอร์เฟซสําหรับตัวถือเครื่องมือไฟฟ้า เพื่อบรรลุการแปรรูปผสมผสานแบบหมุน
●สปินด์ด้วยความเร็วสูง, ความแม่นยําสูง สปินด์มอเตอร์ที่ติดตั้ง, ยกเลิกกลไกการส่งระหว่าง, ลดการสั่นและการเปลี่ยนแปลงความร้อนระหว่างการทํางานความเร็วสูง,รับประกันความแม่นยําของการแปรรูปและความหยาบผิวที่ดี.
●อินเตอร์เฟซการติดตั้งอัตโนมัติที่ระบุไว้ สามารถขยายเป็นสายการผลิตอัตโนมัติได้อย่างรวดเร็วและง่าย
●การป้องกันปิดเต็ม สามารถติดตั้งระบบน้ําแรงดันสูง 70 กิโลกรัมได้
●เก้าอี้ท้ายที่สามารถโปรแกรมได้ด้วยเซอร์โว่ มีตัวกลางทํางานเป็นมาตรฐาน (มีตัวหมุนในตัวเป็นตัวเลือก)
●สปินเดิลมีเครื่องโคเดอร์เพื่อให้เกิดการแปรรูปอัตราต่อรองความละเอียดสูงและการตั้งตําแหน่งมุมที่น่าเชื่อถือสูง
