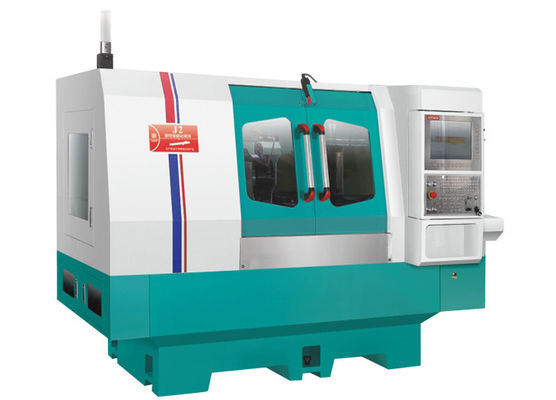

J2 เครื่องบดคัมชัฟท์เย็นด้วยอากาศ 3 ขั้นตอนหลายฟังก์ชัน

เครื่องเจียรเพลาลูกเบี้ยว J2

รายละเอียดอุปกรณ์:

1. ตัวเครื่องและส่วนประกอบหล่อขึ้นรูปด้วยเหล็กหล่อเกรดสูง Milhanna FC30 ซึ่งผ่านการอบชุบด้วยความร้อนแบบปกติเทียมและบ่มด้วยการบ่มตามธรรมชาติ ส่วนประกอบต่างๆ ผ่านการประมวลผลโดย YASDA, MITSUI SEIKI, TOSHIBA, ELB และอุปกรณ์ระดับโลกอื่นๆ โดยมีการประมวลผลแบบหนีบจับเพียงครั้งเดียว ขนาดความแม่นยำสามารถสูงถึงระดับไมครอน เพื่อให้มั่นใจได้ถึงส่วนประกอบพื้นฐานของอุปกรณ์ที่มีความแม่นยำสูง

2. รางนำและสกรูบอลความแม่นยำของเครื่องจักรได้รับการหล่อลื่นอย่างต่อเนื่องด้วยระบบหล่อลื่นอัตโนมัติ เพื่อให้มั่นใจถึงอายุการใช้งานและความแม่นยำที่ยาวนานขึ้น ระบบระบายความร้อนแยกออกจากตัวเครื่องเพื่อขจัดแรงสั่นสะเทือนและการกระจายความร้อนที่ดี

3. ติดตั้งระบบเจียรอัตโนมัติ Siemens 828D CNC และการพัฒนาขั้นทุติยภูมิ การสนทนาระหว่างมนุษย์กับเครื่องจักรแบบใช้งานง่าย พร้อมอุปกรณ์เสริมมากมายให้เลือก รวมถึงอุปกรณ์เจียรรูใน อุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดเส้นผ่านศูนย์กลางภายนอกอัตโนมัติ ฯลฯ

4. ระบบป้อนเจียรประกอบด้วยราง V และรางแบนที่ทำด้วยมืออย่างแม่นยำ พร้อมระบบหล่อลื่นอัตโนมัติและสกรูบอลเจียรความแม่นยำระดับ C3 ซึ่งสามารถเคลื่อนที่ได้อย่างราบรื่น ความแม่นยำในการวางตำแหน่งซ้ำที่ยอดเยี่ยม และอายุการใช้งานรางที่ยาวนาน

5. การกำหนดค่ามาตรฐานของแกนหมุนล้อเจียรคือโครงสร้างแบริ่งด้านหลังสี่ตัวและด้านหลังสองตัว นอกจากนี้ยังสามารถเลือกแกนหมุนแรงดันไดนามิกและสแตติกที่มีความแม่นยำสูง ซึ่งมีลักษณะเฉพาะของความแม่นยำในการหมุนสูง ความแข็งแกร่งแบบไดนามิกสูง ความต้านทานการสั่นสะเทือนที่ดี ประสิทธิภาพการเจียรสูง และคุณภาพพื้นผิวการเจียรที่ดี สำหรับการเจียรชิ้นงานพิเศษ สามารถปรับความเร็วล้อเจียรได้สูงสุด 3500 RPM และ 60m/s

6. ท้ายเบาะได้รับการออกแบบให้แข็งแกร่งและทนทาน กระบอกสูบเลื่อนเหล็กอัลลอยด์ชุบแข็งที่ฝังอยู่ในตัวเครื่องเหล็กหล่อได้รับการออกแบบมาเพื่อรองรับแกน MT4 แรงดันยกของกระบอกสูบเลื่อนสามารถเปลี่ยนแปลงได้ง่ายโดยการปรับปุ่มที่ด้านหลัง ท้ายเบาะแรงดันน้ำมันพร้อมอุปกรณ์เสริมพิเศษพร้อมแป้นเหยียบเพื่ออำนวยความสะดวกในการขนถ่ายชิ้นงาน

7. ระบบควบคุมเชิงตัวเลข Siemens เป็นการกำหนดค่ามาตรฐาน หลังจากการพัฒนาขั้นทุติยภูมิ อินเทอร์เฟซการทำงานทั้งหมดเป็นภาษาจีน ใช้งานง่าย ติดตั้งเซอร์โวมอเตอร์ประสิทธิภาพสูงของ Siemens ระบบ CNC และระบบขับเคลื่อนของอุปกรณ์มีความเข้ากันได้ดีขึ้น ในขณะเดียวกันก็มีฟังก์ชันการซ่อมแซมทรายอัตโนมัติและการชดเชยอัตโนมัติ เพื่อให้มั่นใจถึงเสถียรภาพและความแม่นยำในการป้อนและการเจียร

รายละเอียดสินค้า:

(1) แกนหมุนศูนย์กลางการทำงานแบบเคลื่อนย้ายได้พร้อมตัวเข้ารหัส Renishaw ในตัว

(2) ความจุโหลดของหัวจับ 150Nm

(3) ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมความแม่นยำสูง

(4) ความกลม ≤1μm

(5) มุมหมุนขนาดใหญ่

(6) ของเหลวหล่อเย็นตรงกลาง

(7) ขับเคลื่อนด้วยมอเตอร์ซิงโครนัสแม่เหล็กถาวร

(8) ฟังก์ชันหยุดการวางตำแหน่ง

หัวทำงานที่มีความแข็งแกร่งสูงพร้อมศูนย์กลางการทำงานแบบเคลื่อนย้ายได้ ได้รับการรองรับโดยตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่มีความแข็งแกร่งสูงและความแม่นยำสูง และตลับลูกปืนลูกกลิ้งเรียว ซึ่งทำให้แกนหมุนมีความเสถียรและแข็งแกร่งที่สุด

ใช้หัวจับกรวย MT-4 ในแกนหมุน พร้อมรูตรงกลาง φ24 มม. ซึ่งอุปกรณ์แรงดึงของตัวยึดสามารถผ่านได้ รวมถึงของเหลวหล่อเย็น

หัวทำงานขับเคลื่อนด้วยเซอร์โวมอเตอร์ AC ดิจิทัล Sodick พร้อมความเร็วที่แปรผัน ชิ้นส่วนที่ไม่สม่ำเสมอสามารถเจียรได้ เนื่องจากการวางตำแหน่งแกนหมุนที่รวดเร็วและแม่นยำ และแกน X และแกน C แบบโต้ตอบ
