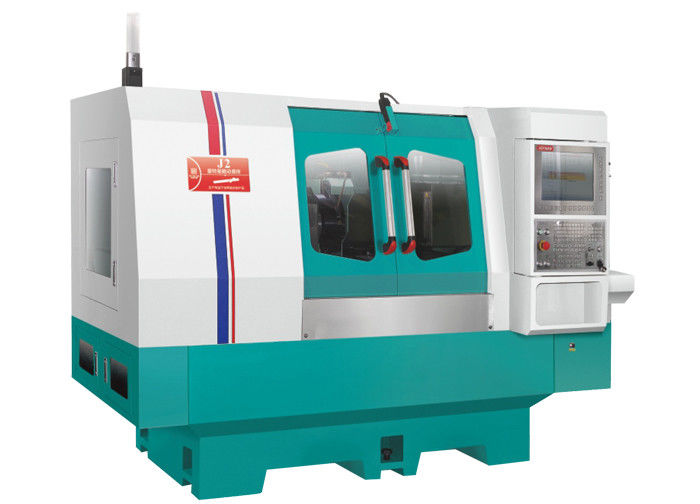

เครื่องบดคัมชัฟท์สองแกน มูลติปอร์พ์ซันทนทานการสวมใส่-J2

J2 เครื่องบดคัมชัฟท์

ความพิเศษ:
1. CNC สองแกนการเชื่อมโยง interpolation ถูกนํามาใช้ในการควบคุมการตอบสนองแบบปิดวงจรทั้งหมดของ feed ล้อบด (แกน X) และหมุนของชิ้นงาน (แกน C)เพื่อบรรลุการบดแม่นยําที่ประสิทธิภาพของชิ้นงานแกนโค้ง.
2หมุนล้อเลื่อย, สถานและสถานเหลวแขวนหมุนมอเตอร์, ความแข็งแรงสูง, ความเร็วสูง, ความสั่นสะเทือนต่ํา, ความแรงเลื่อยสูง
3ความเร็วสาย 70m / s


(1) สปินด์เซ็นเตอร์การทํางานที่เคลื่อนไหวที่มีเครื่องรหัส Renishaw ภายใน

(2) ความจุของชัค 150Nm

(3) ความแม่นยํามุมสัมผัสลูกกลอง

(4) ความกลม ≤ 1μm

(5) มุมหมุนขนาดใหญ่

(6) น้ํายาเย็นในกลาง

(7) ขับเคลื่อนโดยแม่เหล็กถาวร มอเตอร์ซินโครน

(8) ฟังก์ชันหยุดตั้งตําแหน่ง

หัวงานความแข็งแรงสูงที่มีศูนย์การทํางานที่เคลื่อนไหว, ได้รับการสนับสนุนโดยความแข็งแรงสูงและความแม่นยําสูงลูกขอบสัมผัสมุมและคอนโรลคอร์ซึ่งทําให้สปินด์มีความมั่นคงมากที่สุดและความแข็งแรงสูงสุด.
เครื่องชั๊กขุม MT-4 ใช้ในสปินเดล มีรูกลาง φ24 มิลลิเมตร ที่อุปกรณ์ยืดของเครื่องติดตั้งสามารถผ่านไปได้ เช่นเดียวกับของเหลวเย็น
หัวงานถูกขับเคลื่อนโดยมอเตอร์เซอร์โวซีดิจิตอล Sodick ที่มีความเร็วแปรปรวน สามารถบดชิ้นส่วนที่ผิดปกติได้ เนื่องจากการตั้งตําแหน่งหมุนที่รวดเร็วและแม่นยํา และแกน X และแกน C ที่มีปฏิสัมพันธ์

คําอธิบายของอุปกรณ์:

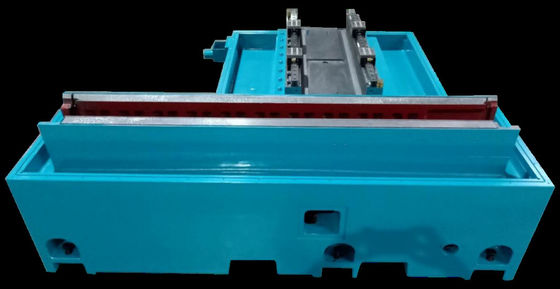

1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน


2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น

4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน

5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.


6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน

7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.

ข้อมูลการใช้งาน:
