รายละเอียดสินค้า:
การชำระเงิน:
|
| หินเจียร: | เพชร | เส้นผ่านศูนย์กลางของล้อเจียร: | 200มม |
|---|---|---|---|
| ลูกปืนมอเตอร์หินเจียร: | สกสค | วิธีการระบายความร้อนมอเตอร์ล้อเจียร: | อากาศเย็น |
| กระแสมอเตอร์หินเจียร: | 3.5ก | ความถี่มอเตอร์หินเจียร: | 50เฮิร์ต |
| เกรดฉนวนมอเตอร์หินเจียร: | เอฟ | ระดับเสียงรบกวนของมอเตอร์ล้อเจียร: | ≤75dB(เอ) |
| กำลังมอเตอร์หินเจียร: | 2.2KW | ระดับการป้องกันมอเตอร์หินเจียร: | IP54 |
| ความเร็วมอเตอร์ของล้อเจียร: | 1400rpm | แรงดันมอเตอร์หินเจียร: | 380v |
| อุณหภูมิในการทำงานของมอเตอร์หินเจียร: | -20℃~+40℃ | ความเร็วของล้อเจียร: | 3000 รอบต่อนาที |
| ประเภท: | เครื่องเจียรเพลาลูกเบี้ยว | ||
| เน้น: | เครื่องบดคัมชัฟต์ 380 วอลต์,เครื่องบดคัมชัฟท์ 50Hz,เครื่องบดแคมความต้านทานต่อการกัดกร่อน |
||

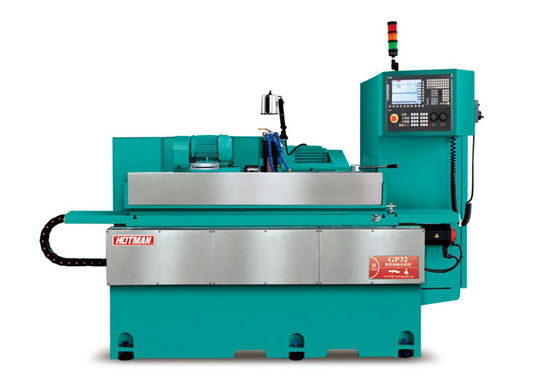

เครื่องบดคัมชัฟต์ GP32
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
| โครงการ | ปริมาตร |
| พื้นที่ปฏิบัติงาน | |
| ความสูงกลาง | 210 มม. |
| กว้างสุดของการหมุน | Φ400mm |
| กว้างขวางการบดสูงสุด | Φ400mm |
| ความยาวของการบดระหว่างสองด้านบน | 600 มม. |
| การหมุนโต๊ะ (ประเภท 600) | +6°/-9° |
| หมุนสูงสุดระหว่างสองด้านบน | 60กิโลกรัม |
| เครื่องถือล้อเลื่อย | |
| ระยะมุมหมุน (มือ) | ± 15° |
| ประเภทหมุนล้อบด |
หมุนหลักของล้อบดแบบไดนามิกและสแตตติก (มาตรฐานที่มีการเย็นน้ํามัน) |
| ระยะความเร็วของสปินด์ล้อเลื่อย | 1650/1850/2100 รอบ / นาที |
|
ขนาดสแตนดาร์ดของล้อบด (φ × W × B) |
Φ450×20-50×127 มิลลิเมตร |
|
ขนาดล้อเลื่อยพิเศษ (φ×W×B) |
Φ510×15-50×203 มิลลิเมตร |
|
พลังงานของมอเตอร์สปินด์ของล้อเลื่อย |
3.75KW/5.5KW |
|
ความเร็วเส้นทางสูงสุดของล้อบด |
ความเร็ว 45m/s |
|
โหมดลดความเย็นของสปินด์ของล้อเลื่อย |
น้ํามันเย็น |
| กรอบหัวเครื่องขับเคลื่อนตรงของชิ้นงาน | |
|
ระยะความเร็ว ปรับความเร็วไม่ขั้น |
0-600 รอบ / นาที |
| เครื่องลดกระแทกกระแทกกระแทกหลุม | MT-4 |
| รูปแบบกระดาษปรับเครื่องมือ | MT-4 |
|
ระยะมุมหมุนของกรอบหัวชิ้นงาน |
+15°/-15° |
|
หน่วยความจางสูงสุด (มีเครื่องมือ) |
150Nm |
|
พลังงานของมอเตอร์ซินโครนแม่เหล็กถาวร (S1-100%/KW) |
3KW |
|
คันหมุนออกระดับต่อเนื่อง (S1-100%/A) |
47.8Nm |
| แบรนด์เครื่องหมาย | |
| รูปแบบการปรับปรุงความเย็นของ spindle | น้ําเย็น |
|
ความแม่นยําการตั้งตําแหน่งซ้ํา ๆ ของหมุนกรอบหัว |
±2arcsec |
| การออกของหลุมปลายคัน | ≤0.001 |
| การออกของหน้าปลายของสปินด์ | ≤0.002 |
| ความแข็งแกร่งทางแกน (N/um) | ≥ 500 |
| ความเหนียวระดับรัศมี (N/um) | ≥ 400 |
| โหมดการเคลื่อนไหวกรอบหัว | มาตรฐานระบายอากาศมือ |
| ที่นั่งท้าย | |
| กว้างกระดาษ | Φ50mm |
| กลม | 40 มม. |
| โมเรส | MT-4 |
| รูปแบบการเคลื่อนไหวของหาง | มาตรฐานระบายอากาศมือ |
| การให้อาหารสําหรับตัวถือล้อ - แกน X (มอเตอร์เส้น) | การให้อาหารสําหรับตัวถือล้อ - แกน X (มอเตอร์เส้น) |
| ความยาวสูงสุดของแกน X | 300 มม. |
| ความแรงผลักย้ายสูงสุดของมอเตอร์เส้นตรงแกน X | 1660-3060N |
| การเร่งมอเตอร์แบบเส้นตรงแกน X | ≤0.2G |
| ความเร็วการให้อาหารสูงสุดบนแกน X | 15m/min |
|
ขั้นต่ําของ HPG (วงล้อมืออิเล็กทรอนิกส์) |
0.0001mm |
| อาหารขั้นต่ําที่สามารถเขียนโปรแกรมได้ | 0.0001mm |
|
ความละเอียดขั้นต่ําของ Heideham incremental grating ruler |
0.0001mm |
| ความแม่นยําในการตั้งตําแหน่งอาหารในแกน X | ≤ 0.0016 มม |
|
ความแม่นยําการตั้งตําแหน่งต่อเนื่องในแกน X |
≤ 0.0014 มม |
ผู้ติดต่อ: Daniel
โทร: 13790591015
