รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200-400มม | ความแข็งของล้อเจียร: | HRA90-HRA95 |
|---|---|---|---|
| วัสดุล้อเจียร: | CBN/ไดมอนด์ | ความเร็วของล้อเจียร: | 50-100m/s |
| ความแม่นยำของแกนล้อเจียร: | 0.001มม | แบริ่งแกนล้อเจียร: | สกสค./สกฟ |
| เครื่องบดหมุนเย็น: | อากาศ/น้ำมัน | อายุการใช้งานแกนล้อเจียร: | 10,000-20,000ชม |
| เครื่องเล็บสปินด์ของล้อเลื่อย: | คู่มือ/อัตโนมัติ | เสียงแกนหมุนของล้อเจียร: | ≤75dB |
| พลังงานของสปินด์ของล้อบด: | 7.5-15กิโลวัตต์ | ความเร็วแกนหมุนของล้อเจียร: | 1,000-3,000รอบต่อนาที |
| เตเปอร์แกนล้อเจียร: | BT50/BT40 | การสั่นสะเทือนของแกนล้อเจียร: | ≤2.5μm |
| ความกว้างของล้อเจียร: | 50-100มม | ||
| เน้น: | NSK เครื่องบดขนาดเล็กไม่มีศูนย์กลาง,SKF เครื่องบดขนาดเล็กไม่มีศูนย์กลาง,เครื่องบดเครื่องมือ CNC อัตโนมัติ |
||

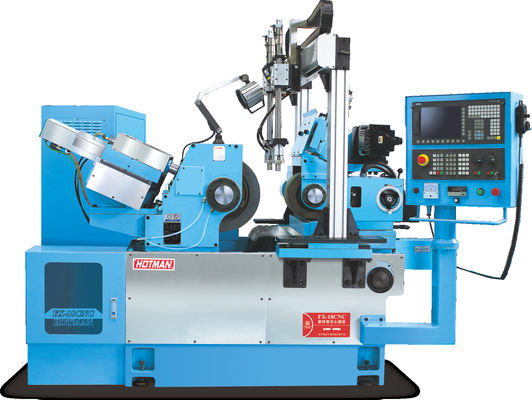

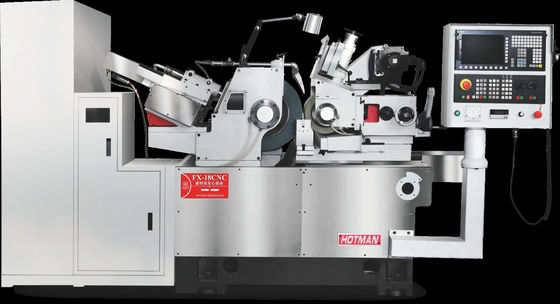

เครื่อง CNC กระบอกแม่นยําสูง FX-18CNC-1
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | รูปแบบ: FX-18CNC-1 |
|
ระยะการประมวลผลของรุ่นมาตรฐาน (กว้าง) |
mm | Φ 1-60 |
|
ขนาดล้อเลื่อย (OD * W * OD) |
mm | Φ455*205*Φ2286 |
|
ปรับขนาดล้อ (OD * W * OD) |
mm | Φ255*205*Φ111.2 |
| ความเร็วของล้อบด | RM | 1500 |
| ปรับความเร็วล้อ | RPM | 0-250 |
|
ล้อเลื่อยขับเคลื่อนมอเตอร์ |
KW | 11.5 |
|
มอเตอร์เซอร์โววล้อปรับ |
KW |
|
ปั๊มไฮดรอลิกขับเคลื่อนมอเตอร์ |
KW | 0.75 |
|
ปั๊มเย็นขับเคลื่อนมอเตอร์ |
KW | 0.25 |
|
การปรับล้ออาหารล้อมือ |
mm | 3.5/ RPM 0.05/ ระดับ |
|
จักรยานปรับระดับดี จักรยานมือปรับระดับดี |
mm | 0.1/ ถึง 0.001/ ระดับ |
|
ล้อมืออาหารโต๊ะทํางาน |
mm | 90.0/ RPM 0.10/ ระดับ |
|
ล้อมือปรับขนาดเล็กบนโต๊ะทํางาน |
mm | 0.2/หัน 0.001/ขนาด |
| ตัดกรองล้อมืออาหาร | mm | 20.0/หัน 0.01/สกะ |
| ปรับมุมมักล้อ | ระดับ | +6 ° ~ -5 ° |
| ปรับมุมหมุน | ระดับ | ± 6 ° |
|
ขนาดเครื่อง (ความยาว * ความกว้าง * ความสูง) |
mm | 2350 × 1960 × 1550 |
| ขนาดบรรจุ | mm | 2900 × 2400 × 1850 |
| น้ําหนักกล | กิโลกรัม | 2850 |
| น้ําหนักบรรจุ | กิโลกรัม | 3000 |
