รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทเครื่อง: | เครื่องบดทรงกระบอก | ชื่อสินค้า: | เครื่องบดทรงกระบอก |
|---|---|---|---|
| ประเภท: | เครื่องบด | ||
| เน้น: | เครื่องบดกระบอกอุตสาหกรรมทั่วไป,คู่มือเครื่องบดกระบอกทั่วไป,เครื่องบดกระบอกแม่นยํา CE |
||
|
Nอัมเบอร์ |
Pโครงการ |
หน่วย |
|
รุ่น: |

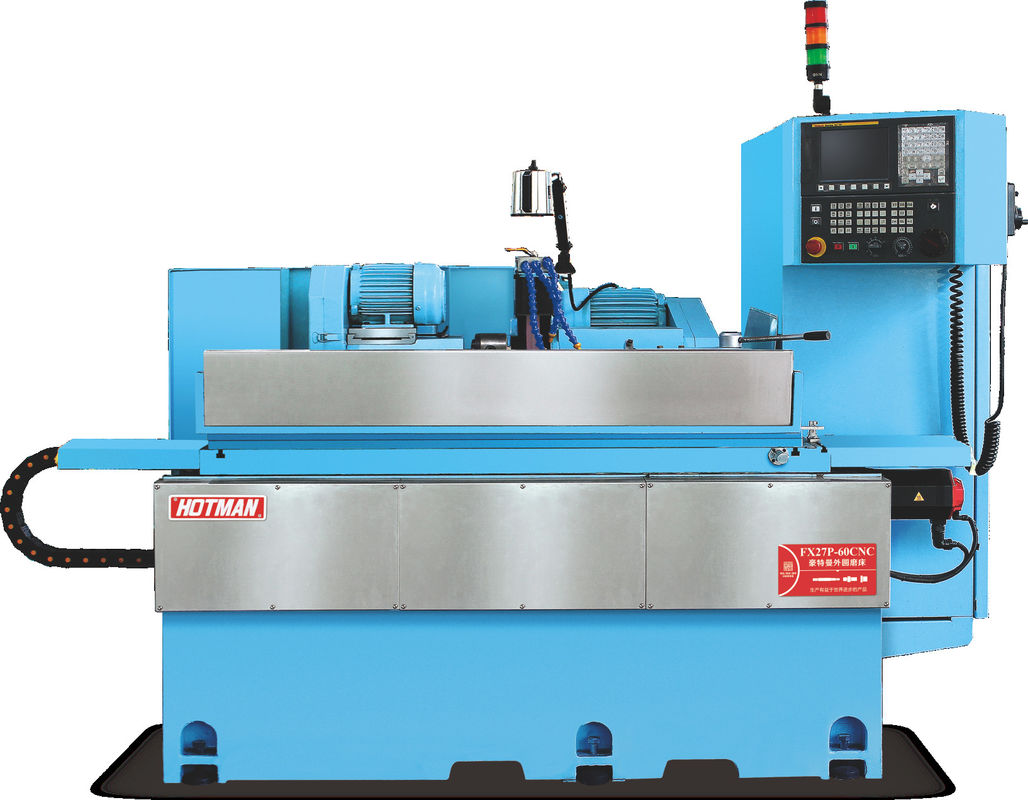

FX27P-60CNC |
||
|
ความจุในการประมวลผล
หัวล้อเลื่อย |
1 | กว้างหมุนสูงสุดของโต๊ะ | mm | 270 | |||
| 2 | ระยะทางสูงสุดระหว่างนิ้วมือทั้งสอง |
mm ((in) |
600 |
||||
| 3 | กว้างขวางการบดสูงสุด |
mm (((ใน |
270 |
||||
| 4 | อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 40/20 | ||||
| 5 | ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) |
mm ((in) |
405 × 32 ~ 50 × 127 |
||||
| 6 | ความเร็วของล้อบด | rpm | 1570 | ||||
| 7 | ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 35 | ||||
| 8 | ผงผงผงผง | mm ((in) | แบบอัตโนมัติ | ||||
| 9 | ขั้นต่ําการให้อาหารแกน X | mm ((in) | 0.001 | ||||
| 10 | มุมอาหาร | กรด | 90 | ||||
| 11 | การขับเคลื่อนอาหาร | mm | 270 | ||||
| 12 | ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | mm/min | 0-10000 | ||||
| กรอบหัว | 13 | ความเร็วของสปินด์ | rpm | 10-650 | |||
| 14 | รูปแบบของสปินด์ | รวมกันหรือกลาง | |||||
| 15 | รายละเอียดของนิ้ว | MT-4 | |||||
| กรอบท้าย | 16 | ระยะทางโทรทรรศน์อัตโนมัติ (ชนิดไฮดรอลิก) | mm | 40 | |||
| 17 |
รายละเอียดของนิ้ว |
MT-4 | |||||
| 18 | ระบบทํางาน | คู่มือ | |||||
|
โต๊ะทํางาน |
19 | อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | mm/min | 0-20000 | |||
| 20 | ขั้นต่ําของอาหารในแกน z | mm | 0.001 | ||||
| 21 | ขนาดการเดินทางสูงสุด | mm | 550 | ||||
| 22 | มุมหมุน | กรด | +6/-9 | ||||
|
มอเตอร์
|
23 | เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75 | |||
| 24 | มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | ||||
| 25 | มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | ||||
| 26 | เครื่องยนต์หมุนกรอบหัว | KW | 0.37 | ||||
| 27 | มอเตอร์ปั๊มเย็น | KW | 0.75 | ||||
| 28 | เครื่องยนต์น้ํามันย่อย | KW | 1/4*2 | ||||
| 29 | มอเตอร์ปั๊มน้ํามันสต๊อก (พิเศษ) | KW | 0.75 | ||||
|
อื่นๆ |
30 | น้ํามันเลื่อมแกน X/Z guide/lead screw | MOBIL#1409 หรือ ISO VG68 | ||||
| 31 | น้ําหนักเครือเครื่อง | กิโลกรัม | ประมาณ 3500 | ||||
| 32 | น้ําหนักเครื่องจักรรวม | กิโลกรัม | ประมาณ 3800 | ||||
| 33 | ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2900*2600*1750 | ||||
1กว้างหมุนเตียง: Φ270mm ระยะทางระหว่างสองศูนย์กลางด้านบน: 600mm
2ความเร็วของล้อเลื่อย: 1650 rpm, ขนาดของล้อเลื่อย (กว้าง × หน้ากว้าง × ช่องเปิด): Φ405 × 32 × Φ127mm
3การปรับปรุงอุปกรณ์วัดที่ทํางานเพื่อให้เกิดการควบคุมวงจรปิดเต็มของการแปรรูปการบด
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
