รายละเอียดสินค้า:
การชำระเงิน:
|
| ระบบควบคุม: | การควบคุมคอมพิวเตอร์ | ระบบทำความเย็น: | ระบายความร้อนด้วยน้ำ |
|---|---|---|---|
| ความแม่นยำในการบด: | ความแม่นยำสูง | มุมบด: | แม่นยำ |
| ความสามารถในการบด: | ขนาดใหญ่ | ความยาวบด: | ยาว |
| วิธีการบด: | cnc | ความเร็วในการบด: | ความเร็วสูง |
| หินเจียร: | เพชร | โหมดการทำงาน: | อัตโนมัติ |
| พลัง: | ไฟฟ้า | ขนาด: | ขนาดใหญ่ |
| ประเภท: | เครื่องบดแกนคลัง | น้ําหนัก: | หนัก |
| เน้น: | เครื่องบดคันคันคันคันคอมพิวเตอร์,เครื่องบดแกนแกนบด อัตโนมัติ,เครื่องบดคอมพิวเตอร์ที่ทําความเย็นด้วยน้ํา |
||

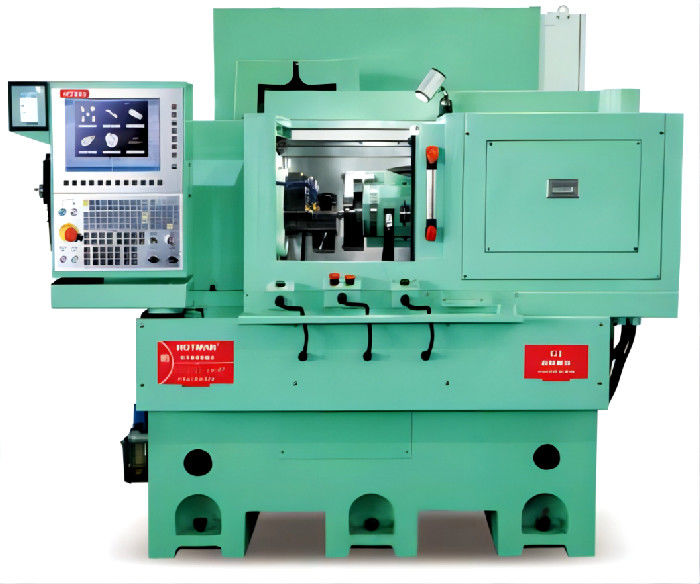

เครื่องบดแกนแกนแกนความแม่นยําสูง-G1
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ความแม่นยําสูง ความแข็งแรงสูง ประสิทธิภาพสูง ความมั่นคงสูงในการผลิตจํานวนมาก
1เครื่องจักรถูกทดสอบในสภาพแวดล้อมและเงื่อนไขที่ต้องการมากที่สุด ด้วยการรักษาความแม่นยําที่โดดเด่น เหมาะสําหรับความต้องการจากชิ้นเดียวเพื่อการผลิตจํานวนมาก
2การผสมผสานความสามารถและประสิทธิภาพที่ดีและการออกแบบยืดหยุ่นที่ดีเยี่ยม สามารถใช้ได้อย่างกว้างขวางในการบิน, การแพทย์, ไฮดรอลิก, โมลด์, การผลิตรถยนต์ระดับสูงเครื่องลดหุ่นยนต์และอุตสาหกรรมอื่น ๆ ของแกนคัม, แคลนแชฟต์และแกนขับเคลื่อน, แคลนแชฟต์ eccentric การบดแม่นยําของชิ้นงานสามารถบรรลุ clamping, บดสองแกน eccentric กว้างนอกและกว้างนอก multi- eccentric.
3การใช้ระบบ CNC ที่มีความก้าวหน้า, เครื่องมือเพื่อบรรลุ clamping อัตโนมัติ, กว้าง shaft clamping การบดหลาย eccentric, เพื่อเพิ่มประสิทธิภาพมากขึ้น,แต่ยังเป็นการหลีกเลี่ยงความผิดพลาดของความแม่นยําของเครื่องมือมนุษย์.
4. ระบบตรวจจับออนไลน์กันการชนและล้อบดทําให้ความแม่นยําของการประมวลผลของอุปกรณ์มั่นคงและปลอดภัยในการใช้งาน
ข้อมูลการใช้งาน:
| โครงการ | ปริมาตร | โครงการ | ปริมาตร |
| พื้นที่ปฏิบัติงาน | ส่วนกรอบหัว | ||
|
ความยาวสูงสุดของชิ้นงานบด |
300 มม. |
ความเร็วสูงสุดของสปินด์ของกรอบหัว |
600 รอบ / นาที |
|
ความกว้างสูงสุดของวงกลมที่แปลก |
40 |
มุมหมุนขั้นต่ํา |
2arcsec |
|
อัตราเฉพาะสูงสุด |
15 |
ความแม่นยําในการตั้งตําแหน่งซ้ํา |
±2arcsec |
|
รูปแบบการจับ |
เครื่องวัดแรงดัน (แบบ Hotman) |
ทอร์คสูงสุด |
210NM |
|
|
ขนาดกระบอก 1.0μm |
พลังงานของหมุนกรอบหัว |
12KW |
| ส่วนของหัวล้อเลื่อย | ส่วนตัด | ||
|
ประเภทหมุนล้อบด |
เครื่องยนต์สปินด์เลเยอร์ลูกกลม |
ประเภทของสปินด์ |
หมุนยนต์ |
|
อัตราความเร็วของหมุนหมุนสูงสุดของล้อเลื่อย |
8000 รอบ / นาที |
ปรับความเร็วสปินด์สูงสุด |
8000 รอบ / นาที |
|
ความเร็วเส้นทางสูงสุดของล้อบด |
120m/s |
ความเร็วเส้นทางสูงสุดในการตัด |
ความเร็ว 45m/s |
|
โหมดลดความเย็นของสปินด์ของล้อเลื่อย |
การเย็นน้ํามัน |
โหมดการเย็นของสปินด์การตัด |
การเย็นน้ํามัน |
|
ขนาดของล้อบด CBN |
250x20x25 |
ขนาดม้วนเพชร |
100x32 |
|
พลังงานของสปินด์ล้อเลื่อย |
13KW |
พลังงานของสปินด์ |
0.6KW |
|
ส่วนแกน X (แนวทางไฮโดรสแตตติก + มอเตอร์เส้นตรง + กําหนดกรอบ) |
ส่วนแกน Z |
||
|
ความยาวสูงสุดของแกน X |
50 มม. |
ความยาวสูงสุดในแกน z |
280 มม. |
|
ความแม่นยําในการตั้งตําแหน่งแกน X |
0.5μm |
ความแม่นยําในการตั้งตําแหน่งแกน Z |
3.0μm |
|
ความแม่นยําการตั้งตําแหน่งต่อเนื่องในแกน X |
0.3μm |
ความแม่นยําการตั้งตําแหน่งซ้ําต่อซ้ําในแกน Z |
2.0μm |
|
ความละเอียดขั้นต่ําของเส้นกํากับเครือแกน X |
0.0001mm |
ระดับความละเอียดของสกรูแกน Z |
C2 |
|
ความเร่งสูงสุดบนแกน X |
3m/s |
ความเร็วสูงสุดในแกน Z |
15m/min |
|
ความตรงของเครื่องนําสแตติก |
0.001/500 มิลลิเมตร |
พลังงานเครื่องยนต์แกน Z |
3.0KW |
|
โหมดการเย็นแบบไฮโดรสแตติกไกด์ |
การเย็นน้ํามัน |
วิธีการเลื่อนสกรูรีล |
การหล่อลื่นน้ํามัน |
| ระบบอาหารแบบนําทางแบบไฮโดรสแตติก | อื่นๆ | ||
|
ความจุของถังทั้งหมด |
240L |
ขนาดเครื่องมือ (ความยาว x ความกว้าง x ความสูง) |
3250X3000x2050 มิลลิเมตร |
|
พลังงานรวมของระบบไฮโดรสแตต |
5.2KW |
ความดันไฟฟ้ารวมของอุปกรณ์ |
AC380V |
|
พลังงานเย็นรวมของเครื่องเย็นน้ํามัน |
4.5KW |
ความดันวงจรควบคุม |
AC110V/DC24V |
|
การเปลี่ยนแปลงความดันของไฮโดรสแตติกไกด์ |
< 2% |
พลังงานทั้งหมดของอุปกรณ์ |
50KW |
|
ผลิตภัณฑ์น้ํามัน (สองชนิด) |
Mobil Veros No. 6 / Amey Precision น้ํามันกระบอก |
น้ําหนักทั้งหมดของอุปกรณ์ (น้ําหนักรวมประมาณ) |
7000KG |
|
3 ขั้นตอนการกรอง/ความแม่นยํา |
100μm/5μm/2μm |
ความสูงจากพื้นไปยังศูนย์กลางของงาน |
1163 มม. |
| อุปกรณ์เสริมมาตรฐาน | ส่วนที่ไม่ต้องการ | ||
|
เครื่องบด CBN เซรามิก |
1 บาท |
เครื่องเก็บหมอกน้ํามัน |
1 ชุด |
|
กลองเพชร |
1 บาท |
Mapos P1DAE ระบบป้องกันการชนและระบบตรวจจับออนไลน์ล้อเลื่อย |
1 ชุด |
| เครื่องประดับแบบมาตรฐาน | 1 ชุด |
|
1 ชุด |
|

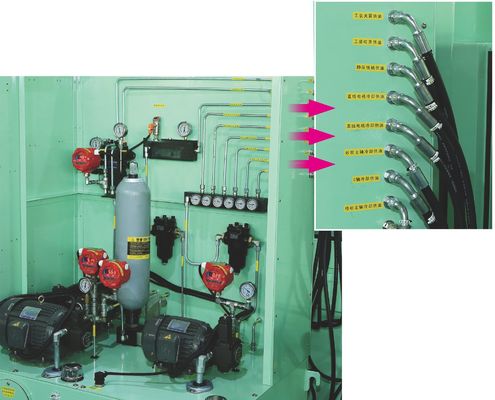

ระบบการให้น้ํามันนําแบบไฮโดรสแตตติกความแม่นยําสูง |
1 ชุด |
ระบบควบคุมความดันสูงและต่ําของน้ํายาบด |
1 ชุด |
| เครื่องเย็นน้ํามัน | 2 ชุด |
น้ํามันพิเศษสําหรับการนําไฮโดรสเตติก |
200L |
|
เครื่องมือมือและกล่องเครื่องมือมาตรฐาน |
1 ชุด |
เครื่องบด CBN เซรามิคสํารอง |
1 ชิ้น |
|
|
|
|
1 ชิ้น |
