รายละเอียดสินค้า:
การชำระเงิน:
|
| ระบบเย็น: | ระบายความร้อนด้วยน้ำ | มุมบด: | 90° |
|---|---|---|---|
| ความสามารถในการบด: | 200มม | บดความลึก: | 2 มม. |
| บดความเร็ว: | 200ม./นาที | ล้อเจียร: | 150มม |
| วัสดุ: | เหล็ก | ชื่อ: | เครื่องเจียรแบบสเต็ปดาวน์ |
| เสียง: | 60db | พลัง: | 500W |
| ระบบป้องกัน: | ใช่ | ขนาด: | ปานกลาง |
| ความเร็ว: | 3000 รอบต่อนาที | โวลเตชั่น: | 380v |
| น้ําหนัก: | 10 กก. | ||
| เน้น: | เครื่องบดสี่แกน,ขั้นต่ําการบดแม่นยํา,เครื่องบดแม่นสี่แกน |
||

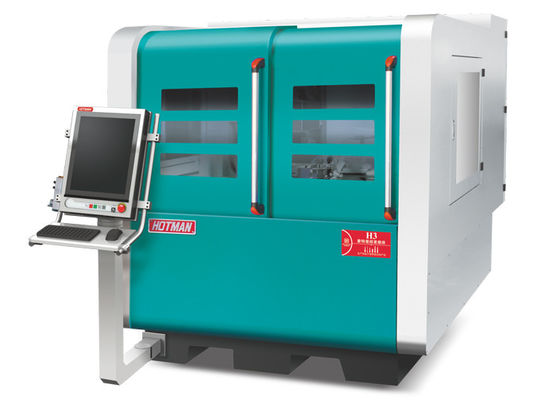

ความแม่นยําสูง CNC ขั้นตอนลงบด-H3

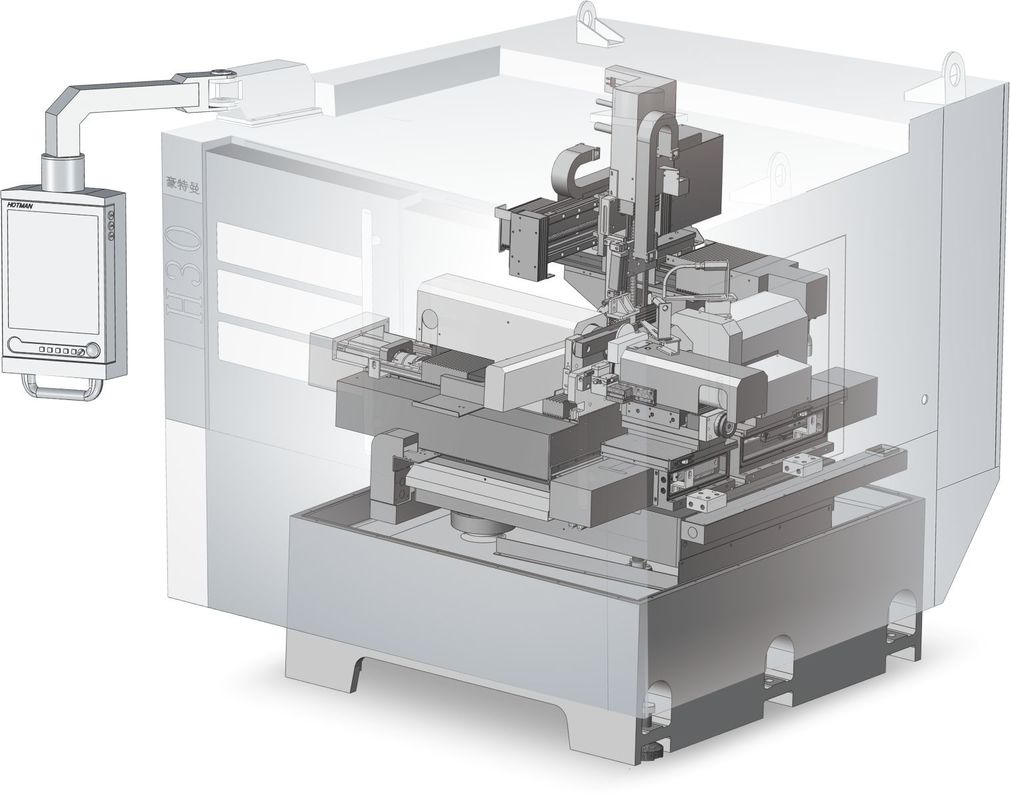

คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
การแก้ไขการบดแบบฉลาด

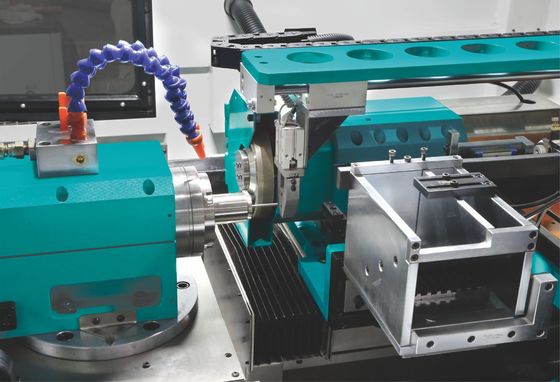

● เครื่องบดความแตกต่างส่วนสี่แกน อุปกรณ์พร้อมกับกลไกการบรรทุกและบรรจุเครื่องปรับปรุงสามแกนเพื่อทําผลการประมวลผลชุดขององค์ประกอบ
● ระบบการวัดออนไลน์, เพื่อให้แน่ใจว่าความแม่นยําของยาวไร้การดูแล
● อุปกรณ์กั้นชิ้นงานชนิดกลางแบบแรกในจีน ในกระบวนการบดเพื่อได้รับความเข้มข้นสูงกว่า
● การแปรรูปแบบหยาบคายและแกนบวกให้ตรงกันได้อย่างมีประสิทธิภาพ ผ่านความแตกต่างในกว้าง เพื่อให้ได้ความแม่นยําและการเสร็จผิวที่ดีที่สุด
● ระบบควบคุมและโปรแกรมที่พัฒนาโดยอิสระโดย Hotman สามารถทําการแก้ไขและสร้างชิ้นงานอย่างรวดเร็ว
ระยะความกว้างของชิ้นงานบด:Ø0.05 ~ 20.0 มม
ความยาวสูงสุดของชิ้นงานบด:200 มม.
| ไม่ | โครงการ | หน่วย | แบบ: H3 | |
| 1 |
ระยะความกว้างของชิ้นงาน clamping |
mm | 0.05-20 | |
| 2 |
ระยะความกว้างของชิ้นงานบด |
mm | 0.05-20 | |
| 3 |
ความยาวสูงสุดของชิ้นงาน clamping/grinding |
mm | 300/200 | |
| 4 |
ระบบควบคุม (แกน CNC-4) |
หน่วยที่ระบุ | ||
| 5 |
ระบบสถานีอาหารและรับ (แกน CNC-3) |
ANCA-U/V/W | ||
| 6 |
การบดหยาบ |
ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) |
mm | 250×20×3175 |
| 7 |
ความเร็วของล้อเลื่อย (หมุนมอเตอร์) |
rpm | 0~9000 | |
| 8 |
ความเร็วเส้นทางสูงสุดของล้อบด |
m/s | 90 | |
| 9 | เครื่องยนต์หมุนหมุนล้อบด | KW | 18.5/22/30 | |
| 10 |
เครื่องบดปลาย |
ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) |
mm | 150x20x3175 |
| 11 |
ความเร็วของล้อเลื่อย (หมุนมอเตอร์) |
rpm | 0 ~ 14000 | |
| 12 |
ความเร็วเส้นทางสูงสุดของล้อบด |
m/s | 90 | |
| 13 | เครื่องยนต์หมุนหมุนล้อบด | KW | 3.5/8.5 | |
| 14 | ขั้นต่ําของอาหารในแกน X/Y/Z/Z | mm | 0.001 | |
| 15 | การเคลื่อนที่แกน X (แกนผสมผสานหยาบ) | mm | 73 | |
| 16 | หมุนแกน Y (แกนหมุนบดละเอียด) | mm | 40 | |
| 17 | หมุนแกน Z (หัวทํางาน) | mm | 374 | |
| 18 | หมุนแกน Z (แกนที่ 4) | mm | 52 | |
| 19 | เครื่องยนต์เซอร์โวในแกน X/Y/Z/Z | KW | 2.0 | |
| 20 | เครื่องยนต์หมุนหัวทํางาน | KW | 1.0 | |
| 21 | ความเร็วของหมุนหัวทํางาน | rpm | 0-3000 | |
| 22 | ปั๊มน้ํามันแรงดันสูง | KW | 0.25 | |
| 23 | ระบบหมุนของหัวทํางาน | การจํากัด | ||
| 24 | รับรองรูปแบบการตั้งตําแหน่งความยาว | ปฐมสกุล | ||
| 25 | มอเตอร์เซอร์โวเวอร์แกน U/V/W | KW | 1.0 | |
| 26 | ถังของเหลวบด | mm | 300*300*1000 | |
| 27 | น้ําหนักรวม (ประมาณ) | กิโลกรัม | 5000 | |
| 28 | ขนาดรวม (ความยาว × ความกว้าง × ความสูง) | mm | 2390*2752*2050 | |
