รายละเอียดสินค้า:
การชำระเงิน:
|
| เส้นผ่านศูนย์กลางของล้อเจียร: | 200-400มม | กำลังมอเตอร์ป้อนล้อเจียร: | 0.75-2.2KW |
|---|---|---|---|
| ความเร็วในการให้อาหารล้อบด: | 0.1-5 มม./นาที | กำลังมอเตอร์หินเจียร: | 7.5-15กิโลวัตต์ |
| ความเร็วของล้อเจียร: | 1450-2800 รอบต่อนาที | Max. สูงสุด Grinding Height ความสูงของการบด: | 200-400มม |
| Max. สูงสุด Grinding Length ความยาวบด: | 200-400มม | Max. สูงสุด Grinding Width ความกว้างของการบด: | 200-400มม |
| ชื่อสินค้า: | เครื่องบดภายใน | กำลังมอเตอร์ป้อนโต๊ะทำงาน: | 0.75-2.2KW |
| ความเร็วฟีดโต๊ะทำงาน: | 0.1-5 มม./นาที | กำลังมอเตอร์โต๊ะทำงาน: | 0.75-2.2KW |
| ขนาดโต๊ะทำงาน: | 200-400มม | ความเร็วโต๊ะทำงาน: | 0.1-3.5 รอบต่อนาที |
| เน้น: | เครื่องบดภายในที่ใช้ได้,เครื่องบดภายใน Multiscene,เครื่องบดภายในความแม่นยําสูง 15KW |
||

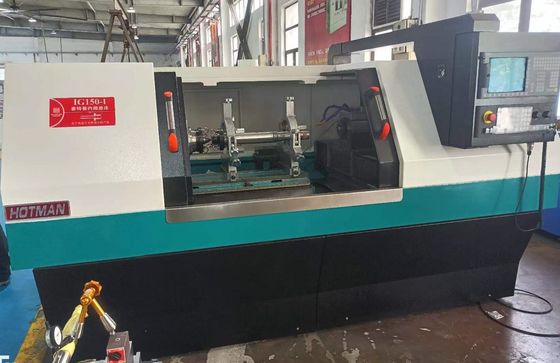

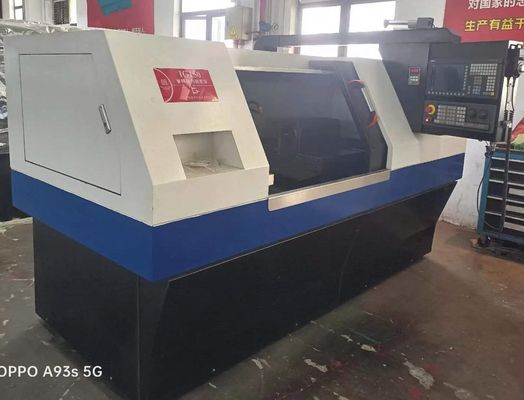

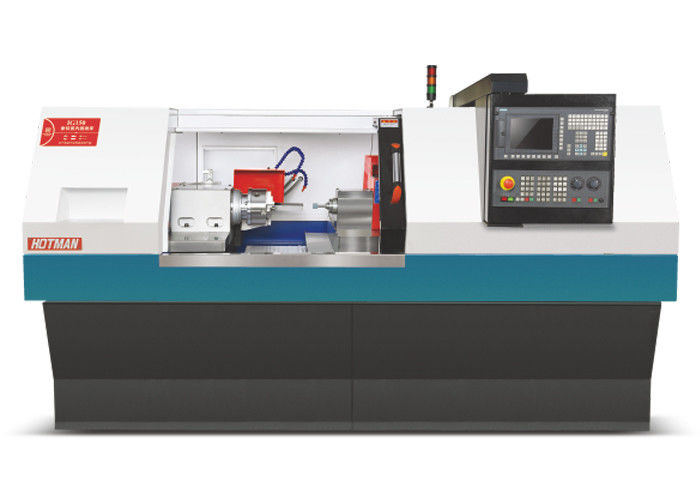

เครื่องบดภายใน CNC ความแม่นยําสูง IG-150
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรจุ. ความละเอียดสูงไดนามิกและสแตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
ข้อมูลการใช้งาน:
| ไม่ | โครงการ | หน่วย | รูปแบบ: IG150 | |
| 1 |
การแปรรูป ความสามารถ | ระยะเปิดภายในการบด | mm | Φ6?? 150 |
| 2 | ความลึกสูงสุดของหลุมบด | mm | 150 | |
| 3 | กว้างขอบภายนอกในการทํางานสูงสุด | mm | 220 | |
| 4 | กว้างหมุนสูงของเครื่องมือ | mm | 380 | |
| 5 | รายละเอียดของชัคการติดตั้ง | mm | 7 "ชัคมือ /6" ชัคไฮดรอลิก | |
| 6 |
หมุนหัวทํางาน | มุมหมุนของที่นั่งหัวทํางาน | กรด | 2 องศาก่อน 15 องศาหลัง |
| 7 | ความเร็วของหมุนหัวทํางาน | RPM | 50-1500 | |
| 8 | รูปแบบโครงสร้าง spindle | กล่อง/กล่องหมุนยาง | ||
| 9 | รายละเอียดของหลุมกระบอก | MT-5 | ||
| 10 | โหมดการขับเคลื่อนสปินด์ | เครื่องยนต์ | ||
| 11 |
แกน X (สปินด์ของชิ้นงาน) | ความยาวของการให้อาหารในแกน X | mm | 410 |
| 12 | ความเร็วการให้อาหารในแกน X | mm / นาที | 0.1-10 | |
| 13 | ความละเอียดขั้นต่ําของอาหารแกน X | mm | 0.001 | |
| 14 | แกน Z
โต๊ะทํางาน | หมุนการให้อาหารแกน Z | mm | 400 |
| 15 | ความเร็วการให้อาหารแกน Z | mm / นาที | 0-10000 | |
| 16 | ความละเอียดขั้นต่ําของอาหารในแกน Z | mm | 0.001 | |
| 17 |
หัวล้อเลื่อย
| ความเร็วสูงสุดของสปินด์ล้อเลื่อย (สปินด์กล) | rpm | 20000 |
| 18 | เครื่องยนต์ (ไม่จํากัด) | KW | 3.5-12(S1) เลือกได้ | |
| 19 | ความเร็วของล้อบด | RPM | 12000 ~ 60000 สามารถเลือก | |
| 20 | มอเตอร์เซอร์โวฟิตแกน X | KW | 2.2 | |
| 21 | เครื่องยนต์ servo feed Z-axis | KW | 2.2 | |
| 22 | มอเตอร์เซอร์โวเวอร์หัวทํางาน | KW | 1.5 | |
| 23 | มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| 24 | เครื่องยนต์น้ํามันย่อย | KW | 0.25 | |
| 25 | อื่นๆ | ขนาดเครื่องมือ (ความยาว * ความกว้าง * ความสูง) | mm | 2900*2020*1750 |
| 26 | น้ําหนักของเครื่อง | กิโลกรัม | 3500 | |
