| เส้นผ่านศูนย์กลางของล้อเจียร: | 400มม | ความยาวบด: | 550มม |
|---|---|---|---|
| ยี่ห้อมอเตอร์ล้อเจียร: | ซีเมนส์ | เกรดฉนวนมอเตอร์หินเจียร: | เอฟ |
| ประเภท: | เครื่องเจียรเพลาลูกเบี้ยว | กระแสมอเตอร์หินเจียร: | 13ก |
| ความถี่มอเตอร์หินเจียร: | 50เฮิร์ต | รุ่นมอเตอร์ล้อเจียร: | 1LE1001-1CB23-4AB4 |
| กำลังมอเตอร์หินเจียร: | 7.5kw | ระดับการป้องกันมอเตอร์หินเจียร: | IP54 |
| ทิศทางการหมุนของมอเตอร์หินเจียร: | CW/ทวนเข็มนาฬิกา | ความเร็วมอเตอร์ของล้อเจียร: | 1420 รอบ / นาที |
| แรงดันมอเตอร์หินเจียร: | 380v | ความเร็วของล้อเจียร: | 1400rpm |
| ความกว้างของล้อเจียร: | 50 มม. | ||
| เน้น: | เครื่องบดคัมชัฟท์จักรยานยนต์,เครื่องบดปั๊มแคมชัฟต์ |
||

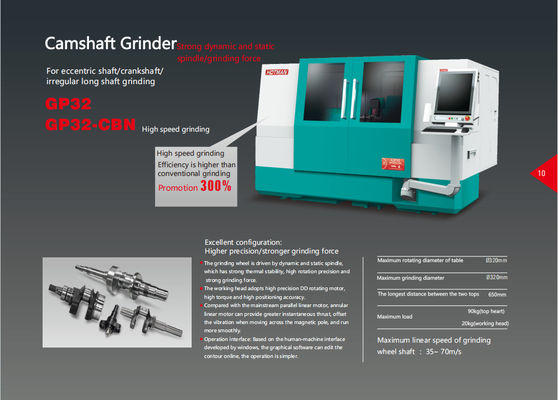

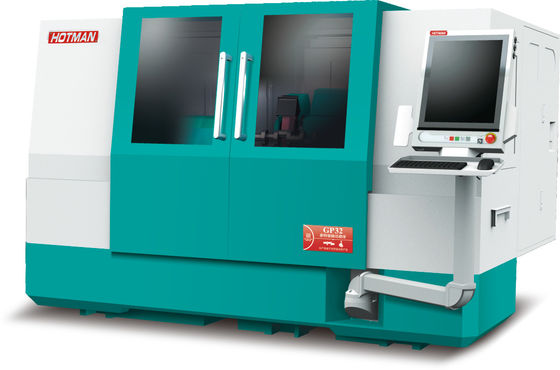

เครื่องบดแกนแกน CNC แฮร์ดอลอย GP32-CBN
1โครงสร้างเตียงที่แข็งแรงมาก
2. ภายใน Renishaw วงกลมเกรดกับความแม่นยํา ultra-high และหัวชิ้นงานการขับเคลื่อนตรงที่แข็งแรง
3. สวิตเซอร์แลนด์ออกแบบความละเอียดสูง ไดนามิกและสแตตติก
4. X-axis เส้นทางนํากับโครงสร้างม้วน self-หมุนเวียนที่มีความสามารถที่พกพาสูง
5. ญี่ปุ่น C2 ความแม่นยํา โต๊ะการขับเคลื่อนลูกกลิ้ง
6. หัวล้อเลื่อย (แกน X) ใช้มอเตอร์เส้นกลมอันโดดเด่นของ Anka
7ไฮเดนเฮิน 50 nm กล่องระดับการตอบสนอง
8. กรอบหัวชิ้นงานความแม่นยําที่ตั้ง / หมุนสองจุดประสงค์ พร้อมฟังก์ชันการลอยอากาศ
9. ที่นั่งหางอากาศระบายอากาศความแข็งแรงสูง
10การตั้งค่าตัวเลือกที่ยืดหยุ่น
คําอธิบายของอุปกรณ์:
1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน
2อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น
3. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการปะทะอัตโนมัติและ C3 ระดับความแม่นยําการบดลูกสกรูที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน
4การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.
5. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
6ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับมอเตอร์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.
รายละเอียดความจํากัดทางเทคนิคและฟังก์ชันโครงสร้างของเครื่องมือ:
| โครงการ | ปริมาตร |
| พื้นที่ปฏิบัติงาน | |
| ความสูงกลาง | 210 มม. |
| กว้างสุดของการหมุน | Φ400mm |
| กว้างขวางการบดสูงสุด | Φ550mm |
| ความยาวของการบดระหว่างสองด้านบน | 550 มม. |
| การหมุนโต๊ะ (ประเภท 600) | +6°/-9° |
| หมุนสูงสุดระหว่างสองด้านบน | 60 กก. |
| เครื่องถือล้อเลื่อย | |
| ระยะมุมหมุน (มือ) | ± 15° |
| ประเภทหมุนล้อบด |
หมุนหลักของล้อบดแบบไดนามิกและสแตตติก (มาตรฐานที่มีการเย็นน้ํามัน) |
| ระยะความเร็วของสปินด์ล้อเลื่อย | 1650/1850/2100 รอบ / นาที |
|
ขนาดสแตนดาร์ดของล้อบด (φ × W × B) |
Φ450×20-50×127 มิลลิเมตร |
|
ขนาดล้อเลื่อยพิเศษ (φ×W×B) |
Φ510×15-50×203 มิลลิเมตร |
|
พลังงานของมอเตอร์สปินด์ของล้อเลื่อย |
3.75KW/5.5KW |
|
ความเร็วเส้นทางสูงสุดของล้อบด |
ความเร็ว 45m/s |
|
โหมดลดความเย็นของสปินด์ของล้อเลื่อย |
การเย็นน้ํามัน |
| กรอบหัวเครื่องขับเคลื่อนตรงของชิ้นงาน | |
|
ระยะความเร็ว ปรับความเร็วไม่ขั้น |
0-600 รอบ / นาที |
| เครื่องลดกระแทกกระแทกกระแทกหลุม | MT-4 |
| รูปแบบกระดาษปรับเครื่องมือ | MT-4 |
|
ระยะมุมหมุนของกรอบหัวชิ้นงาน |
+15°/-15° |
|
หน่วยความจางสูงสุด (มีเครื่องมือ) |
150Nm |
|
พลังงานของมอเตอร์ซินครอน์สด้วยแม่เหล็กถาวร (S1-100%/KW) |
3KW |
|
คมปอร์ตผลิตระดับต่อเนื่อง (S1-100%/A) |
47.8Nm |
| แบรนด์เครื่องหมาย | เรนชาว |
| รูปแบบการปรับปรุงความเย็นของ spindle | เครื่องเย็นด้วยน้ํา |
|
ความแม่นยําการตั้งตําแหน่งซ้ํา ๆ ของหมุนกรอบหัว |
±2arcsec |
| การออกของหลุมปลายคัน | ≤0.001 |
| การออกของหน้าปลายของสปินด์ | ≤0.002 |
| ความแข็งแกร่งทางแกน (N/um) | ≥ 500 |
| ความเหนียวระดับรัศมี (N/um) | ≥ 400 |
| โหมดการเคลื่อนไหวกรอบหัว | มาตรฐานระบายอากาศมือ |
| ที่นั่งท้าย | |
| กว้างกระดาษ | Φ50mm |
| กลม | 40 มม. |
| โมเรส | MT-4 |
| รูปแบบการเคลื่อนไหวของหาง | มาตรฐานระบายอากาศมือ |
| การให้อาหารสําหรับตัวถือล้อ - แกน X (มอเตอร์เส้น) | |
| ความยาวสูงสุดของแกน X | 300 มม. |
| ความแรงผลักย้ายสูงสุดของมอเตอร์เส้นตรงแกน X | 1660-3060N |
| การเร่งมอเตอร์แบบเส้นตรงแกน X | ≤0.2G |
| ความเร็วการให้อาหารสูงสุดบนแกน X | 15m/min |
|
ขั้นต่ําของ HPG (วงล้อมืออิเล็กทรอนิกส์) |
0.0001mm |
| อาหารขั้นต่ําที่สามารถเขียนโปรแกรมได้ | 0.0001mm |
|
ความละเอียดขั้นต่ําของ Heideham incremental grating ruler |
0.0001mm |
| ความแม่นยําในการตั้งตําแหน่งอาหารในแกน X | ≤ 0.0016 มม |
|
ความแม่นยําการตั้งตําแหน่งต่อเนื่องในแกน X |
≤ 0.0014 มม |
| โครงการ | ปริมาตร |
|
โต๊ะอาหารแกน Z (มอเตอร์เซอร์โว) |
|
| การกระชากแกน Z (ประเภท 600) | 750 มม. |
| พลังงานของเครื่องยนต์เซอร์โวโซ | 2.2KW |
| ความเร็วการให้อาหารสูงสุดในแกน Z | 8m/min |
|
ขั้นต่ําการเพิ่มของ HPG จักรยานมืออิเล็กทรอนิกส์ |
0.0001mm |
| อาหารขั้นต่ําที่สามารถเขียนโปรแกรมได้ | 0.0001mm |
|
ความละเอียดขั้นต่ําของ Heideham incremental Grating ruler (ไม่จําเป็น) |
0.0005 มิลลิเมตร |
| ระบบควบคุม | |
| ระบบควบคุมเลข | ซาเดียมเรเนียม |
| โปรแกรม | อินเตอร์เฟซแบบกราฟิก |
| หน้าจอ | 10จอสี TFT ขนาด.4 นิ้ว |
| คีย์บอร์ด | คีย์บอร์ดเต็ม |
| ความจํา | 3Gb |
| จํานวนแกนควบคุม |
สามารถควบคุมได้ถึง 7 แกน |
| อินเตอร์เฟซ | USB/RS232 |
| เครื่องจักรเครื่องมือไฟฟ้า | |
| พลังงานไฟฟ้าแบบมาตรฐาน 3 ขั้นตอน | 380V 3ph 20Hz |
| ความดันวงจรควบคุม | 110vAC/24vDC |
| ระยะความเบี่ยงเบนความกระชับกําลัง input | +/-10% |
|
การบริโภคพลังงานในภาระเต็ม (เครื่องยนต์หลัก) |
36KVA |
| พลังงานปนูเมติก | |
| ความดันเข้า | 5.5bar |
| จํานวนของน้ํา | 40-50 ลิตร/นาที |
| มาตรฐานแหล่งอากาศ | BS ISO 8573-1:2001 |
| ปริมาตรสิ่งแวดล้อม | |
| เสียงเครื่องแบบมาตรฐาน | < 75dB ((A) |
| อุณหภูมิบริเวณ | 0-40°C |
| ความชื้นของบริเวณ | ≤ 75% |
| อื่นๆ | |
| ขนาดของร่องรอย | 3800 × 3200 มิลลิเมตร × 2195 |
| ความสูง | 2170 มม. |
| น้ําหนักสะสม | 5440 กิโลกรัม |
