รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภท: | เครื่องบดทรงกระบอก | เส้นผ่านศูนย์กลางของล้อเจียร: | 270 มม |
|---|---|---|---|
| ความยาวการเจียรสูงสุด: | 600 มม | เส้นผ่านศูนย์กลางการบดสูงสุด: | 200 มม |
| กำลังมอเตอร์หินเจียร: | 1.5 กิโลวัตต์ | ระบบควบคุม: | ซีเมนส์ |
| แรงดันมอเตอร์หินเจียร: | 220 โวลต์/380 โวลต์ | ความเร็วของล้อเจียร: | 3000 รอบต่อนาที |
| พลัง: | 2.2 กิโลวัตต์ | กำลังมอเตอร์ตาราง: | 0.75 กิโลวัตต์ |
| แรงดันไฟฟ้าของมอเตอร์ตาราง: | 380 โวลต์ | ความเร็วตาราง: | 1-20 ม./นาที |
| โวลเตชั่น: | 380 โวลต์ | ขนาด: | 2800 x 2000 x 2000 มม |
| น้ําหนัก: | 4000 กก | ||
| เน้น: | เครื่องบดกระบอกประสานเสียงของมนุษย์ |
||

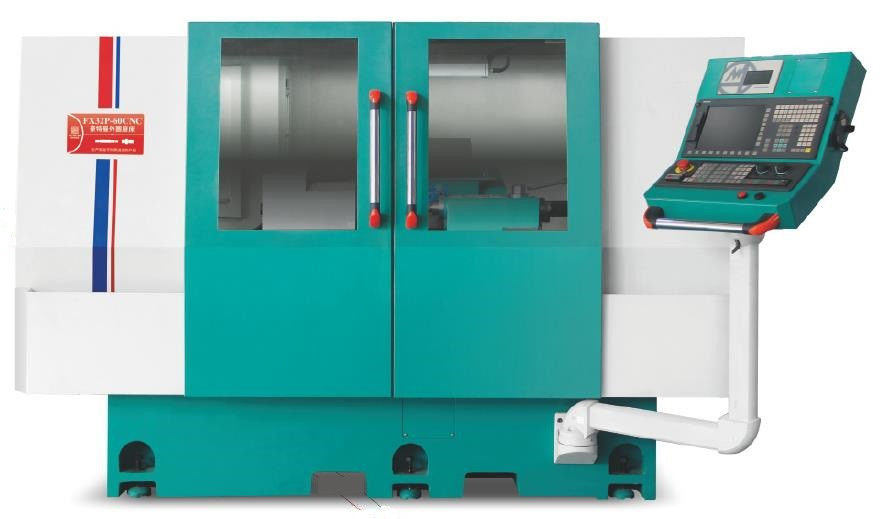

เครื่องบดกระบอกที่มีการโต้ตอบของมนุษย์ การวางโปรแกรมง่าย เครื่องควบคุม CNC แรงบดที่แข็งแรง
FX27-60CNC
ข้อมูลการใช้งาน:
| โครงการ | หน่วย | แบบ: FX32P-60CNC | |
|
ความจุในการประมวลผล
|
กว้างหมุนสูงสุดของโต๊ะ | mm | 320 |
|
ระยะทางสูงสุดระหว่าง สองนิ้ว |
mm | 600 | |
| กว้างขวางการบดสูงสุด | mm | 320 | |
| อุตสาหะสูงสุดระหว่างหัวใจ 2 ดวง | กิโลกรัม ((b) | 60 ((งานสูงสุด) / 20 (แค่คนทํางาน) | |
| ขนาดล้อเลื่อย (กว้าง × กว้าง × ช่องเปิด) | mm | 455 × 38 ((32-50) × 127 | |
| ความเร็วของล้อบด | rpm | 1650 | |
| ความเร็วเส้นทางสูงสุดของล้อบด | m/s | 40 ((ล้อเลื่อยความเร็วสูงถึง 65) | |
| ผงผงผงผง | mm | แบบอัตโนมัติ | |
|
หัวล้อเลื่อย |
มุมอาหาร | กรด | 90 |
| การขับเคลื่อนอาหาร | mm | 250 | |
| ขอบ X ความเร็วการเคลื่อนไหวที่เร็ว | m/min | 6 | |
| ขั้นต่ําการให้อาหารแกน X | mm | 0.001 | |
|
กรอบหัว |
ความเร็วของสปินด์ | rpm | 50-500 |
| รูปแบบของสปินด์ | รวมกันหรือกลาง | ||
| รายละเอียดของนิ้ว | MT-4 | ||
|
ที่นั่งท้าย |
ระยะทางโทรทรรศน์อัตโนมัติ | mm | 40 |
| รายละเอียดของนิ้ว | MT-4 | ||
|
โต๊ะทํางาน |
อัธยาศัย Z ความเร็วการเคลื่อนที่เร็ว | m/min | 8 |
| ขั้นต่ําของอาหารในแกน z | mm | 0.001 | |
| ขนาดการเดินทางสูงสุด | mm | 550 | |
| มุมหมุน | กรด | + 6/-9 | |
|
มอเตอร์ |
เครื่องยนต์หมุนหมุนล้อบด | KW | 3.75/5.5 |
| มอเตอร์อาหารแกน X (เซอร์โว) | KW | 2.2 | |
| มอเตอร์อาหารแกน Z ( servo) | KW | 2.2 | |
| เครื่องยนต์หมุนกรอบหัว | KW | 0.75 | |
| มอเตอร์ปั๊มเย็น | KW | 0.75 | |
| เครื่องยนต์น้ํามันย่อย | KW | 0.25*2 | |
| มอเตอร์ปั๊มน้ํามันหาง | KW | 0.75 | |
|
อื่นๆ |
น้ําหนักเครือเครื่อง | กิโลกรัม | 3300 |
| น้ําหนักเครื่องจักรรวม | กิโลกรัม | 3500 | |
| ขนาดของบรรจุ (ความยาว * ความกว้าง * ความสูง) | mm | 2800*2000*2000 |
|
คําอธิบายของอุปกรณ์:
1. กระบอก เครื่องบดเครื่องและส่วนประกอบถูก cast โดยมิลฮันนาเหล็กเหล็กเหล็กระดับสูง FC30 ซึ่งเป็นการรักษาความร้อนที่ปกติโดยประดิษฐ์และจากนั้นได้รับการรักษาโดยการแก่ตัวธรรมชาติส่วนประกอบถูกแปรรูปโดย YASDA, MITSUI SEIKI, TOSHIBA, ELB และอุปกรณ์ระดับโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน
2. สายทางนําเครื่องบดกระบอกและสกรูลูกบอลความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อรับประกันอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.
3ระบบและการควบคุม servo ไดรฟ์ความแม่นยําสูง 80 บิต จํานวนจุดลอยของความแม่นยําการคํานวณนาโนเมตร
4ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบที่มีการตัดมือแม่นยํา ระบบการปรับปรุงน้ํามันอัตโนมัติ สกรูลูกกลิ้งแม่นยํา แม่นยําสูงและแรงสูง servo มอเตอร์มันมีลักษณะของการเคลื่อนไหวเรียบร้อย, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานยาวของทาง
5หมุนแกนหลักของล้อบดมีความละเอียดสูง ดินามิกและความดันสถิติ นํามาโดยไต้หวัน โครงสร้างกล่อง, การบํารุงรักษาง่าย, ไม่ติดต่อโลหะกับโลหะ,และอายุการใช้งานเกือบตลอดเวลาหมุนล้อบดมีลักษณะของความแข็งแรงสูงและความแม่นยําสูง สําหรับการบดชิ้นงานพิเศษ, ความเร็วล้อบดสามารถปรับเพื่อเพิ่มความเร็วเส้น
6. ที่นั่งหางของเครื่องบดกระบอกถูกออกแบบให้แข็งแกร่งและแข็งแกร่ง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งแกร่งที่ติดในร่างเหล็กเหล็กถูกออกแบบให้บรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน
7.หลังจากการพัฒนาทางสองของอินเตอร์เฟซมนุษย์-เครื่องจักร ด้วยเครื่องยนต์ servo ที่ทํางานได้สูงของซีเมนส์ เพื่อให้ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องกันได้ดีขึ้นในขณะเดียวกันด้วยการซ่อมแซมทรายอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติเพื่อให้มั่นคงและแม่นยําของอาหารและการบด
ความพิเศษ:

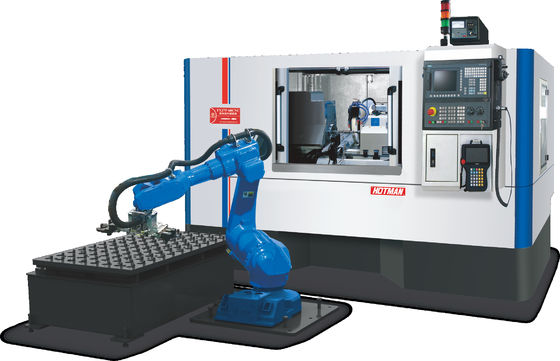

FX27P-60CNC ความแม่นยําสูงตรงในเครื่องบดกระบอก (ครบครันครอบ, เครื่องมือเดียวอัตโนมัติการบรรทุกและการปลด)
1กว้างหมุนเตียง: Φ270mm ระยะทางระหว่างสองศูนย์กลางด้านบน: 600mm
2ความเร็วล้อเลื่อย: 1650 รอบ / นาที, ขนาดล้อเลื่อย (กว้าง × หน้ากว้าง × ช่อง: Φ405 × 32 × Φ127mm)
3การปรับปรุงอุปกรณ์วัดที่ทํางานเพื่อให้เกิดการควบคุมวงจรปิดเต็มของการแปรรูปการบด
