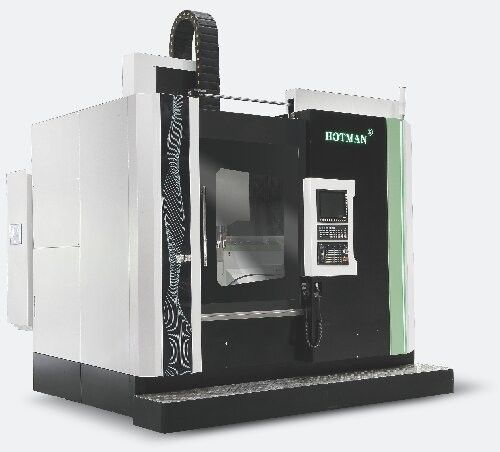

เครื่องบดเชิงตั้งแม่นยําสูง เครื่องบดเชิงตั้ง CNC สําหรับวัตถุบดหลายแบบ

เครื่องบดเชิงตั้งแม่นยําสูง เครื่องบดเชิงตั้ง CNC สําหรับวัตถุบดหลายแบบ



ความแม่นยําของการแปรรูป:

ความจุในการประมวลผล:

คําอธิบายของอุปกรณ์:

1เครื่องบดนี้ถูกพัฒนาขึ้นเพื่อเป้าหมายในการปรับสภาพชิ้นงานได้ง่าย เมื่อบดเส้นกว้างภายในและหน้าปลายของชิ้นงานขนาดใหญ่และปรับปรุงความแม่นยําของการบดมันได้สั้นเวลา debugging มากและบรรลุการบดแม่นยําสูงเช่นกลม. นอกจากนี้, การควบคุมโดย NC, กว้างภายใน, กว้างภายนอก, และการประมวลผลด้านท้ายสามารถสําเร็จในหนึ่ง clamping, ทําให้การเข้มข้นของกระบวนการ

2. การควบคุมเครื่องมือใช้ ระบบควบคุมรุ่นใหม่ของไต้หวัน ซึ่งควบคุมอัตโนมัติการให้อาหารตั้งและแนวราบของหัวบดตามลําดับ.อินเตอร์เฟซการทํางานแบบการโต้ตอบมนุษย์-เครื่องจักรที่คล้ายกับคนโง่ง่ายและใช้ง่ายกลมขนส่งมีสกรูลูกกลมระดับ C3 ของไต้หวัน PM I พร้อมการควบคุมตําแหน่งที่ซ้ําได้ภายใน 0.002 มิลลิเมตร ความสอดคล้องที่ดีและการใส่เครื่องมือที่แม่นยําโต๊ะทํางานมีเครื่องขับเคลื่อนไฮดรอลิก และติดตั้งล้อมือไฟฟ้ามือสําหรับการปรับแต่งเครื่องมือให้ละเอียด.

3ระบบเย็นและกรอง: ระหว่างการบดและบดล้อบด, ชิ้นงานถูกเย็นและล้อบดถูกล้างการกรองใช้วิธีการแยกแม่เหล็ก + การกรองกระดาษความแม่นยําของการกรองถึง 0.005 มิลลิเมตร อัตราการไหลของน้ําเย็น 130 ลิตร/นาทีเครื่องทําความเย็นที่พร้อมสามารถรับประกันอุณหภูมิคงที่ของเหลวเย็น.

4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน

5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างการบรรทุก. ความแม่นยําสูงและสแตตติกสปินด์แรงกดดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.

6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน

7.โต๊ะล้อเลื่อยมีเครื่องทํางานการตั้งตําแหน่งสองตําแหน่งของหมุนล้อเลื่อย 0 องศาและ 22 องศาเป็นระบบมาตรฐานหนึ่ง spindle ล้อเลื่อยสามารถใช้ล้อเลื่อยเรียบและล้อเลื่อย bevel ตามลําดับโดยการใช้ล้อบานบานบานบานบานบานบานบานบาน

1เมื่อ clamping สามารถจบการบดของหลุมภายในวงกลมภายนอก, โคนและหน้าปลายของส่วน

2เหมาะสําหรับการแปรรูปแผ่น / แกนสั้น / กล่อง / แหวนและชิ้นอื่น ๆ

หมุน B หมุน 2 แรง

การบดใน / ข้างนอกสัดส่วนด้วยการตั้ง 0 °22การวางตําแหน่ง 0.5 ° สามารถใช้ในการบดเส้น径ภายนอกและพื้นที่ปลายได้อย่างมีประสิทธิภาพ

ความตอบสนองจากขนาดกรีต:

แกน X และแกน Z มีการควบคุมการตอบสนองด้วยการใช้เกรทรีลเลอร์ (แกน Z เป็นตัวเลือก) เพื่อบรรลุการแปรรูปความละเอียดสูง

ห้องสมุดเครื่องบด ATC:

มีล้อบด 6 ล้อที่มีคุณสมบัติและรูปร่างที่แตกต่างกัน ซึ่งมีอุปกรณ์ตามความต้องการในการแปรรูป

รูปทรงที่ซับซ้อน, มันไม่จําเป็นต้องเปลี่ยนล้อเลื่อยบ่อย,ซึ่งสามารถทําการผูกแต่งอัตโนมัติออนไลน์และการชําระขนาด.

ระบบจัดการอุณหภูมิ:

ในการแปรรูปชุดต่อเนื่อง คุณสามารถควบคุมอุณหภูมิของชิ้นงานและร่างเครื่องมือเครื่องจักร เพื่อบรรลุการแปรรูปความแม่นยําสูงกว่า

ใช้กันอย่างแพร่หลาย:

อะไหล่เครื่องจักรการทํางาน เช่น หมุนหมุน, อะไหล่เครื่องจักรกล เช่น เครื่องยนต์เบเวล, อะไหล่เครื่องยนต์ลด เช่น เครื่องยนต์ดาว (สําหรับการผลิตพลังงานลม), อะไหล่เครื่องยนต์เรือ CAM
