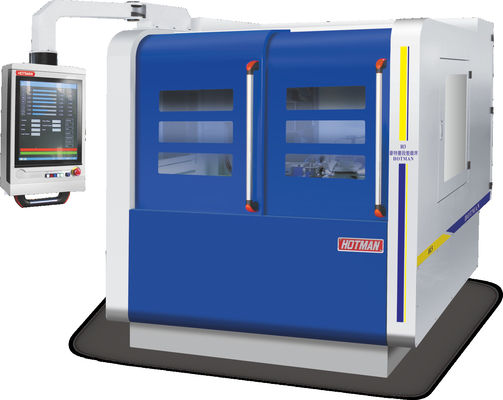

เครื่องมือ เครื่องบดแม่นยําสูง ชนิดสวิสสเตป ดาวน์ เครื่องบด CNC Grinder

เครื่องมือ เครื่องบดแม่นยําสูง ชนิดสวิสสเตป ดาวน์ เครื่องบด CNC Grinder

คําอธิบายของอุปกรณ์:

1. ร่างและส่วนประกอบถูกโยนโดยเหล็กอัดชั้นสูงของมิลฮันนา FC30 ซึ่งได้รับการรักษาความร้อนแบบธรรมดาโดยวิธีประดิษฐ์มิตสุย เซกิ, TOSHIBA, ELB และอุปกรณ์ชั้นนําโลกอื่น ๆ เมื่อการแปรรูป clamping ขนาดความแม่นยําสามารถสูงถึงระดับไมครอน, เพื่อให้แน่ใจว่าความแม่นยําสูงอุปกรณ์ส่วนประกอบพื้นฐาน

2. รถเลนนําเครื่องจักรและสกรูลูกกลมความแม่นยําถูกกลั่นต่อเนื่องโดยระบบกลั่นอัตโนมัติเพื่อให้แน่ใจว่าอายุการใช้งานและความแม่นยําที่ยาวนานระบบความเย็นแยกจากร่างกายเพื่อกําจัดการสั่นและ dissipation ความร้อนดี.

3อุปกรณ์พร้อมกับ Siemens 828D CNC ระบบการบดอัตโนมัติ และการพัฒนาที่สอง การทํางานแบบปลอมโดยการพูดคุยของมนุษย์กับเครื่องจักรรวมถึงอุปกรณ์บดรูภายในอุปกรณ์วัดปลายอัตโนมัติ อุปกรณ์วัดกว้างภายนอกอัตโนมัติ เป็นต้น

4. ระบบอาหารการบดประกอบด้วย V และเส้นทางเรียบของถังความแม่นยําที่ทําด้วยมือ, ด้วยระบบการเลื่อนอัตโนมัติและระดับ C3 ความแม่นยําบดลูกกลิฟที่สามารถบรรลุการเคลื่อนไหวได้อย่างราบรื่น, ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําที่ดีและอายุการใช้งานที่ยาวนาน

5การปรับปรุงมาตรฐานของสปินด์ล้อเลื่อยเป็นหลังสี่และหลังสองโครงสร้างที่บรรทุก. ความแม่นยําสูงและสแตตติกสปินด์ความดันยังสามารถเลือกที่มีลักษณะของความแม่นยําในการหมุนสูง, ความแข็งแรงทางไดนามิกสูง, ความต้านทานการสั่นแรงที่ดี, ประสิทธิภาพการบดสูงและคุณภาพพื้นผิวบดที่ดี สําหรับการบดชิ้นงานพิเศษถึง 3500 RPM และ 60m/s.

6. ที่นั่งหางถูกออกแบบให้แข็งแรงและแข็งแรง. กระบอกเลื่อนเหล็กสแตนเลสที่แข็งกระชับในร่างเหล็กเหล็กถูกออกแบบเพื่อบรรทุกแกนบน MT4กองกําลัง jacking ของกระบอกเลื่อนสามารถเปลี่ยนแปลงง่ายโดยปุ่มการปรับที่ด้านหลัง- อุปกรณ์เสริมพิเศษที่นั่งหางแรงดันน้ํามันที่มีปิดเพดัลเพื่ออํานวยความสะดวกในการถอนชิ้นงาน

7ระบบควบคุมเลขของซีเมนส์เป็นการปรับแต่งมาตรฐาน หลังจากการพัฒนาทางรอง อินเตอร์เฟซการทํางานทั้งหมดของจีน ใช้งานง่าย อุปกรณ์พร้อมกับเครื่องยนต์เซอร์โวสประสิทธิภาพสูงของซีเมนส์ระบบ CNC ของอุปกรณ์และระบบขับเคลื่อนมีความสอดคล้องที่ดีกว่า, ในขณะเดียวกันกับการซ่อมแซมอัตโนมัติและฟังก์ชันการชําระเงินอัตโนมัติ, เพื่อให้มั่นคงและความแม่นยําของอาหารและการบด.

ข้อมูลการใช้งาน:

• ฐานเครื่องจักรและส่วนประกอบส่วนใหญ่ประกอบด้วย meehanite (ฉีดเชื้อ) เหล็กเหล็ก FC-30

หลังจากการรักษาความร้อนเป็นปกติ ฐานเหล็กเหล็กและชิ้นส่วนจะอยู่สําหรับการรักษาการแก่ตัวตามธรรมชาติ

ฐานเหล็กเหล็กและชิ้นส่วนหลักถูกแปรรูปในเครื่องจักรชั้นนําของโลก เช่น YASDA, MITSUI SEIKI, TOSHIBA, ELB เป็นต้นที่ทําให้แน่ใจว่าความแม่นยําสูงของเครื่องบดในระดับไมครอน.

• เครื่องบดที่ให้อาหารส่วนแรก (ชนิดสวิส) ในตลาดในประเทศ มีประสิทธิภาพสูงมากสําหรับการบดขั้นตอนส่วนบาง

• โปรแกรมบด CNC ได้ถูกพัฒนาโดยบริษัทซอฟต์แวร์และ Hotman ร่วมกัน.

อิคอนและปุ่มสามารถเคลื่อนไหวและจัดเรียงได้อย่างอิสระ อินเตอร์เฟซการบดที่ซับซ้อนสามารถถูกสร้างขึ้นตามคําสั่งมือ โดยไม่ต้องทําโปรแกรม

(1) อินเตอร์เฟซที่พัฒนา

(2) กระบวนการ จํานวนรวม

(3) ประหยัด เวลา

(4) 19 นิ้วจอเหลว

• ผู้ประกอบการสามารถสร้างอินเตอร์เฟซการบดอย่างรวดเร็ว โดยการเลือกการกําหนดแผนภูมิและการใส่

ปริมาตรที่พึ่งพาการทรงของชิ้น

• การนําทางเชิงเส้นที่แม่นยําและสกรูลูกบอลถูกหล่อลื่นโดยต่อเนื่องโดยหน่วยหล่อลื่นกลาง ซึ่งทําให้แน่ใจว่าอายุการใช้งานและความแม่นยําระบบเย็นและระบบการปะทะแยกจากฐานเครื่องซึ่งกําจัดการสั่นสะเทือนที่ฐาน และดีกว่าสําหรับการรังสีความร้อน

• มีระบบเย็นของเหลวภายในสําหรับสปินด์ไฟฟ้าความแม่นยําสูง เพื่อรักษาอุณหภูมิคงที่

สามารถเพิ่มอุปกรณ์ปรับความเร็ว และความเร็วเส้นล้อสูงสุดสามารถถึง 90 m/s

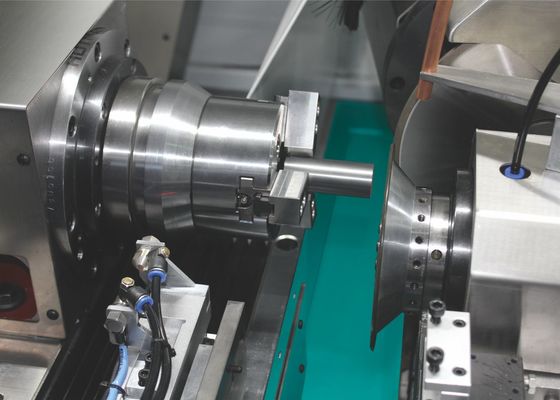

• อุปกรณ์พร้อมกับช็อบลิน ชัคความแม่นยําและการยึด jig ที่แม่นยํา

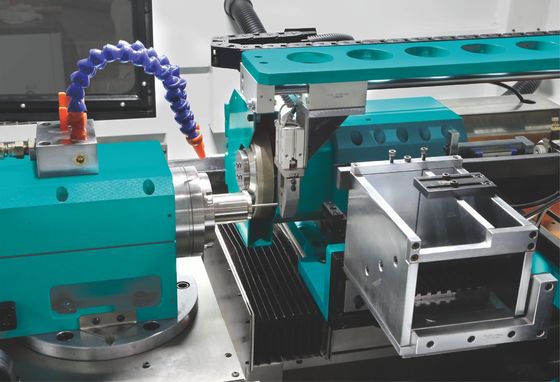

• หุ่นยนต์ที่บรรทุกชิ้นส่วนถูกขับเคลื่อนโดยเครื่องยนต์ servo ANCA 3 เครื่อง โดยใช้เครื่องนําเส้นตรงแม่นยําผ่านระบบควบคุม ANCA

• ใช้เครื่องวัดเลเซอร์ Marposs (อิตาลี) หรือ Keyence (ญี่ปุ่น) ให้แน่ใจว่าการบดขั้นตอนแม่นยําผ่านความยาวทั้งหมด

เครื่องวัดในเวลาจริง

• อัตโนมัติ

หุ่นยนต์ (ไม่จํากัด)

• หุ่นยนต์ที่มี 3 มอเตอร์ ANCA
• ตัวถือชิ้นส่วน 340-510 ชิ้น
• อุปกรณ์บรรทุกและบรรจุสินค้าที่มีมุมคลุม 0-90°
